Гідроклапани запобіжні МКПВ-10/3МР1, МКПВ-10/3МР2, МКПВ-10/3МР3, КПМ 102
|
Гідроклапан МКПВ-10/3М
|
Клапан запобіжний МКПВ 10/3МР1, МКПВ 10/3МР2, МКПВ 10/3МР3, МКПВ 10/3МР, МКПВ 10/3МВ1, МКПВ 10/3МВ3, КПМ-102 модульного монтажу спрощує виготовлення гідроприводів, дає змогу гранично скоротити кількість трубопроводів, відкриває широкі можливості для модернізації обладнання. Водночас апарати модульного монтажу мають велику кількість ущільнювальних стиків; у ряді випадків їхні технічні характеристики нижчі, ніж у стикових апаратів; обмежена їх номенклатура; потрібне застосування спеціальних стяжок зі сталі з авр > 1000 МПа.
Запобіжні клапани МКПВ-10/ЗМ ТУ2-053-1758-85 у разі перевантаження пропускають олію з отвору Р в отвір Т (Т1 або T2 в апаратах МКПВ-10/ЗМ); отвори A і В (для МКПВ-10/ЗМ можливе T2) використовуються для наскрізного проходу оливи від інших апаратів. Клапан МКПВ-10/ЗМ складається з таких основних деталей і вузлів: корпусу 1, гільзи 3, клапана 2, пробок 4 і 7, пружини 5 і допоміжного клапана 6.
|
Для ущільнення стиків гідроклапанів МКПВ10/3-МР1, МКПВ10/3-МР2, МКПВ10/3-МР3 з Ду = 10 мм застосовуються кільця ущільнювальні гумові 012-016-25 (За ГОСТ 9833—73). Гідроклапани МКПВ-10/ЗМ виготовляються замість гідроклапанів КПМ102. Обидві модифікації є аналогами за приєднувальними отворами та принципом роботи.
Основні параметри та розміри гідроклапанів запобіжних модульного монтажу МКПВ-10/3-МР1, МКПВ-10/3-МР2, МКПВ-10/3-МР3 наведені нижче.
Структура умовного позначення гідроклапанів МКПВ-10/3М
| МКПВ |
- |
10 |
/ |
3 |
|
М |
|
Р |
 |
1 |
 |
УХЛ4 |
|
| |
|
|
|
|
|
|
|
|
|
Кліматичне вироблення й категорія розміщення
|
 |
|
Виконання за тиском налаштування:
1 - 0,5...12,5 МПа
2 - 2...25 МПа
3 - 5...35 МПа
|
 |
|
Виготовлення за виглядом регулювального пристрою:
Р - ручка
В - з регулювальним гвинтом із головкою під ключ
К - із замковим пристроєм
П - із захисним ковпачком і опломбуванням
|
 |
|
М - модульного виконання
|
 |
|
3 - номінальний тиск на вході 32 МПа
|
 |
|
Умовний прохід 10 мм
|
 |
|
Клапан запобіжний модульного монтажу
|
Основні параметри гідроклапанів МКПВ-10/3М
| Позначення |
Гідроклапан МКПВ10/3МР1
Гідроклапан МКПВ10/3МВ1
Гідроклапан МКПВ10/3МК1
Гідроклапан МКПВ10/3МП1 |
Гідроклапан МКПВ10/3МР2
Гідроклапан МКПВ10/3МВ2
Гідроклапан МКПВ10/3МК2
Гідроклапан МКПВ10/3МП2 |
Гідроклапан МКПВ10/3МР3
Гідроклапан МКПВ10/3МВ3
Гідроклапан МКПВ10/3МК3
Гідроклапан МКПВ10/3МП3 |
| Умовний прохід, мм |
10 |
| Тиск настроювання, МПа |
0,5...12,5 |
2...25 |
5...35 |
| Витрата робочої рідини ном. / макс. / хв, л/хв |
63 / 100 / 3 |
| Зміна тиску настроювання під час зміни витрати від номінальної до мінімальної не більш, МПа |
0,7 |
1,2 |
1,5 |
| Маса клапана не більш ніж кг |
3,65 |
| Примітка: перевищення тиску настроювання у разі миттєвого зростання тиску не більш ніж 10% |
Габаритні та приєднувальні розміри МКПВ-10/3МР1, МКПВ-10/3МР2, МКПВ-10/3МР, КПМ-102

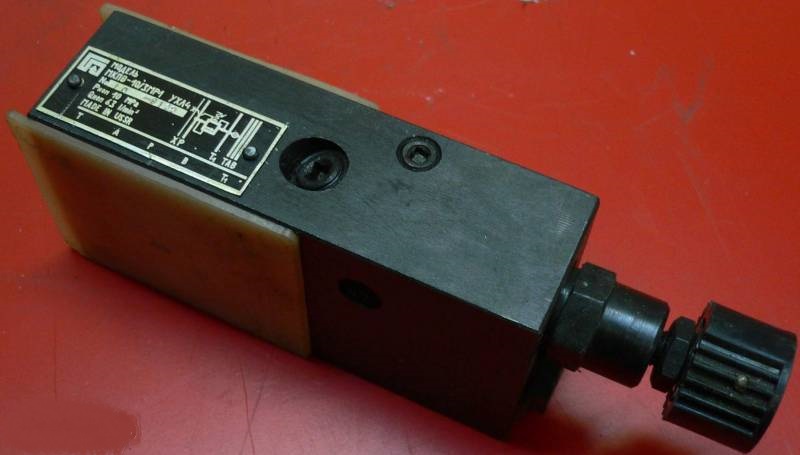

Клапан запобіжний МКПВ-10/3МР1
 |
Основні параметри гідроклапана МКПВ 10/3МР1 УХЛ4:
— номінальний тиск на вході 32 МПа;
— тиск настроювання клапана 0,5-12,5 МПа;
— расхід робочої рідини 63 л/хв;
— умовний прохід 10 мм;
— приєднання до гідросистеми — модульне;
— вага клапана не більш ніж 4 кг.
|
Клапан запобіжний МКПВ-10/3МР3
 |
Основні параметри гідроклапана МКПВ 10/3МР3 УХЛ4:
— номінальний тиск на вході 32 МПа;
— тиск настроювання клапана 1,5-33,5 МПа;
— расхід робочої рідини 63 л/хв;
— умовний прохід 10 мм;
— приєднання до гідросистеми — модульне;
— вага клапана не більш ніж 4 кг.
|
Приклад умовного позначення гідроклапана запобіжного модульного монтажу з діаметром умовного проходу 10 мм, з діапазоном регулювання тиску 0,5-12,5 МПа, з номінальною витратою робочої рідини 63 л/хв, з ручкою як регулювальний пристрої для районів із помірним і холодним кліматом:
Гідроклапан запобіжний МКПВ-10/3МР1 УХЛ4.
Те саме, але тільки з діапазоном регулювання тиску 5-35 МПа:
Гідроклапан запобіжний МКПВ-10/3МР3 УХЛ4.
|
