Гидроклапан предохранительный КПШ-15
от 100 ₴
Показать оптовые ценыМинимальная сумма заказа на сайте — 300 ₴
- В наличии
- Оптом и в розницу
- Код: кпш

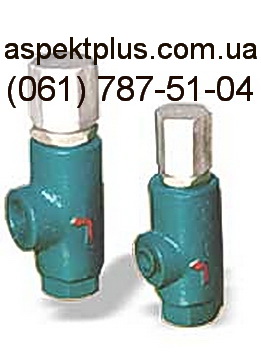

Гидроклапаны предохранительные КПШ-15
|
Клапаны предохранительные КПШ 15 УХЛ4 трубного монтажа применяются для предохранения гидросистем от перегрузки при повышении давления, поддержания установленной величины давления. Область применения: гидроприводы прессов, станков, литейных и литьевых машин, мобильной техники и другого гидрофицированного оборудования. Предохранительные клапаны КПШ-15(20,25,40) существуют резьбового монтажа. На рисунке ниже показана конструкция предохранительного клапана давления непрямого действия КПШ. Клапан КПШ состоит из следующих частей: корпуса 1, стакана 2, пружины 3, регулировочного винта 4, прокладок 5, контргайки 6 и колпачка 7. Клапан имеет корпус 1 с отверстиями для отвода и подвода рабочей жидкости, конический запорный стакан 2, который при перегрузке открывает сливную щель, и регулятор давления – пружину 3. Рабочая жидкость под давлением воздействует на запорный стакан 2, заставляя его открываться и образовывать сливную щель для слива в момент превышения усилия давления рабочей жидкости в системе над усилием настройки, регулятора давления – пружины 3. Для настройки усилия пружины 3 имеется регулировочный винт 4, при помощи которого можно отрегулировать заданное давление рабочей среды в системе. Регулировочный винт 4 в соответствующем положении фиксирует контргайка 6. Для обеспечения герметичности сливной полости клапана на регулировочный винт 4 наворачивается колпачок 7, а между корпусом 1, контргайкой 6 и колпачком 7 расположены прокладки 5. Из-за падения давления в отверстии 11 давление в надклапанной полости 2 уменьшается, и клапан под действием давления в отверстии Р поднимается вверх, сжимая пружину 9 и соединяя отверстия Р и Т. Перемещение клапана вверх происходит до тех пор, пока сила от давления в отверстии Р не компенсирует силу от давления в полости 2 и силу пружины 9, после чего давление в отверстии Р (в напорной линии гидравлической системы) автоматически поддерживается постоянным в широком диапазоне расходов рабочей жидкости через клапан. В случае, если отверстие Х соединить с линией слива, давление в полости 2 упадёт, и клапан 8 под действием небольшого давления (приблизительно 0,3 МПа) в отверстии Р поднимется, сжимая сравнительно слабую пружину 9 и соединяя отверстия Р и Т (режим разгрузки). В гидроклапанах МКПВ с электроуправлением разгрузка производится при выключённом (нормально открытое исполнение) или включённом (нормально закрытое исполнение) электромагните пилота.
|
Основные параметры гидроклапана КПШ
| Параметры клапанов | КПШ 15 | КПШ 20 | КПШ 25 | КПШ 40 |
| Номинальное давление, МПа | 0,63 | 0,63 | 0,63 | 0,63 |
| Условный проход, мм | 15 | 20 | 25 | 40 |
| Номинальный расход, л/мин | 25 | 50 | 80 | 125 |
| Присоединительная резьба | Rc 1/2 | Rc 3/4 | Rc 1 | Rc 11/2 |
Конструкция предохранительного клапана КПШ
|
|
Клапан КПШ состоит из следующих частей: корпуса 1, стакана 2, пружины 3, регулировочного винта 4, прокладок 5, контргайки 6 и колпачка 7. Клапан имеет корпус 1 с отверстиями для отвода и подвода рабочей жидкости, конический запорный стакан 2, который при перегрузке открывает сливную щель, и регулятор давления – пружину 3. Рабочая жидкость под давлением воздействует на запорный стакан 2, заставляя его открываться и образовывать сливную щель для слива в момент превышения усилия давления рабочей жидкости в системе над усилием настройки, регулятора давления – пружины 3. Для настройки усилия пружины 3 имеется регулировочный винт 4, при помощи которого можно отрегулировать заданное давление рабочей среды в системе. Регулировочный винт 4 в соответствующем положении фиксирует контргайка 6. Для обеспечения герметичности сливной полости клапана на регулировочный винт 4 наворачивается колпачок 7, а между корпусом 1, контргайкой 6 и колпачком 7 расположены прокладки 5.
Из-за падения давления в отверстии 11 давление в надклапанной полости 2 уменьшается, и клапан под действием давления в отверстии Р поднимается вверх, сжимая пружину 9 и соединяя отверстия Р и Т. Перемещение клапана вверх происходит до тех пор, пока сила от давления в отверстии Р не компенсирует силу от давления в полости 2 и силу пружины 9, после чего давление в отверстии Р (в напорной линии гидравлической системы) автоматически поддерживается постоянным в широком диапазоне расходов рабочей жидкости через клапан.
Гидроклапан предохранительный КПШ-15
|
|
Основные параметры клапана предохранительного КПШ 15 УХЛ4: - условный проход 15 мм; |
Гидроклапан предохранительный КПШ-20
|
|
Основные параметры клапана предохранительного КПШ 20 УХЛ4: - условный проход 20 мм; |
Гидроклапан предохранительный КПШ-25
|
|
Основные параметры клапана предохранительного КПШ 25 УХЛ4: - условный проход 25 мм; |
Гидроклапан предохранительный КПШ-40
|
|
Основные параметры клапана предохранительного КПШ 40 УХЛ4: - условный проход 40 мм; |
.jpg)
При заказе клапанов КПШ используются следующий обозначения:
Гидроклапан КПШ-15, КПШ-20, КПШ-25, КПШ-40 УХЛ4.
| Основные | |
|---|---|
| Производитель | Гидропривод |
- Цена: от 100 ₴
