Гидроусилители крутящих моментов Э32Г18-22К
|
Вид типа
|
Назначение и область применения
|
|
|
Гидроусилители Э32Г18-22К, Э32Г18 22 УХЛ4 предназначены для перемещения рабочих органов всевозможных станков для резки металла или другого оборудования, снабжённого числовым программным управлением в соответствии с электрическими импульсами, которые подаются на вход гидроусилителя.
Перемещение при этом определяется количеством поданных импульсов, а скорость перемещения частотой их следования. Данные гидроусилители имеют 4 типоразмера.
Гидроусилители Э32Г18-22(23,24)К эксплуатируются на очищенном минеральном масле не грубее 11 класса чистоты, кинематическая вязкость которого составляет от 20 до 200 м2/с, а температура от +100 до +600С при температуре окружающей среды от 00 до +400С.
|
Технические характеристики Э32Г18-22, Э32Г18-23, Э32Г18-24
|
Наименование параметра
|
Э32Г18 - 22К |
Э32Г18 - 23К |
Э32Г18 - 24К |
| 1. Номинальное давление, МПа |
6,3 |
| 2. Крутящий момент, Н*м |
|
| –при частоте 2 Гц |
7 |
14 |
31 |
| –при частоте 10 Гц |
11 |
22 |
46 |
| –при максимальной частоте |
11 |
22 |
46 |
| 3. Рабочий объем, см3 |
20 |
40 |
80 |
| 4. Наиболее эффективная мощность, кВт |
2,2 |
4,4 |
4,6 |
| 5. Шаг электродвигателя, град |
1,5 +/- 0,45 |
| 6. Максимальная частота следования импульсов, имп/с |
8000 |
8000 |
4000 |
| 7. Максимальная частота вращения, об/мин, при номинальном перепаде |
2000 |
2000 |
1000 |
| 8. Максимальная частота следования импульсов при пуске и остановке, имп/с |
2000 |
| 9. Статистическая неточность при нагрузке 0,7 Мкр., град |
+/- 1,2 |
| 10. Ошибка угла поворота выходного вала при нагрузке 0,7 Мкр., град |
+/- 1,0 |
| 11. Допускаемая инерционная нагрузка, кг*м2 |
0,005 |
0,016 |
0,033 |
| 12. Корректированный уровень звуковой мощности, LpA, ДБА |
78 |
78 |
82 |
| 13. Масса (без рабочей жидкости), кг,не более |
15,5 |
18,5 |
34,3 |
| 14. Номинальный перепад давления ,МПа |
6,0 |
| 15. Максимальное давление дренажа, МПа |
0,04 |
| 16. Утечка масла из дренажного отверстия, не более, л/мин |
0,5 |
| 17. Тип шагового двигателя |
ШД5Д1МУ3 |
| 18. Ток в цепи фазовой обмотки, А |
3 +/- 0,1 |
| 19. Напряжение питания постоянного тока, В |
48 +4,6 / - 7,2 |
| 20. Шаг гидроусилителя, град |
1,5 + 0,65/ - 0,50 |
Габаритные и присоединительные размеры гидроусилителей Э32Г18-2

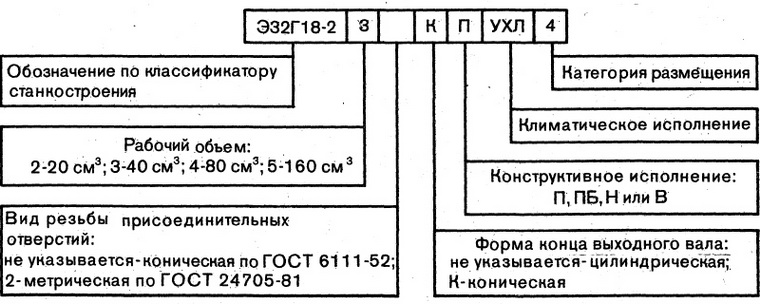

Структура условного обозначения
Э32Г18-2 Х-Х Х Х ХХХ Х, (Э32Г18-2 - обозначение по классификатору)
Х-рабочий объём, в см3 (2-20см3; 3-40см3; 4-80см3; 5-160см3)
Х-вид резьбы присоединительных отверстий (без индекса-коническая, индекс 2-метрическая)
Х-исполнение конца выходного вала (К-конический, без индекса-цилиндрический)
Х-наличие предохранительного устройства (индекс П)
ХХХ Х-климатическое исполнение и категория размещения (УХЛ 4)
Примером условного обозначения может служить гидроусилитель Э32Г18-22К УХЛ4.
В состав гидроусилителя входит из аксиально-поршневой гидромотор, управляющее устройство и шаговый электродвигатель ШД-5Д1М-У3. В состав узла управления входит корпус, который крепится к опорному диску гидромотора. В корпусе размещаются золотник, гильза и резьбовая втулка.
Гидроусилитель Э32Г18-22К
|
|
Основные параметры усилителя крутящих моментов Э32Г18-22-К УХЛ4:
— номинальное давление на входе 6,3 МПа;
— Крутящий момент, 11 Н*м;
— Рабочий объем 20 см3;
— номинальная мощность 2,2 кВт;
— вес не более 9 кг.
Для получения консультации или дополнительной информации, Вы можете связаться с нами по телефонам в разделе Контакты.
Запрос на приобретение просим отправлять на электронную почту: 1aspekt2000@gmail.com.
|
Гидроусилитель Э32Г18-23К
|
|
Основные параметры усилителя крутящих моментов Э32Г18-23-К УХЛ4:
— номинальное давление на входе 6,3 МПа;
— Крутящий момент, 11 Н*м;
— Рабочий объем 40 см3;
— номинальная мощность 4,4 кВт;
— вес не более 11 кг.
Для получения консультации или дополнительной информации, Вы можете связаться с нами по телефонам в разделе Контакты.
Запрос на приобретение просим отправлять на электронную почту: 1aspekt2000@gmail.com.
|
Гидроусилитель Э32Г18-24К
|
|
Основные параметры усилителя крутящих моментов Э32Г18-24-К УХЛ4:
— номинальное давление на входе 6,3 МПа;
— Крутящий момент, 31 Н*м;
— Рабочий объем 80 см3;
— номинальная мощность 6 кВт;
— вес не более 22 кг.
|
Пример условного обозначения при заказе гидроусилителя Э32Г18 с моментом крутящим 11 Н*м:
Гидроусилитель Э32Г18-22К УХЛ4.
|
|
|
|
