Пневмораспределители В63 24А 01 УХЛ4 со стыковым присоединением к пневмолиниям, четырехлинейные двухпозиционные с пневматическим одно- и двухсторонним управлением и пружинным или пневматическим возвратом предназначены для изменения потоков сжатого воздуха в пневмоприводах различного назначения.

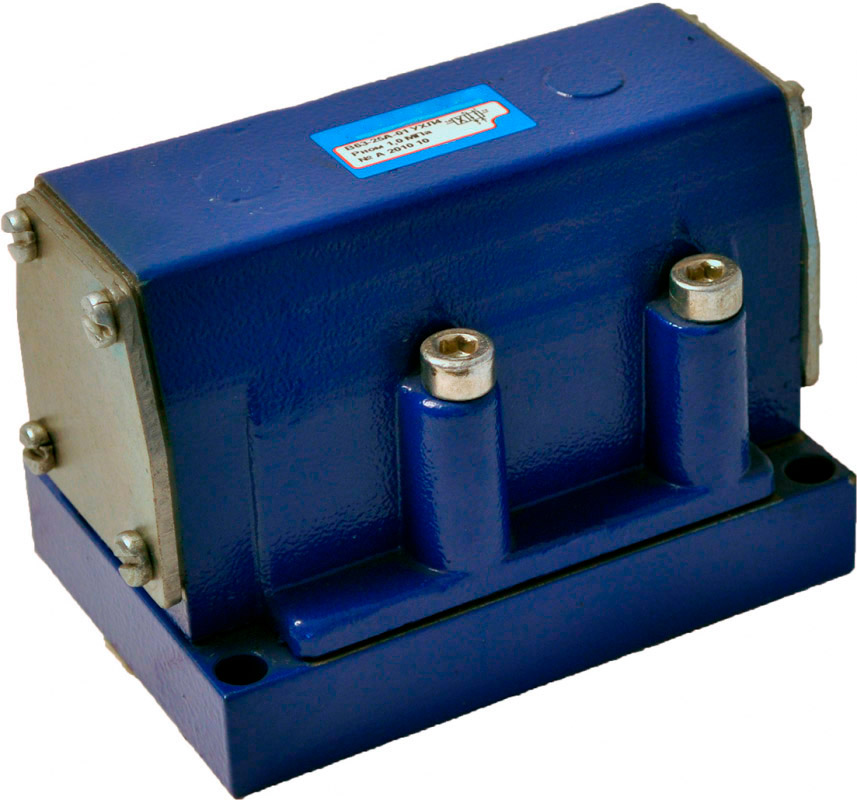

     Конструкция и принцип действия распределителей В63-24А(14А,15А,25А,34А,35А)-01 стыкового присоединения к пневмолиниям аналогична конструкции и принципу действия пневмораспределителей В63 резьбового присоединения. Отличие в конструкциях пневмораспределителей состоит только в способе присоединения - посредством переходной плиты (отверстия на пневмораспределителе снизу (см. фото слева)), либо посредством резьбовых присоединений (отверстия на пневмораспределителе по бокам см. фото).
     Габаритные и присоединительные размеры пневмораспределителей В63-14А-01, В63-15А-01, В63-25А-01, В63-24А-01, В63-34А-01 приведены на рисунке ниже.

Основные параметры распределителя В63-14А-01 УХЛ4:
— номинальное давление на входе 0,63 МПа;
— условный проход 16 мм;
— максимальное число срабатываний пневмораспределителяв минуту - 250;
— пропускная способность Кv, м³/мин, не менее 2,8;

— возврат золотника - пневматический;
— вес не более 1,2 кг.

Основные параметры распределителя В63-24А-01 УХЛ4:
— номинальное давление на входе 0,63 МПа;
— условный проход 16 мм;
— максимальное число срабатываний пневмораспределителя в минуту - 250;
— пропускная способность Кv, м³/мин, не менее 2,8;

— возврат золотника - пневматический;
— вес не более 1,2 кг.

Основные параметры распределителя В63 34А 01 УХЛ4:
— номинальное давление на входе 0,63 МПа;
— условный проход 16 мм;
— максимальное число срабатываний пневмораспределителяв минуту - 250;
— пропускная способность Кv, м³/мин, не менее 2,8;

— возврат золотника - пневматический;

— пневмоуправление - двухстороннее;
— вес не более 1,2 кг.

Основные параметры распределителя В63-25А-01 УХЛ4:
— номинальное давление на входе 0,63 МПа;
— условный проход 20 мм;
— максимальное число срабатываний пневмораспределителя в минуту - 250;
— пропускная способность Кv, м³/мин, не менее 5;

— возврат золотника - пневматический;
— вес не более 1,2 кг.

Основные параметры распределителя В63 15А 01 УХЛ4:
— номинальное давление на входе 0,63 МПа;
— условный проход 20 мм;
— максимальное число срабатываний пневмораспределителяв минуту - 250;
— пропускная способность Кv, м³/мин, не менее 5,0;

— возврат золотника - пневматический;

— пневмоуправление - двухстороннее;
— вес не более 2,2 кг.

Основные параметры распределителя В63-35А-01 УХЛ4:
— номинальное давление на входе 0,63 МПа;
— условный проход 20 мм;
— максимальное число срабатываний пневмораспределителя в минуту - 250;
— пропускная способность Кv, м³/мин, не менее 5;

— возврат золотника - пружинный;
— вес не более 3,5 кг.
