Пневмораспределитель У71-26А

от 10 000 ₴

Показать оптовые цены
  • В наличии
  • Оптом и в розницу
  • Код: у71
Пневмораспределитель У71-26А
Пневмораспределитель У71-26АВ наличии
от 10 000 ₴
+380 (67) 256-62-52
Отдел продаж
  • +380 (93) 845-70-32
    Отдел продаж
+380 (67) 256-62-52
Отдел продаж
  • +380 (93) 845-70-32
    Отдел продаж
Законом не предусмотрен возврат и обмен данного товара надлежащего качества

Пневмораспределитель У71-26А

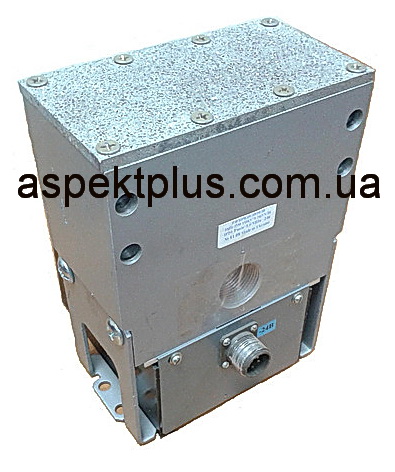

Пневмораспределитель У71-24А, У71-22А, У71-26А

Назначение У7126А, применяемость и условия работы

     Пневмораспределители У71-26А (40 ОСТ2 КП92-4-83, 24В, 110В) УХЛ4 трехлинейные сдвоенные (другое название: клапан сдвоенный трёхходовой У71) с условным проходом 16; 25 и 40 мм с пневматической блокировкой, односторонним электропневматическим управлением, пневматическим возвратом и ручным дублированием управления, предназначены для управления кузнечно-прессовыми и другими машинами.

Кузнечно прессовые машины оснащенные пневмораспределителями У71 имеют двуручную или педальную систему управления.
Наиболее часто У71-24А и У71-22А можно встретить на кривошипных прессах: КД1426В, КД1428В, КД2126Е, КД2128Е, КД2328Е, КД2326Е, КД1426А, КД1428А, КД2124, КД2324, КД2126, КД2326, КД2128, КД2328, КД2130, КД2330, КД2126К, КД2128К, КД2328К, КД2326К.
Конструкция распределительного устройства: клапанного типа.

Пневмораспределители У71-2 рассчитаны для работы на сжатом воздухе при давлении от 0,25 МПа до 1,0 МПа, очищенном не грубее 10 класса загрязненности по ГОСТ 17433-80, содержащем распыленное масло вязкостью от 10 до 35 мм°/с (сСт) при температуре 50°С, концентрацией из расчета 2…4 капли на 1 м³ воздуха, приведенного к условиям по ГОСТ 12449.
Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.

У нашей компании вы можете купить пневмораспределители У71-24А, У71-22А, У71-26А по выгодной цене, и почти всегда из наличия. Кроме самих клапанов в сборе так же можно купить запчасти к пневмораспределителям У7124А, У7122А и У7126А (см. ниже).
Как показано на фотографиях ниже, с 01.08.2012 г. на пневмораспределителях У71-... устанавливается одна (а не две, как раньше) пластина-глушитель. Для повышения прочности и в целях сохранения целостности пластины-глушителя, поверх пластины-глушитель установлена металлическая защитная пластина. Защитная пластина вместе с пластина-глушителем надёжно крепится к корпусу распределителя винтами.

Характеристики пневмораспределителей У71-2

Параметры Типоразмеры
Клапан У71-22А
(16 ОСТ2 КП92-4-83)		 Клапан У71-24А
(25 ОСТ2 КП92-4-83)		 Клапан У71-26А
(40 ОСТ2 КП92-4-83)
Условный проход, мм 16 25 40
Номинальное давление, МПа 1,0
Минимальное рабочее давление, МПа, не более 0.25
Остаточное давление воздуха на выходе при опоражнивании пневмомагистрали через одну секцию пневмораспределителя при давлении 0.63 МПа, МПа, не более 0,02
Пропускная способность пневматической линии "вход" ("1") -"выход" ("2"), Kv*, м3/час, не менее 8 12 22
Пропускная способность пневматической линии "выход" ("2") -"атмосфера" ("3"), Kv*, м3/час, не менее 10,5 18,5 27,0
Время включения при давлении 0.63 МПа, с, не более 0,06
Время выключения при давлении 0.63 МПа, с, не более 0,08
Максимальное число срабатываний, мин-1 100 90 70
Род тока постоянный
Напряжение, В 24, 110
Масса пневмораспределителя, кг, не более 8,5 8,5 14,5

Структура условного обозначения

У71-22А   УХЛ   4

Категория размещения пневмораспределителя по ГОСТ 15150 (4)
Климатическое исполнение по ГОСТ 15150 (УХЛ, О)
Условный проход: 2А - 16 мм (У71-22А); 4А - 25 мм (У71-24А); 6А - 40 мм (У71-26А)

Размеры и схема подключения У71-22, У71-24, У71-26

Размеры и схема подключения распределителя У71-22А, У71-24А, У71-26А

Электрическая схема соединения

Электрическая схема соединения У71-2


* при подключении контактов 4 и 5 последовательно в цепь "общий стоп" машины обеспечивается размыкание этой цепи при несрабатывании одной из секций

     Примечание: подключение пневмораспределителя к электрической сети производится с помощью соединителя электрического ШР20П5НШ10, входящего в комплект поставки всех моделей У71.

Устройство пневмораспределителей

Конструктивно пневмораспределители У71-22, У71-24А и У71-26А состоят из 2-х клапанных секций соединенных между собой. Управление работой каждой секции осуществляется трехлинейным распределителем с электромагнитным управлением (24 В или 110 В, ток постоянный). Для контроля неисправности каждой из трехлинейных секций к их полостям пневмоусилителей подключен сигнализатор - датчик давления. Электрическое управление каждой секцией осуществляется по самостоятельной цепи посредством разъема. Подключение распределителей У71-2… к пневматической сети осуществляться пневматическими трубками или жесткими трубопроводами с сечением согласно условного прохода пневмораспределителя (16 мм, 25 мм или 40 мм).

Описание работы пневмораспределителя У71-22А (У71-24А, У71-26А)

     При подаче электрического сигнала на электромагниты пилотных распределителей сжатый воздух поступает в полости пневмоусилителей обеих секций, клапанные блоки перемещаются к нижним седлам и перекрывают их, воздух поступает на выход распределителя. Если одна из секций не включилась (не выключилась), то на выходе распределителя давление не будет превышать 0,02 МПа, т.к. сжатый воздух будет стравливаться другой секцией в атмосферу, при этом электрическая цепь сигнализатора разомкнется.
Для исключения возможности рассогласования управляющих сигналов, приводящей к несинхронности срабатывания секций пневмораспределителя У71-22А, У71-24, У71-26А, в конструкции распределителя предусмотрен электронный блок управления.

Запчасти к пневмораспределителям У7124А, У7122А и У7126А для самостоятельного ремонта

Ремонт пневмораспределителя У71-24А, У71-22А, У71-26А
Ремонт пневмораспределителей У71-2

Пневмораспределитель П-РЭ 3/2,5-7412
Клапан П-РЭ-3/2,5-7312 (нового образца)

Пневмораспределитель П-ЭПР3-612
Клапан П-ЭПР-3

Пневмораспределитель П-РЭ-3/2,5-7312
Клапан П-РЭ-3/2,5-7312 (старого образца)

Катушка электромагнитная П-ЭПР-3
Катушка П-ЭПР3 (В64-14А-03-700)

Фото пластина-глушителей У71 из алюминия
Пластина У71 (алюминий)

Катушка пневмораспределителя П-РЭ-3/2,5-7312
Катушка П-РЭ-3/2,5-7312


Золотник П-РЭ-3/2,5-7312

Примечания по эксплуатации

  • Пневмораспределители У71-22, У71-24, У71-26 работают от сети постоянного тока напряжением 24 В или 110 В;
  • Пневмораспределители работоспособны в любом пространственном положении;
  • Время рассогласования электрических сигналов управления секциями пневмораспределителя не должно быть более 0,05 с;
  • Пневмораспределитель исключает возможность повторного включения при одной невыключенной секции;
  • При подключении контактов микровыключателя последовательно в электрическую цепь "ОБЩИЙ СТОП" машины, распределитель У71- обеспечивает размыкание этой цепи при несрабатывании одной из секций;
  • Виброустойчивость и вибропрочность соответствуют III степени жесткости по ГОСТ 28988;
  • Степень защиты от воздействия окружающей среды и степень защиты персонала от соприкосновения к токоведущим частям IP20 по ГОСТ 14254-96;
  • Пневмораспределители У7122, У7124, У7126 могут работать при любых режимах и продолжительности включений по ГОСТ 19264-82;
  • Колебания напряжения питания от номинального в пределах 10%;
  • Требования безопасности при эксплуатации должны соответствовать ГОСТ 12.3.001-85;
  • При рабочих давлениях 5 кгс/см² рекомендуется пневмораспределители У71 закрывать специальными звукопоглощающими кожухами и устанавливать их вне зоны нахождения обслуживающего персонала;
  • Средняя суммарная оперативная трудоёмкость текущих ремонтов - не более 7 чел./ч.

Трёхходовой сдвоенный сблокированный клапан, применявшийся на гильотине НД3312Г

Трёхходовой сдвоенный сблокированный клапан, применявшийся на гильотине НД3312Г

     Воздухопровод гильотины состоит из пневматического блока, ресивера, маслораспылителя и трехходового сдвоенного сблокированного клапана (аналог У71-22А), соединенных линиями связи с муфтой-тормозом.
     Трехходовой сдвоенный сблокированный клапан (см. рисунок выше) представляет собой сдвоенный пневматический клапан с сервоуправлением от электропневматических включающих вентилей ВВ-32. Исполнение клапана нормально-закрытое, то есть при обесточенных катушках электромагнитов включающих вентилей переход через клапан закрыт.
     Для включения клапана на обмотки катушек электромагнитов включающих вентилей подается напряжение, при этом клапан вентиля связывает полость I, постоянно соединенную с ресивером ножниц, с полостью IV. Сжатый воздух, подводимый к включающим вентилям, проходит через фильтр 9. Под давлением сжатого воздуха поршни 6 поднимаются вверх, сжимают пружины 4 и, предварительно уменьшая живое сечение, перекрывают выхлопные отверстия. Одновременно в конце хода штока 7 поднимаются клапаны 2, сжимая пружины 1. Полости I и II соединяются. Полость III отключается, соединяя пневмосеть от ресивера с пневмоцилиндром муфты-тормоза, и происходит включение дисков муфты.
     После снятия напряжения с обмоток катушек электромагнитов (отключение муфты) вентили ВВ-32 перекрывают доступ сжатого воздуха в полость IV, одновременно соединяя ее с атмосферой. При этом давление в полости IV падает, и поршни 6 под действием пружин 4 возвращаются в исходное положение, соединяя полость II с атмосферой. Сжатый воздух, выходя из полости, проходит через глушители 8. В это время пружины 1 возвращают в исходное положение клапаны 2, перекрьюая доступ сжатого воздуха из ресивера в муфту-тормоз и клапан. Муфта-тормоз отключается.
     Если при включении клапана один из поршней не включится, то сжатый воздух будет поступать из полости II в атмосферу через щель между кольцом 5 и втулкой 3, и включение муфты-тормоза не произойдет. Одновременно коромысло перекосится и нажмет на микропереключатель, который отключит электрическую цепь управления ножницами.
     Если во время работы на одиночных ходах один из клапанов электропневматического управления не выключится (не соединится с атмосферой), то управляемый им поршень останется в верхнем положении; при этом верхний клапан будет открыт, а нижний — закрыт. Сжатый воздух, пропускаемый верхним клапаном, будет поступать через открытый нижний клапан другого поршня в атмосферу. При этом коромысло также перекосится и отключит электрическую цепь управления ножницами.

При запросе в поисковой системе для поиска пневмораспределителей У71 пользователи часто набирают: У71-24А, пневмораспределитель У71-24, У7124, У7124А и e71-24f).

Производитель У71-24А, У71-22А, У71-26А завод ООО "Пневмоаппарат" город Москва.

Пневмораспределитель У71-26А

Пневмораспределитель У71-26А

   Основные параметры распределителя (клапана) У7126А (40 ОСТ2 КП92-4-76, 3МП40М-11П) УХЛ4:
 - диаметр условного прохода 40 мм;
   - присоединение пневмолиний резьбовое: Dвход = K 1/2 дюйма, Dвыход = K 3/4 дюйма;
   - номинальное давление 1,0 МПа;
   - минимальное рабочее давление 0,25 МПа;
   - остаточное давление воздуха на выходе не более 0,02 МПа;
   - пропускная способность входной линии (Kv по ГОСТ 14691-69) 8 м³/час;
   - пропускная способность выходной линии (Kv по ГОСТ 14691-69) 10,5 м³/час;
   - время вкл. / выкл. (при давлении 0,63 МПа) не более 0,06 / 0,08 c;
   - максимальное число срабатываний пневмораспределителя до 100 раз в минуту;
   - изготавливается на подключение к сети постоянного тока напряжением 24 (стандарт) и 110 вольт (по заказу);
   - масса не более 15,8 кг.

Пневмораспределитель У71-24А

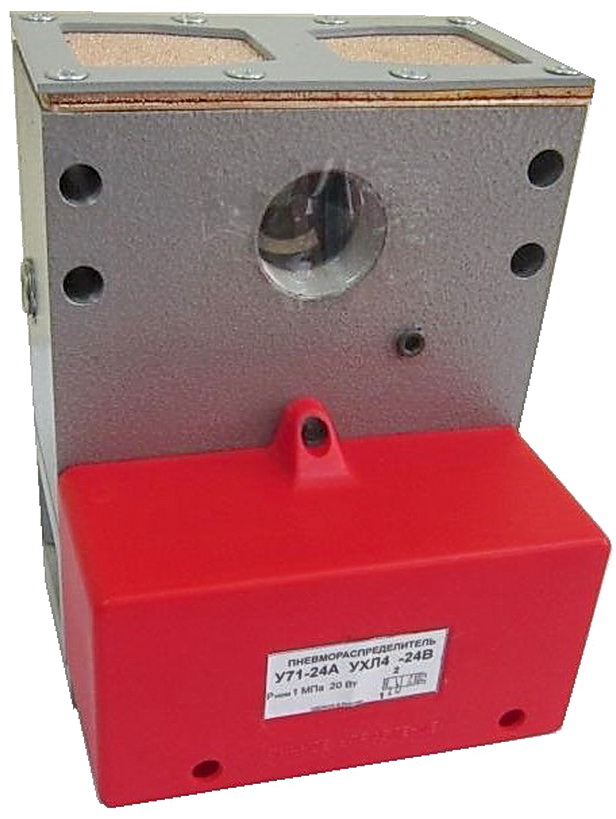

Пневмораспределитель У71-24А

   Основные параметры распределителя (клапана) У7124А (25 ОСТ2 КП92-4-83, 3МП25М-11П) УХЛ4:
 - диаметр условного прохода 25 мм;
   - присоединение пневмолиний резьбовое: Dвход = K 3/4 дюйма, Dвыход = K 1 1/4 дюйма;
   - номинальное давление 1,0 МПа;
   - минимальное рабочее давление 0,25 МПа;
   - остаточное давление воздуха на выходе не более 0,02 МПа;
   - пропускная способность входной линии (Kv по ГОСТ 14691-69) 12 м³/час;
   - пропускная способность выходной линии (Kv по ГОСТ 14691-69) 14,5 м³/час;
   - время вкл. / выкл. (при давлении 0,63 МПа) не более 0,06 / 0,08 c;
   - максимальное число срабатываний пневмораспределителя до 100 раз в минуту;
   - изготавливается на подключение к сети постоянного тока напряжением 24 (стандарт) и 110 вольт (по заказу);
   - масса не более 7,8 кг.

Пневмораспределитель У71-22А

Пневмораспределитель У71-22А

   Основные параметры распределителя (клапана) У7122А (16 ОСТ2 КП92-4-76, 3МП16М-11П) УХЛ4:
 - диаметр условного прохода 16 мм;
   - присоединение пневмолиний резьбовое: Dвход = K 1/2 дюйма, Dвыход = K 3/4 дюйма;
   - номинальное давление 1,0 МПа;
   - минимальное рабочее давление 0,25 МПа;
   - остаточное давление воздуха на выходе не более 0,02 МПа;
   - пропускная способность входной линии (Kv по ГОСТ 14691-69) 8 м³/час;
   - пропускная способность выходной линии (Kv по ГОСТ 14691-69) 10,5 м³/час;
   - время вкл. / выкл. (при давлении 0,63 МПа) не более 0,06 / 0,08 c;
   - максимальное число срабатываний пневмораспределителя до 100 раз в минуту;
   - изготавливается на подключение к сети постоянного тока напряжением 24 (стандарт) и 110 вольт (по заказу);
   - масса не более 7,8 кг.

Пневмораспределитель 3МП25М-11П (У7124А)

Пневмораспределитель 3МП25М-11П (У7124А)

   Основные параметры распределителя (клапана) У7124А (25 ОСТ2 КП92-4-83, 3МП25М-11П) УХЛ4:
 - диаметр условного прохода 25 мм;
   - присоединение пневмолиний резьбовое: Dвход = K 3/4 дюйма, Dвыход = K 1 1/4 дюйма;
   - номинальное давление 1,0 МПа;
   - минимальное рабочее давление 0,25 МПа;
   - остаточное давление воздуха на выходе не более 0,02 МПа;
   - пропускная способность входной линии (Kv по ГОСТ 14691-69) 12 м³/час;
   - пропускная способность выходной линии (Kv по ГОСТ 14691-69) 14,5 м³/час;
   - время вкл. / выкл. (при давлении 0,63 МПа) не более 0,06 / 0,08 c;
   - максимальное число срабатываний пневмораспределителя до 100 раз в минуту;
   - изготавливается на подключение к сети постоянного тока напряжением 24 (стандарт) и 110 вольт (по заказу);
   - масса не более 7,8 кг.

Пневмораспределитель 3МП16М-11П (У7122А)

Пневмораспределитель 3МП16М-11П (У7122А)

   Пневмораспределители 3МП-16М 11П являются наименьшими, если судить по величине условного прохода (Ду=16мм) и расходу воздуха (Q=8 м³/час) из всей линейки распределителей типа 3МП-...М 11П. Используется преимущественно в кузнечно-прессовом (обычно - это кривошипные пресса) оборудовании. Данные пневмораспределители - украинского производства (аналог сдвоенный клапанан У71-22А)   Технические данные ЗМП16М 11П УХЛ4:
   - диаметр условного прохода 16 мм;
   - присоединение пневмолиний резьбовое: Dвход = K 1/2 дюйма, Dвыход = K 3/4 дюйма;
   - номинальное давление 1,0 МПа;
   - минимальное рабочее давление 0,25 МПа;
   - остаточное давление воздуха на выходе не более 0,02 МПа;
   - пропускная способность входной линии (Kv по ГОСТ 14691-69) 8 м³/час;
   - пропускная способность выходной линии (Kv по ГОСТ 14691-69) 10,5 м³/час;
   - время вкл. / выкл. (при давлении 0,63 МПа) не более 0,06 / 0,08 c;
   - максимальное число срабатываний пневмораспределителя до 100 раз в минуту;
   - изготавливается на подключение к сети постоянного тока напряжением 24 (стандарт) и 110 вольт (по заказу);
   - масса не более 4,8 кг.

       Примеры условного обозначения:
пневмораспределитель У71-24А (24В, постоянный ток) УХЛ4 - пневмораспределитель сдвоенный, с пневматической блокировкой, условный проход 25 мм, напряжение 24 Вольта, ток постоянный, климатическое исполнение УХЛ4.
