Пневморозподільник 3МП25-11 3МП25М-11
Пневморозподільник 3МП25-11 3МП25М-11В наявності
від 100 ₴
+380 (67) 256-62-52
Відділ продажів
  • +380 (93) 845-70-32
    Відділ продажів
+380 (67) 256-62-52
Відділ продажів
  • +380 (93) 845-70-32
    Відділ продажів
Законом не передбачено повернення та обмін даного товару належної якості

Пневморозподільник 3МП25(М) -11

Пневмораспределитель 3МП16-11 П, 3МП16М-11 П, 3МП25-11 П, 3МП25М-11 П, 3МП40М-11 П

     Пневморозподільник 3МП25 11, 3МП25М 11 П(У) трилінійний здвоєний з одностороннім електропневматичним керуванням, пневматичним поверненням і ручним дублюванням потоку стисненого повітря призначений для зміни потоку стисненого повітря в пневмоприводах кузньо-пресових та інших машин, що мають одноручні або педальні системи керування.
     Розподільники 3 МП-16 (М) 11 П, 3МП-25(М) 11 П працюють на стиснутому повітрі, очищеному не грубіше 10 класу забрудненості за ГОСТ 17433-80 і вмісту розпилена олія в'язкістю від 10 до 35 мм2/с (сСт) за температури 50 °C з концентрацією з розрахунку 1-2 краплі на 1 м3 повітря, наведеного до нормальним умовам (температурі 20 °C).
     Чутливо пресові машини обладнані пневморозподільниками 3 МП мають дворучну або педальну систему керування.

Для ремнота пневморозподільника можна придбати:

 Пневмораспределитель 3МП16-11 П, 3МП16М-11 П, 3МП25-11 П, 3МП25М-11 П, 3МП40М-11 П

Технічні характеристики пневморозподільників ЗМП 16 і ЗМП 25

Параметри Норми для виконань
Розподільник 3 МП-16М Розподільник 3 МП-25М
Номінальний тиск, МПа 1,0 1,0
Умовний прохід, мм 16 25
Залишковий тиск повітря на вході під час спорожнення його через одну секцію під час тиску 0,5 МПа, МПа, не більш ніж 0,032 0,032
Пропускна здатність пневматичної лінії "вхід-вихід", Кv, м3/год, не менш ніж 5,0 7,0
Пропускна здатність пневматичної лінії "вихід-атмосфера", Кv, м3/год, не менш ніж 8,0 11,0
Споживана потужність, Вт, не більш ніж 20,0 20,0
Максимальна кількість спрацьовувань за хвилину за тиску 0,63 МПа 100 90
Час увімкнення за тиску 0,63 МПа, с, не більш ніж 0,06 0,06
Загальна витоку з порожнин розподілювача, см3/хв, не більш ніж 1000 1200
Електрична напруга постійного струму, В 24, 110 24, 110
Повний середній ресурс, циклів, не менш ніж 2 х 106 2 х 106
Середня обробка до відмови, циклів, не менш ніж 1 х 106 1 х 106
Маса пневморозподільника, кг 4,8 5,1
Приєднувальні різі за ГОСТ6111-52:
вхід D1
вихід D2
K1/2"
K3/4"
K1"
K1 1/4"

Пристрій і принцип роботи пневморозподільників 3МП16, 3МП25

     Розподільник виготовлений як два з'єднані в одне ціле клапанні секцій, кожна з яких керується за допомогою свого пілотного трилінійного розподільника з електромагнітним керуванням.
Для контролю несправності кожної з трилінійних секції до їхніх порожнин пневмопідсилювачів під'єднаний сигналізатор, що складається з двох поршнів і мікроперемикачів.
      Електричне керування кожною секцією відбувається за самостійною ланцюжкою, роз'ємом.
      Під'єднання розподілювача до ланцюгів пневможивлення має здійснюватися гнучким або жорстким трубопроводом із внутрішнім перерізом відповідного умовного проходу розподілювача.
     Принцип роботи сдвоенных клапанов 3МП-16(25,40) 11П(12П):
      під час подавання електричного сигналу на електромагнітні пілотні розподілники стиснене повітря надходить у порожнини пневмопідсилювачів обох секцій, клапанні блоки переміщаються до нижніх сідлів і перекривають їх, повітря надходить на вихід розподільника.
      Якщо одна з секцій не ввімкнулася (не вимкнулася), то на виході розподільника тиск не перевищуватиме 0,09 МПа, тому що стиснене повітря буде витравлюватися через глушник іншої секції в атмосферу, водночас електричний ланцюг сигналізатор розомкинеться.

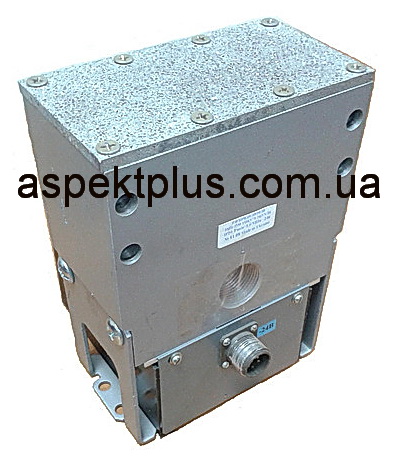

Пневморозподільник 3МП16М-11П (У71-22А)

Пневмораспределитель 3МП16М-11П (У71-22А)

   Пневморозподільник 3МП-16М 11П є найменшим, якщо судити за величиною умовного проходу (Ду=16 мм) і витрату повітря (Q = 8 м3/год) з усієї лінійки розподільників типу 3 МП-...М 11П. Використовується переважно в кузньо-пресовому (звичайно — це кривошипні преса) обладнанні. Ці пневморозподільники — українського виробництва (аналог здвоєний клапанан У71-22А)   Технічні характеристики ЗМП16М 11П УХЛ4:
   - діаметр умовного проходу 16 мм;
   - приєднання пневмоліній нарізне: Dвхід = K 1/2 дюйма, Dвихід = K 3/4 дюйми;
   - номінальний тиск 1,0 МПа;
   - мінімальний робочий тиск 0,25 МПа;
   - залишковий тиск повітря на виході не більш ніж 0,02 МПа;
   - пропускна здатність вхідної лінії (Kv по ГОСТ 14691-69) 8 м3/год;
   - пропускна здатність вихідної лінії (Kv по ГОСТ 14691-69) 10,5 м3/год;
   - час вмик. / вимк. (за тиску 0,63 МПа) не більш ніж 0,06/0 0,08 c;
   - максимальна кількість спрацьовувань пневморозподільника до 100 разів на хвилину;
   - виготовляється на під'єднання до мережі постійного струму напругою 24 (стандарт) і 110 вольтів (на замовлення);
   - маса не більш ніж 4,8 кг.

Пневморозподільник 3МП16-11 П

Пневмораспределитель 3МП16-11 П

   Пневморозподільник 3МП-16 11П є конструктивним варіантом клапанів, зіблокованих здвоєних на Ду= 16 мм. Використовувалася переважно в кузньово-пресовому обладнанні.

   Технічні характеристики ЗМП16.11 П УХЛ4:
   - діаметр умовного проходу 16 мм;
   - приєднання пневмоліній нарізне: Dвхід = K 1/2 дюйма, Dвихід = K 3/4 дюйми;
   - номінальний тиск 1,0 МПа;
   - мінімальний робочий тиск 0,25 МПа;
   - залишковий тиск повітря на виході не більш ніж 0,02 МПа;
   - пропускна здатність вхідної лінії (Kv по ГОСТ 14691-69) 8 м3/год;
   - пропускна здатність вихідної лінії (Kv по ГОСТ 14691-69) 10,5 м3/год;
   - час вмик. / вимк. (за тиску 0,63 МПа) не більш ніж 0,06/0 0,08 c;
   - максимальна кількість спрацьовувань пневморозподільника до 100 разів на хвилину;
   - виготовляється на під'єднання до мережі постійного струму напругою 24 (стандарт) і 110 вольтів (на замовлення);
   — маса пневморозподільника не більш ніж 5,0 кг.

Пневморозподільник У71-24А (аналог 3МП25М-11 П)

Пневмораспределитель У71-24А (3МП25М-11 П)

   Основні параметри розподілювача (клапана) У71 24А (25 ОСТ2 КП92-4-83, 3МП25(М)-11.П) УХЛ4:
 - діаметр умовного проходу 25 мм;
   - приєднання пневмоліній нарізне: Dвхід = K 3/4 дюйма, Dвихід = K 1 1/4 дюйма;
   - номінальний тиск 1,0 МПа;
   - мінімальний робочий тиск 0,25 МПа;
   - залишковий тиск повітря на виході не більш ніж 0,02 МПа;
   - пропускна здатність вхідної лінії (Kv по ГОСТ 14691-69) 12 м³/час;
   - пропускна здатність вихідної лінії (Kv по ГОСТ 14691-69) 14,5 м³/час;
   - час вмик. / вимк. (за тиску 0,63 МПа) не більш ніж 0,06/0 0,08 c;
   - максимальна кількість спрацьовувань пневморозподільника до 100 разів на хвилину;
   - виготовляється на під'єднання до мережі постійного струму напругою 24 (стандарт) і 110 вольтів (на замовлення);
   — маса не більш ніж 7,8 кг.

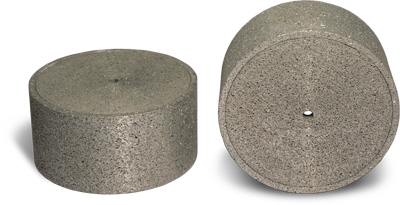

Глушач розподілювача 3МП25, 3МП16

Глушитель распределителя 3МП25, 3МП16

 Примітки:

алюмінієвих глушників для ремонту 3МП16-11П, 3МП25-11 потрібно 1 штука (фото зліва).

Пластина з пористого алюмінію  найчастіше втерпелюється на пневморозподільниках 3МП16М і 3МП25М , а також входять до складу ремонтного комплекту No2 до цих розподілювачів.

    Можливі варіанти позначень, а також вітчизняні аналоги пневморозподільників ЗМП 16М, ЗМП 25М:
     ЗМП16М-11П, 3МП 16-12П, 3МП 16-11У, 3МП 16-12У (аналоги У71-22)
     ЗМП 25М-11П, 3МП25-12П, 3МП25-11У, 3МП 25-12У (аналоги У71-24).
