Принцип дії розподілювачів ПЕ6

• Гідророзподільник ПЕ6 34 Г24, ПЕ6 34 В110, ПЕ6 34 В220 УХЛ4 є золотистими гідророзподільниками з двостороннім електромагнітним керуванням (з двома котушками). Такі розподілювачі застосовуються для керування пуском, зупинком і напрямком об'ємного потоку.

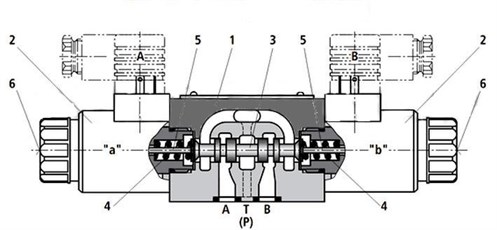

• Основні частини гідророзподільників ПЕ6.24(14,34,44,64,54)Г24(В110,В220)Н М УХЛ4 корпус (1), два електромагнітні (2) з боку каналу А і з боку каналу В, золотник (3), а також поворотні пружини (4).


• У нейтральному положенні золотушник (3) утримується поворотною пружиною (4) у вихідній позиції. Золотник (3) приводиться в дію електромагнітними, що працюють в олії (2) ввертного типу. Для забезпечення бездоганної працездатності порожнину електромагнітного має бути наповнена оливою.


• Зусилля від магніту (катушки) (2) передається за допомогою штовхача (5) на золотушник (3) і переміщує його з нейтральної позиції в потрібне кінцеве положення. Завдяки цьому реалізується необхідний напрямок руху об'ємного потоку робочої рідини від P до A и от B до T или от P до B и от A до T.


• Після вимкнення електромагнітна (2) золотник (3) переміщається за допомогою поворотної пружини (4) у своє вихідне положення. Як додаткову можливість застосовується ручне дублювання (6), за допомогою якого можна переміщати золотник (3) без збудження електромагнітного випромінювання.

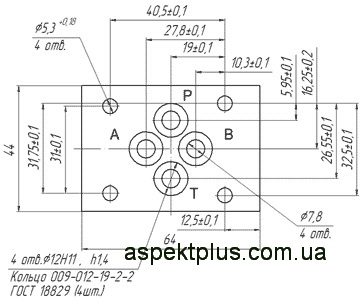

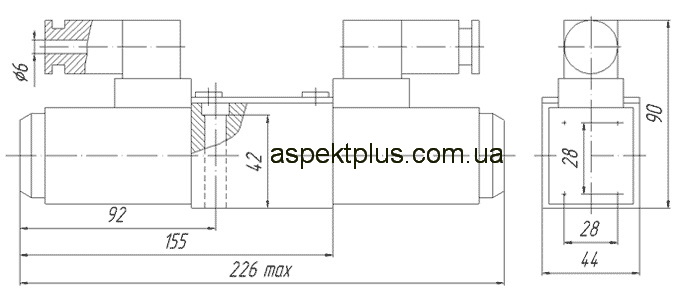

Монтажна поверхня розподілювачів ПЕ6

Гідророзподільник ПЕ6 64 Г24, ПЕ6 64 В110, ПЕ6 64 В220 з двостороннім електромагнітним керуванням на 24 В постійного струму (в інших виробленнях на 110 і 220 В змінного струму) застосовується в гідроагрегатах станків і мобільної техніки. Ця схема розподілу (64) є найпопулярнішою для сучасних потреб машинобудування. У мобільній техніці застосовуються переважно гідророзподільники ПЕ 6 64 Г24, у промисловості — ПЕ6 64 В110 і ПЕ6 64 В220.

Гідросхема 64

Основні параметри гідророзподільника ПЕ6.64.В110 (В220, Г24):
- умовний прохід 6 мм;
- схема відкривання-закривання робочих каналів — 64;
- напруга: 110 або 220 вольта змінного струму, 24 В пост. струму;
- тип керування золотником: двостороннє електромагнітне, пружинне повернення у вихідне положення;
- витрата робочої рідини 12,5-80 л/хв;
- номінальний тиск на вході 32 МПа;
- кліматичне виконання — для районів із помірним і холодним кліматом;
— маса не більш ніж 1,95 кг.

Гідророзподільник ПЕ6 44 Г24, ПЕ6 44 В110, ПЕ6 44 В220 з двостороннім електромагнітним керуванням на 24 В постійного струму (в інших виробленнях на 110 і 220 В змінного струму) застосовується в гідроагрегатах станків і мобільної техніки. Ця схема розподілу (44) є потрібною для сучасних потреб машинобудування. У мобільній техніці застосовуються переважно гідророзподільники ПЕ6 44 Г24, у промисловості — ПЕ6 44 В110 і ПЕ6 44 В220.

Гідросхема 44

Основні параметри гідророзподільника ПЕ6.44.В110 (В220, Г24):
- умовний прохід 6 мм;
- схема відкривання-закривання робочих каналів — 44;
- напруга: 110 або 220 вольта змінного струму, 24 В пост. струму;
- тип керування золотником: двостороннє електромагнітне, пружинне повернення у вихідне положення;
- витрата робочої рідини 12,5-80 л/хв;
- номінальний тиск на вході 32 МПа;
- кліматичне виконання — для районів із помірним і холодним кліматом;
— маса не більш ніж 1,95 кг.

Гідророзподільник ПЕ6 34 Г24, ПЕ6 34 В110, ПЕ6 34 В220 з двостороннім електромагнітним керуванням на 24 В постійного струму (в інших виробленнях на 110 і 220 В змінного струму) застосовується в гідроагрегатах станків і мобільної техніки. Гідророзподільник із схемою розподілу 34 застосовується в конструкції гідророзподільників ВЕХ16.44 як керівний пілот. У мобільній техніці застосовуються переважно гідророзподільники ПЕ6 34 Г24, у промисловості — ПЕ6 34 В110 і ПЕ6 34 В220.

Гідросхема 34

Основні параметри гідророзподільника ПЕ6.34.В110 (В220, Г24):
- умовний прохід 6 мм;
- схема відкривання-закривання робочих каналів — 34;
- напруга: 110 або 220 вольта змінного струму, 24 В пост. струму;
- тип керування золотником: двостороннє електромагнітне, пружинне повернення у вихідне положення;
- витрата робочої рідини 12,5-80 л/хв;
- номінальний тиск на вході 32 МПа;
- кліматичне виконання — для районів із помірним і холодним кліматом;
— маса не більш ніж 1,95 кг.

Гідророзподільник ПЕ6 24 Г24, ПЕ6 24 В110, ПЕ6 24 В220 з двостороннім електромагнітним керуванням на 24 В постійного струму (в інших виробленнях на 110 і 220 В змінного струму) застосовується в гідроагрегатах станків і мобільної техніки. У мобільній техніці застосовуються переважно гідророзподільники ВЕ6 24 Г24, у промисловості — ВЕ6 24 В110 і ВЕ6 24 В220.

Гідросхема 24

Основні параметри гідророзподільника ПЕ6.24.В110 (В220, Г24):
- умовний прохід 6 мм;
- схема відкривання-закривання робочих каналів — 24;
- напруга: 110 або 220 вольта змінного струму, 24 В пост. струму;
- тип керування золотником: двостороннє електромагнітне, пружинне повернення у вихідне положення;
- витрата робочої рідини 12,5-80 л/хв;
- номінальний тиск на вході 32 МПа;
- кліматичне виконання — для районів із помірним і холодним кліматом;
— маса не більш ніж 1,95 кг.

Гідророзподільник ПЕ6 14 Г24, ПЕ6 14 В110, ПЕ6 14 В220 з двостороннім електромагнітним керуванням на 24 В постійного струму (в інших виробленнях на 110 і 220 В змінного струму) застосовується в гідроагрегатах станків і мобільної техніки. У мобільній техніці застосовуються переважно гідророзподільники ПЕ6 14 Г24, у промисловості — ПВЕ6 14 В110 і ПЕ6 14 В220.

Гідросхема 14

Основні параметри гідророзподільника ПЕ6.14.В110 (В220, Г24):
- умовний прохід 6 мм;
- схема відкривання-закривання робочих каналів — 14;
- напруга: 110 або 220 вольта змінного струму, 24 В пост. струму;
- тип керування золотником: двостороннє електромагнітне, пружинне повернення у вихідне положення;
- витрата робочої рідини 12,5-80 л/хв;
- номінальний тиск на вході 32 МПа;
— маса не більш ніж 1,95 кг.

Гідророзподільник ПЕ6 574А.ОФ Г24, ПЕ6 574А.ОФ В110, ВЕ6 574А.ОФ В220 з двостороннім електромагнітним керуванням на 24 В постійного струму (в інших виробленнях на 110 і 220 В змінного струму) застосовується в гідроагрегатах станків і мобільної техніки. У мобільній техніці застосовуються переважно гідророзподільники ПЕ6 574А.ОФ Г24, у промисловості — ПЕ6 574А.ОФ В110 і ПЕ6 574А.ОФ В220.

На відміну від двопозиційних гідророзподільників ВЕ6.574А і ВЕ6.574, у яких повернення золотушнику здійснюється пружиною, у ПЕ6.574А.ОФ (ПЕ6.574А.О) через брак пружинного повернення необхідно наявність другого магніту, який по суті і виконує роль пружини.

Гідросхема 574А.ОФ

ПЕ6.574А.О — немає фіксації золотника.
ПЕ6.574А.ОФ — золотник фіксується в одній із позицій і залишається в ній у разі вимкнення електромагнітних вібрацій або зміни положення в просторі

Основні параметри гідророзподільника ПЕ6.574А.ОФ.В110 (В220, Г24):
- умовний прохід 6 мм;
- напруга: 110, 380, 220 вольтів змінного струму, 12, 24 вольти постійного струму;
- двостороннє ЕМУ з фіксацією золотника в одному вкрайму положенні, без пружинного повернення;
- витрата робочої рідини 12,5-80 л/хв;
- номінальний тиск на вході 32 МПа;
— маса не більш ніж 1,95 кг.
