Принцип действия распределителей ПЕ6

• Гидрораспределители ПЕ6 44 Г24, ПЕ6 44 В110, ПЕ6 44 В220 УХЛ4 являются золотниковыми гидрораспределителями с двухсторонним электромагнитным управлением (с двумя катушками). Такие распределители применяются для управления пуском, остановом и направлением объемного потока.

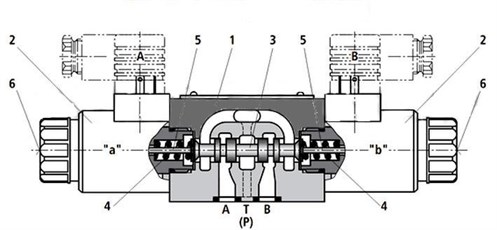

• Основные части гидрораспределителей ПЕ6.24(14,34,44,64,54)Г24(В110,В220)Н М УХЛ4 корпус (1), два электромагнита (2) со стороны канала А и со стороны канала В, золотник (3), а также возвратные пружины (4).


• В нейтральном положении золотник (3) удерживается возвратной пружиной (4) в исходной позиции. Золотник (3) приводится в действие работающими в масле электромагнитами (2) ввёртного типа. Для обеспечения безупречной работоспособности полость электромагнита должна быть наполнена маслом.


• Усилие от магнита (катушки) (2) передается с помощью толкателя (5) на золотник (3) и перемещает его из нейтральной позиции в нужное конечное положение. Благодаря этому реализуется необходимое направление движения объемного потока рабочей жидкости от P к A и от B к T или от P к B и от A к T.


• После отключения электромагнита (2) золотник (3) перемещается при помощи возвратной пружины (4) в свое исходное положение. В качестве дополнительной возможности применяется ручное дублирование (6), при помощи которого можно перемещать золотник (3) без возбуждения электромагнита.

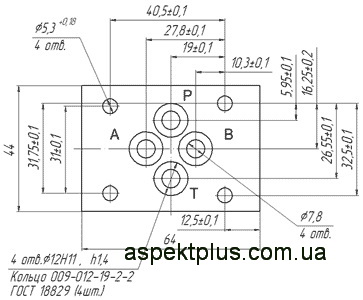

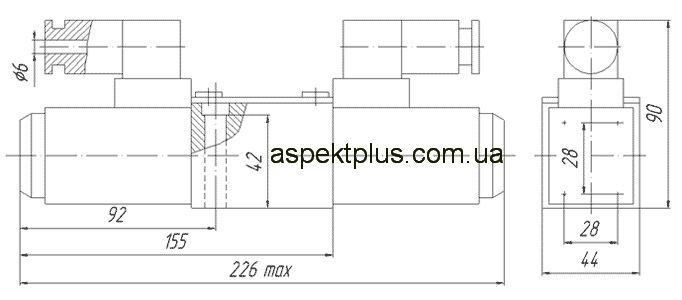

Монтажная поверхность распределителей ПЕ6

Гидрораспределители ПЕ6 64 Г24, ПЕ6 64 В110, ПЕ6 64 В220 с двухсторонним электромагнитным управлением на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах станков и мобильной техники. Данная схема распределения (64) является наиболее востребованной для современных нужд машиностроения. В мобильной технике применяются в основном гидрораспределители ПЕ 6 64 Г24, в промышленности - ПЕ6 64 В110 и ПЕ6 64 В220.

Гидросхема 64

Основные параметры гидрораспределителя ПЕ6.64.В110 (В220, Г24):
- условный проход 6 мм;
- схема открывания-закрывания рабочих каналов - 64;
- напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
- тип управления золотником: двухстороннее электромагнитное, пружинный возврат в исходное положение;
- расход рабочей жидкости 12,5-80 л/мин;
- номинальное давление на входе 32 МПа;
- климатическое исполнение - для районов с умеренным и холодным климатом;
- масса не более 1,95 кг.

Гидрораспределители ПЕ6 44 Г24, ПЕ6 44 В110, ПЕ6 44 В220 с двухсторонним электромагнитным управлением на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах станков и мобильной техники. Данная схема распределения (44) является востребованной для современных нужд машиностроения. В мобильной технике применяются в основном гидрораспределители ПЕ6 44 Г24, в промышленности - ПЕ6 44 В110 и ПЕ6 44 В220.

Гидросхема 44

Основные параметры гидрораспределителя ПЕ6.44.В110 (В220, Г24):
- условный проход 6 мм;
- схема открывания-закрывания рабочих каналов - 44;
- напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
- тип управления золотником: двухстороннее электромагнитное, пружинный возврат в исходное положение;
- расход рабочей жидкости 12,5-80 л/мин;
- номинальное давление на входе 32 МПа;
- климатическое исполнение - для районов с умеренным и холодным климатом;
- масса не более 1,95 кг.

Гидрораспределители ПЕ6 34 Г24, ПЕ6 34 В110, ПЕ6 34 В220 с двухсторонним электромагнитным управлением на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах станков и мобильной техники. Гидрораспределители со схемой распределения 34 применяется в конструкции гидрораспределителей ВЕХ16.44 в качестве управляющего пилота. В мобильной технике применяются в основном гидрораспределители ПЕ6 34 Г24, в промышленности - ПЕ6 34 В110 и ПЕ6 34 В220.

Гидросхема 34

Основные параметры гидрораспределителя ПЕ6.34.В110 (В220, Г24):
- условный проход 6 мм;
- схема открывания-закрывания рабочих каналов - 34;
- напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
- тип управления золотником: двухстороннее электромагнитное, пружинный возврат в исходное положение;
- расход рабочей жидкости 12,5-80 л/мин;
- номинальное давление на входе 32 МПа;
- климатическое исполнение - для районов с умеренным и холодным климатом;
- масса не более 1,95 кг.

Гидрораспределители ПЕ6 24 Г24, ПЕ6 24 В110, ПЕ6 24 В220 с двухсторонним электромагнитным управлением на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах станков и мобильной техники. В мобильной технике применяются в основном гидрораспределители ВЕ6 24 Г24, в промышленности - ВЕ6 24 В110 и ВЕ6 24 В220.

Гидросхема 24

Основные параметры гидрораспределителя ПЕ6.24.В110 (В220, Г24):
- условный проход 6 мм;
- схема открывания-закрывания рабочих каналов - 24;
- напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
- тип управления золотником: двухстороннее электромагнитное, пружинный возврат в исходное положение;
- расход рабочей жидкости 12,5-80 л/мин;
- номинальное давление на входе 32 МПа;
- климатическое исполнение - для районов с умеренным и холодным климатом;
- масса не более 1,95 кг.

Гидрораспределители ПЕ6 14 Г24, ПЕ6 14 В110, ПЕ6 14 В220 с двухсторонним электромагнитным управлением на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах станков и мобильной техники. В мобильной технике применяются в основном гидрораспределители ПЕ6 14 Г24, в промышленности - ПВЕ6 14 В110 и ПЕ6 14 В220.

Гидросхема 14

Основные параметры гидрораспределителя ПЕ6.14.В110 (В220, Г24):
- условный проход 6 мм;
- схема открывания-закрывания рабочих каналов - 14;
- напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
- тип управления золотником: двухстороннее электромагнитное, пружинный возврат в исходное положение;
- расход рабочей жидкости 12,5-80 л/мин;
- номинальное давление на входе 32 МПа;
- масса не более 1,95 кг.

Гидрораспределители ПЕ6 574А.ОФ Г24, ПЕ6 574А.ОФ В110, ВЕ6 574А.ОФ В220 с двухсторонним электромагнитным управлением на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах станков и мобильной техники. В мобильной технике применяются в основном гидрораспределители ПЕ6 574А.ОФ Г24, в промышленности - ПЕ6 574А.ОФ В110 и ПЕ6 574А.ОФ В220.

В отличие от двухпозиционных гидрораспределителей ВЕ6.574А и ВЕ6.574, у которых возврат золотника осуществляется пружиной, в ПЕ6.574А.ОФ (ПЕ6.574А.О) ввиду отсутствия пружинного возврата, необходимо присутствие второго магнита, который по сути и выполняет роль пружины.

Гидросхема 574А.ОФ

ПЕ6.574А.О - отсутствует фиксация золотника.
ПЕ6.574А.ОФ - золотник фиксируется в одной из позиций и остается в ней при отключении электромагнитов, вибрациях или изменении положения в пространстве

Основные параметры гидрораспределителя ПЕ6.574А.ОФ.В110 (В220, Г24):
- условный проход 6 мм;
- напряжение: 110, 380, 220 вольт переменного тока, 12, 24 вольт постоянного тока;
- двухстороннее ЭМУ с фиксацией золотника в одном крайнем положении, без пружинного возврата;
- расход рабочей жидкости 12,5-80 л/мин;
- номинальное давление на входе 32 МПа;
- масса не более 1,95 кг.
