Пневмораспределитель П-РЭ 3/2,5 7312
от 100 ₴
Показать оптовые ценыМинимальная сумма заказа на сайте — 300 ₴
- В наличии
- Оптом и в розницу
- Код: прэ
- +380 (93) 845-70-32Отдел продаж
Пневмораспределители П-РЭ 3/2,5-7312
|
|
Пневмораспределители П-РЭ 3/2,5 7312 УХЛ4 с электромагнитным управлением используются для управления направлением движения потока сжатого воздуха в пневматических приводах практически во всех отраслях народного хозяйства. Распределители П-РЭ3/2,5 работают на сжатом воздухе, очищенном до 10 класса чистоты или выше по ГОСТ 17433 и содержащем распыленные капельки масла кинематической вязкостью в диапазоне 10-35 мм²/с (сСт) при температуре окружающей среды 50 градусов по Цельсию с концентрацией одна-две капли на 1 м³ воздуха по ГОСТ 19862.
|
|
|
Пневмораспределители П-РЭ 3/2,5 монтируются в любом пространственном положении. Пневмораспределители П РЭ 3 2 5 для присоединения к пневмосистеме устанавливают на комплектуемое устройство с выполненными в нем каналами для прохода сжатого воздуха и крепят двумя винтами через два отверстия диаметром 3,4 мм, 4,8 мм или 6,6 мм. При монтаже пневмораспределителей с притычным (стыковым) нижним и резьбовым исполнением электромагнитная катушка должна быть снята. Уплотнение рабочих каналов обеспечивается резиновыми кольцами находящимися в цековках корпуса. Присоединение к пневмосистеме пневмораспределителей (пневмоклапанов) резьбового исполнения осуществляется резьбовыми отверстиями К1/8, K1/4.
Пневмораспределители П-РЭ-3/2,5-... выпускаются взамен устаревших аналогов ЛИЖК.306232.001.1112 УХЛ4, ЛИЖК.306232.001.1125 УХЛ4, ЛИЖК.306232.001.1126 УХЛ4 и т.д., а также взамен П-ЭПК-12.
|
||
Варианты исполнений пневмораспределителя П-РЭ 3/2,5
| Обозначение серии | Диаметр условного прохода, мм | Пропускная способность, м³/ч | Присоединение | Исполнение |
| Пневмораспределитель П-РЭ-3/2,5-1 | 2,5 | 0,16 | К1/8" | без ручного управления |
| Пневмораспределитель П-РЭ3/2,5-2 | К1/4" | без ручного управления | ||
| Пневмораспределитель П-РЭ3/2,5-3 | К1/8" | ручное кнопочное управление | ||
| Пневмораспределитель П-РЭ3/2,5-4 | К1/8" | фиксированное ручное управление | ||
| Пневмораспределитель П-РЭ-3/2,5-5 | стыковое нижнее | без ручного управления | ||
| Пневмораспределитель П-РЭ-3/2,5-6 | стыковое нижнее | ручное кнопочное управление | ||
| Пневмораспределитель П-РЭ-3/2,5-7 | стыковое боковое | ручное кнопочное управление, пилот для У71-24(22,26)А |
Структура условного обозначения пневмораспределителей П-РЭ-3/2.5
| П-РЭ3/2,5 | - | 7 | 3 | - | 1 | 2 | УХЛ4 | ||||
|
Климатическое исполнение ГОСТ 15150 (4)
|
|||||||||||
|
Электрическое напряжение: 1—12; 2—24; 3—36; 4—48; 5—110; 6—220.
|
|||||||||||
|
Род тока: 1 - постоянный; 2 - переменный 50 Гц
|
|||||||||||
|
Присоединение к электросети: 1 - через сальник; 2 - через разъем; 3 - без сальника, 4 - новая (действующая) катушка
|
|||||||||||
|
Исполнение корпуса по присоединению к пневмосети и наличию ручного исполнения:
1 - резьбовое K1/8" без ручного управления 2 - резьбовое K1/4" без ручного управления 3 - резьбовое K1/8" с кнопочным управлением 4 - резьбовое K1/8" с фиксированным ручным управлением 5 - стыковое нижнее без ручного управления 6 - стыковое нижнее с кнопочным ручным управлением 7 - стыковое боковое с кнопочным ручным управлением |
|||||||||||
|
Пневмораспределитель 3-х линейный, электроуправляемый, с условным проходом 2,5 мм
|
|||||||||||
Технические характеристики пневмораспределителей ПРЭ-3/2,5
| Наименование параметра | Значение |
| Диаметр условного прохода, мм | 2,5 |
| Ном. / мин. давление, МПа | 1,0 / 0,1 |
| Пропускная способность не менее, м³/ч: -для всех исполнений, кроме П-РЭ3/2,5.73хх -для П-РЭ3/2,5.73Ххх |
0,16 0,12 |
| Время срабатывания не более, с: - вкл. / выкл. при постоянном токе - вкл. / выкл. при переменном токе |
0,025 / 0,012 0,012 |
| Утечка воздуха не более, см³/мин | 5 |
| Макс. число переключений в минуту | 500 |
| Ном. напряжение питания, В: пост. тока / перем. тока 50 Гц / перем. тока 60 Гц |
12,24,48,110 / 24,36,110,220 / 110,220 |
| Ном. потребляемая мощность не более: пост. тока, Вт / перем. тока 50 Гц, ВА / перемен. тока 60 Гц, ВА | 12 / 22 / 28 |
| Превышение температуры катушки над t окружающей среды не более, °С | 85 |
| Масса, кг | 0,5 |
Устройство и работа пневмораспределителей П-РЭ-3/2.5
|
|
В электромагнитной катушке 6 находится гильза 5 с завальцованным внутри неё упором. Внутри гильзы перемещается якорь 4 с уплотнительным узлом 3 и пружинами 1 и 2. |

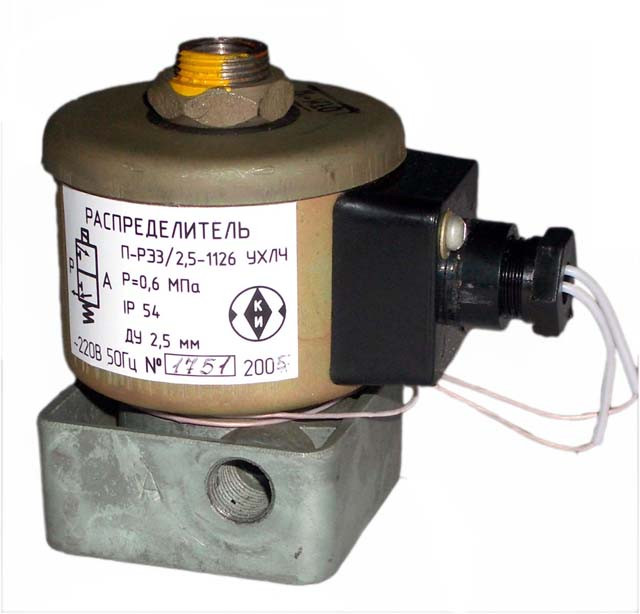

Пневмораспределитель П-РЭ 3/2,5 1126
|
|
Основные параметры распределителя ПРЭ 3/2.5.1126 УХЛ4: — номинальное давление на входе 0,63 МПа; — Пропускная способность не менее, м³/ч: - 0,16; — Время срабатывания не более, с: - 0,025; — Ном. напряжение питания, В - 220В 50Гц; — вес не более 0,7 кг. |

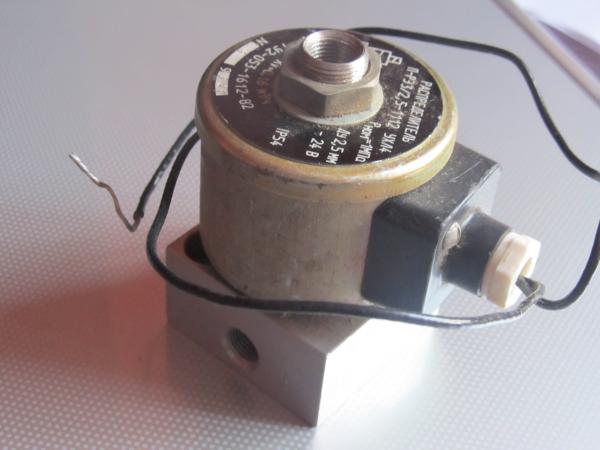

Пневмораспределитель П-РЭ 3/2,5 1112
|
|
Основные параметры распределителя ПРЭ 3/2.5.1112 УХЛ4: Более подробную информацию о распределителе П-РЭ-3/2.5-1112 УХЛ4 можно получить у менеджеров нашей компании по телефонам, указанным в разделе Контакты. |
Пневмораспределитель П-РЭ 3/2,5 7312
|
|
Основные параметры распределителя ПРЭ-3/2.5.7312 старого и нового образца УХЛ4: Более подробную информацию о распределителе П-РЭ-3/2.5-7312 УХЛ4 можно получить у менеджеров нашей компании по телефонам, указанным в разделе Контакты. |
Пневмораспределитель П-РЭ 3/2.5 5426
|
|
Распределитель ПРЭ-3/2,5-5426 УХЛ4 Предназначен для управления направлением движения потока сжатого воздуха в пневматических приводах практически во всех отраслях народного хозяйства. Работает на сжатом воздухе, очищенном до 10 класса чистоты или выше по ГОСТ 17433 и содержащем распыленные капельки масла кинематической вязкостью в диапазоне 10-35 мм²/с (сСт) при температуре окружающей среды 50 градусов по Цельсию с концентрацией одна-две капли на 1 м³ воздуха по ГОСТ 19862. Более подробную информацию о распределителе П-РЭ-3/2,5.5426.УХЛ4 можно получить у менеджеров нашей компании по телефонам, указанным в разделе Контакты. |
Пневмораспределитель П-РЭ 3/2.5 5425
|
|
Распределитель ПРЭ-3/2,5-5425 УХЛ4 Предназначен для управления направлением движения потока сжатого воздуха в пневматических приводах практически во всех отраслях народного хозяйства. Работает на сжатом воздухе, очищенном до 10 класса чистоты или выше по ГОСТ 17433 и содержащем распыленные капельки масла кинематической вязкостью в диапазоне 10-35 мм²/с (сСт) при температуре окружающей среды 50 градусов по Цельсию с концентрацией одна-две капли на 1 м³ воздуха по ГОСТ 19862. Более подробную информацию о распределителе П-РЭ-3/2,5.5425.УХЛ4 можно получить у менеджеров нашей компании по телефонам, указанным в разделе Контакты. |
Пневмораспределитель П-РЭ 3/2.5 5412
|
|
Распределитель ПРЭ-3/2,5-5412 УХЛ4 Предназначен для управления направлением движения потока сжатого воздуха в пневматических приводах практически во всех отраслях народного хозяйства. Работает на сжатом воздухе, очищенном до 10 класса чистоты или выше по ГОСТ 17433 и содержащем распыленные капельки масла кинематической вязкостью в диапазоне 10-35 мм²/с (сСт) при температуре окружающей среды 50 градусов по Цельсию с концентрацией одна-две капли на 1 м³ воздуха по ГОСТ 19862. Более подробную информацию о распределителе П-РЭ-3/2,5.5412.УХЛ4 можно получить у менеджеров нашей компании по телефонам, указанным в разделе Контакты. |

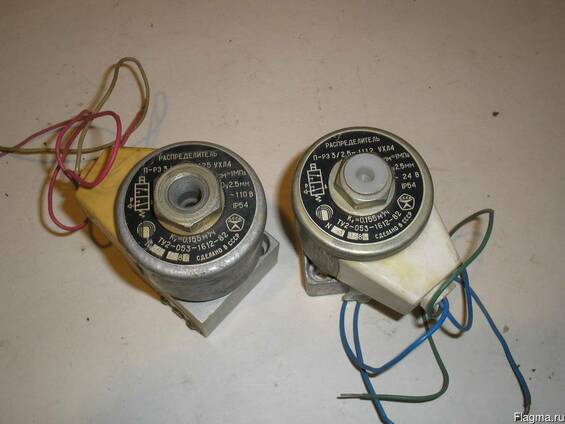

Пневмораспределитель П-РЭ 3/2.5 5411
|
|
Распределитель ПРЭ-3/2,5-5411 УХЛ4 Предназначен для управления направлением движения потока сжатого воздуха в пневматических приводах практически во всех отраслях народного хозяйства. Работает на сжатом воздухе, очищенном до 10 класса чистоты или выше по ГОСТ 17433 и содержащем распыленные капельки масла кинематической вязкостью в диапазоне 10-35 мм²/с (сСт) при температуре окружающей среды 50 градусов по Цельсию с концентрацией одна-две капли на 1 м³ воздуха по ГОСТ 19862. Более подробную информацию о распределителе П-РЭ-3/2,5.5411.УХЛ4 можно получить у менеджеров нашей компании по телефонам, указанным в разделе Контакты. |
Пример условного обозначения пневмораспределителя трехлинейного с электромагнитным управлением типа П-РЭ3/2,5, исполнение корпуса по присоединению к пневмосети - первое основание без ручного управления, присоединение к электросети (катушка старого образца) - через сальник, для работы на постоянном токе с напряжением 24 В, климатического исполнения для районов с умеренным и холодным климатом, категория размещения 4:
Пневмораспределитель П-РЭ-3/2,5-1112 УХЛ4.
