Пневмораспределители П-РЭ-3/2,5-1425
|
|
Пневмораспределители П-РЭ 3/2,5 1425, П-РЭ-3/2.5-1425, ПРЭ 3/2 5 1425 УХЛ4 с электромагнитным управлением используются для управления направлением движения потока сжатого воздуха в пневматических приводах практически во всех отраслях народного хозяйства.
Распределители П-РЭ3/2,5 работают на сжатом воздухе, очищенном до 10 класса чистоты или выше по ГОСТ 17433 и содержащем распыленные капельки масла кинематической вязкостью в диапазоне 10-35 мм²/с (сСт) при температуре окружающей среды 50 градусов по Цельсию с концентрацией одна-две капли на 1 м³ воздуха по ГОСТ 19862.
|
|
|
Пневмораспределители П-РЭ 3/2,5 монтируются в любом пространственном положении.
Пневмораспределители П РЭ 3 2 5 для присоединения к пневмосистеме устанавливают на комплектуемое устройство с выполненными в нем каналами для прохода сжатого воздуха и крепят двумя винтами через два отверстия диаметром 3,4 мм, 4,8 мм или 6,6 мм. При монтаже пневмораспределителей с притычным (стыковым) нижним и резьбовым исполнением электромагнитная катушка должна быть снята. Уплотнение рабочих каналов обеспечивается резиновыми кольцами находящимися в цековках корпуса.
Присоединение к пневмосистеме пневмораспределителей (пневмоклапанов) резьбового исполнения осуществляется резьбовыми отверстиями К1/8, K1/4.
Пневмораспределители П-РЭ-3/2,5-... выпускаются взамен устаревших аналогов ЛИЖК.306232.001.1112 УХЛ4, ЛИЖК.306232.001.1125 УХЛ4, ЛИЖК.306232.001.1126 УХЛ4 и т.д., а также взамен П-ЭПК-12.
|
Варианты исполнений пневмораспределителя П-РЭ 3/2,5
| Обозначение серии |
Диаметр условного прохода, мм |
Пропускная способность, м³/ч |
Присоединение |
Исполнение |
| Пневмораспределитель П-РЭ-3/2,5-1 |
2,5 |
0,16 |
К1/8" |
без ручного управления |
| Пневмораспределитель П-РЭ3/2,5-2 |
К1/4" |
без ручного управления |
| Пневмораспределитель П-РЭ3/2,5-3 |
К1/8" |
ручное кнопочное управление |
| Пневмораспределитель П-РЭ3/2,5-4 |
К1/8" |
фиксированное ручное управление |
| Пневмораспределитель П-РЭ-3/2,5-5 |
стыковое нижнее |
без ручного управления |
| Пневмораспределитель П-РЭ-3/2,5-6 |
стыковое нижнее |
ручное кнопочное управление |
| Пневмораспределитель П-РЭ-3/2,5-7312 |
стыковое боковое |
ручное кнопочное управление, пилот для У71-24(22,26)А |
Структура условного обозначения пневмораспределителей П-РЭ-3/2.5
| П-РЭ3/2,5 |
- |
7 |
|
3 |
- |
1 |
|
2 |
|
УХЛ4 |
|
| |
|
|
|
|
Климатическое исполнение ГОСТ 15150 (4)
|
 |
|
Электрическое напряжение: 1—12; 2—24; 3—36; 4—48; 5—110; 6—220.
|
|
|
Род тока: 1 - постоянный; 2 - переменный 50 Гц
|
|
|
Присоединение к электросети: 1 - через сальник; 2 - через разъем; 3 - без сальника, 4 - новая (действующая) катушка
|
|
|
Исполнение корпуса по присоединению к пневмосети и наличию ручного исполнения:
1 - резьбовое K1/8" без ручного управления
2 - резьбовое K1/4" без ручного управления
3 - резьбовое K1/8" с кнопочным управлением
4 - резьбовое K1/8" с фиксированным ручным управлением
5 - стыковое нижнее без ручного управления
6 - стыковое нижнее с кнопочным ручным управлением
7 - стыковое боковое с кнопочным ручным управлением
|
|
|
Пневмораспределитель 3-х линейный, электроуправляемый, с условным проходом 2,5 мм
|
Технические характеристики пневмораспределителей ПРЭ-3/2,5
| Наименование параметра |
Значение |
| Диаметр условного прохода, мм |
2,5 |
| Ном. / мин. давление, МПа |
1,0 / 0,1 |
Пропускная способность не менее, м³/ч:
-для всех исполнений, кроме П-РЭ3/2,5.73хх
-для П-РЭ3/2,5.73Ххх |
0,16
0,12 |
Время срабатывания не более, с:
- вкл. / выкл. при постоянном токе
- вкл. / выкл. при переменном токе |
0,025 / 0,012
0,012 |
| Утечка воздуха не более, см³/мин |
5 |
| Макс. число переключений в минуту |
500 |
Ном. напряжение питания, В:
пост. тока / перем. тока 50 Гц / перем. тока 60 Гц |
12,24,48,110 / 24,36,110,220 / 110,220 |
| Ном. потребляемая мощность не более: пост. тока, Вт / перем. тока 50 Гц, ВА / перемен. тока 60 Гц, ВА |
12 / 22 / 28 |
| Превышение температуры катушки над t окружающей среды не более, °С |
85 |
| Масса, кг |
0,5 |
Устройство и работа пневмораспределителей П-РЭ-3/2.5
|
|
В электромагнитной катушке 6 находится гильза 5 с завальцованным внутри неё упором. Внутри гильзы перемещается якорь 4 с уплотнительным узлом 3 и пружинами 1 и 2.
Ось уплотнительного узла расположена соосно оси седла 7.
При отключённом магните якорь прижимается пружиной к седлу, закрывая канал, через который нагнетается давление сжатого воздуха, а выходной канал соединен с атмосферой через пазы, находящиеся на внешней поверхности якоря (на рисунке не указано).
При подаче напряжения на электромагнит якорь, преодолевая усилие пружины, перемещается к упору, закрывая выход в атмосферу и открывая канал, соединенный с отверстием подвода сжатого воздуха. Воздух поступает в канал потребителя.
В некоторых исполнениях пневмораспределителей П-РЭ3/2,5 существует возможность ручного дублирования электрического сигнала. Например П-РЭ-3/2,5.7312 УХЛ4.
Стоит отметить, что ручное кнопочное дублирование предназначено для управления пневмораспределителем в наладочном режиме (при отключенном напряжении питания) и происходит путём поднятия якоря в верхнее, крайнее положение. Включение кнопочного управления пневмораспределителем происходит в процессе нажатия до отказа кнопки 8 (см. рисунок слева), которая находится на корпусе основания пневмораспределителя.
Степень защиты оболочки электромагнита IP 54 по ГОСТ 14254.
|
Пневмораспределитель П-РЭ 3/2,5 1126
|
|
Основные параметры распределителя ПРЭ 3/2.5.1126 УХЛ4:
— номинальное давление на входе 0,63 МПа;
— Пропускная способность не менее, м³/ч: - 0,16;
— Время срабатывания не более, с: - 0,025;
— Ном. напряжение питания, В - 220В 50Гц;
— вес не более 0,7 кг.
|

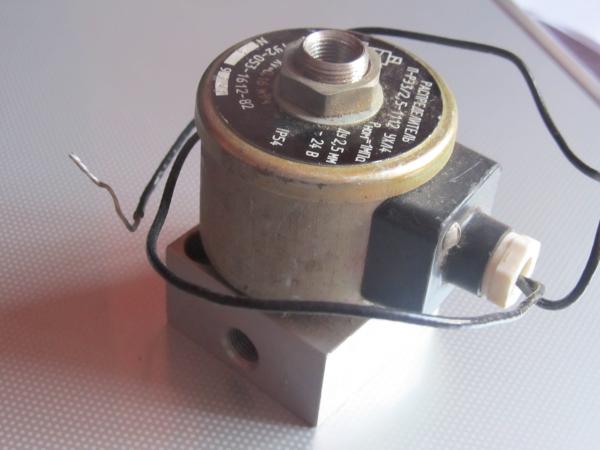

Пневмораспределитель П-РЭ 3/2,5 1112
|
|
Основные параметры распределителя ПРЭ 3/2.5.1112 УХЛ4:
— номинальное давление на входе 0,63 МПа;
— Пропускная способность не менее, м³/ч: - 0,16;
— Время срабатывания не более, с: - 0,025;
— Ном. напряжение питания, В - 24;
— вес не более 0,7 кг.
Более подробную информацию о распределителе П-РЭ-3/2.5-1112 УХЛ4 можно получить у менеджеров нашей компании по телефонам, указанным в разделе Контакты.
|
Пневмораспределитель П-РЭ 3/2,5 7312
|
|
Основные параметры распределителя ПРЭ-3/2.5.7312 старого и нового образца УХЛ4:
— номинальное давление на входе 0,63 МПа;
— Пропускная способность не менее, м³/ч: - 0,12;
— Время срабатывания не более, с: - 0,025;
— Ном. напряжение питания, В - 24;
— вес не более 0,7 / 1 кг.
Более подробную информацию о распределителе П-РЭ-3/2.5-7312 УХЛ4 можно получить у менеджеров нашей компании по телефонам, указанным в разделе Контакты.
|
Пневмораспределитель П-РЭ 3/2.5 5426
|
|
Распределитель ПРЭ-3/2,5-5426 УХЛ4
Предназначен для управления направлением движения потока сжатого воздуха в пневматических приводах практически во всех отраслях народного хозяйства.
Работает на сжатом воздухе, очищенном до 10 класса чистоты или выше по ГОСТ 17433 и содержащем распыленные капельки масла кинематической вязкостью в диапазоне 10-35 мм²/с (сСт) при температуре окружающей среды 50 градусов по Цельсию с концентрацией одна-две капли на 1 м³ воздуха по ГОСТ 19862.
Более подробную информацию о распределителе П-РЭ-3/2,5.5426.УХЛ4 можно получить у менеджеров нашей компании по телефонам, указанным в разделе Контакты.
|
Пневмораспределитель П-РЭ 3/2.5 5126
|
|
Распределитель ПРЭ-3/2,5-5126 УХЛ4
Предназначен для управления направлением движения потока сжатого воздуха в пневматических приводах практически во всех отраслях народного хозяйства.
Работает на сжатом воздухе, очищенном до 10 класса чистоты или выше по ГОСТ 17433 и содержащем распыленные капельки масла кинематической вязкостью в диапазоне 10-35 мм²/с (сСт) при температуре окружающей среды 50 градусов по Цельсию с концентрацией одна-две капли на 1 м³ воздуха по ГОСТ 19862.
Более подробную информацию о распределителе П-РЭ-3/2,5.5126.УХЛ4 можно получить у менеджеров нашей компании по телефонам, указанным в разделе Контакты.
|
Пневмораспределитель П-РЭ 3/2.5 5125
|
|
Распределитель ПРЭ-3/2,5-5125 УХЛ4
Предназначен для управления направлением движения потока сжатого воздуха в пневматических приводах практически во всех отраслях народного хозяйства.
Работает на сжатом воздухе, очищенном до 10 класса чистоты или выше по ГОСТ 17433 и содержащем распыленные капельки масла кинематической вязкостью в диапазоне 10-35 мм²/с (сСт) при температуре окружающей среды 50 градусов по Цельсию с концентрацией одна-две капли на 1 м³ воздуха по ГОСТ 19862.
Более подробную информацию о распределителе П-РЭ-3/2,5.5125.УХЛ4 можно получить у менеджеров нашей компании по телефонам, указанным в разделе Контакты.
|
Пневмораспределитель П-РЭ 3/2.5 5112
|
|
Распределитель ПРЭ-3/2,5-5112 УХЛ4
Предназначен для управления направлением движения потока сжатого воздуха в пневматических приводах практически во всех отраслях народного хозяйства.
Работает на сжатом воздухе, очищенном до 10 класса чистоты или выше по ГОСТ 17433 и содержащем распыленные капельки масла кинематической вязкостью в диапазоне 10-35 мм²/с (сСт) при температуре окружающей среды 50 градусов по Цельсию с концентрацией одна-две капли на 1 м³ воздуха по ГОСТ 19862.
Более подробную информацию о распределителе П-РЭ-3/2,5.5112.УХЛ4 можно получить у менеджеров нашей компании по телефонам, указанным в разделе Контакты.
|
Пневмораспределитель П-РЭ 3/2.5 5111
|
|
Распределитель ПРЭ-3/2,5-5111 УХЛ4
Предназначен для управления направлением движения потока сжатого воздуха в пневматических приводах практически во всех отраслях народного хозяйства.
Работает на сжатом воздухе, очищенном до 10 класса чистоты или выше по ГОСТ 17433 и содержащем распыленные капельки масла кинематической вязкостью в диапазоне 10-35 мм²/с (сСт) при температуре окружающей среды 50 градусов по Цельсию с концентрацией одна-две капли на 1 м³ воздуха по ГОСТ 19862.
Более подробную информацию о распределителе П-РЭ-3/2,5.5111.УХЛ4 можно получить у менеджеров нашей компании по телефонам, указанным в разделе Контакты.
|
Пневмораспределитель П-РЭ 3/2.5 6126
|
|
Основные параметры распределителя ПРЭ 3/2.5-6126, П-РЭ-3/2,5-6126 УХЛ4:
— номинальное давление на входе 1 МПа;
— Пропускная способность не менее 0,2 м³/ч;
— Ном. напряжение питания -220В 50Гц;
— Диаметр условного прохода 2,5 мм;
— вес не более 1 кг.
|
Пневмораспределитель П-РЭ 3/2.5 6125
|
|
Основные параметры распределителя ПРЭ 3/2.5-6125, П-РЭ-3/2,5-6125 УХЛ4:
— номинальное давление на входе 1 МПа;
— Пропускная способность не менее 0,2 м³/ч;
— Ном. напряжение питания -12В;
— Диаметр условного прохода 2,5 мм;
— вес не более 1 кг.
|
Пневмораспределитель П-РЭ 3/2.5 6112
|
|
Основные параметры распределителя ПРЭ 3/2.5-6112, П-РЭ-3/2,5-6112 УХЛ4:
— номинальное давление на входе 1 МПа;
— Пропускная способность не менее 0,2 м³/ч;
— Ном. напряжение питания -24В;
— Диаметр условного прохода 2,5 мм;
— вес не более 1 кг.
|
Пневмораспределитель П-РЭ 3/2.5 6111
|
|
Основные параметры распределителя ПРЭ 3/2.5-6111, П-РЭ-3/2,5-6111 УХЛ4:
— номинальное давление на входе 1 МПа;
— Пропускная способность не менее 0,2 м³/ч;
— Ном. напряжение питания -12В;
— Диаметр условного прохода 2,5 мм;
— вес не более 1 кг.
|
Пневмораспределитель П-РЭ 3/2,5 1425
|
|
Основные параметры распределителя ПРЭ-3/2.5.1425 УХЛ4:
— номинальное давление на входе 1 МПа;
— Пропускная способность не менее 0,16 м³/ч;
— Ном. напряжение питания 110В;
— Диаметр условного прохода 2,5 мм;
— вес не более 1 кг.
|
Пневмораспределитель П-РЭ 3/2,5 1412
|
|
Основные параметры распределителя ПРЭ-3/2.5.1412 УХЛ4:
— номинальное давление на входе 1 МПа;
— Пропускная способность не менее 0,16 м³/ч;
— Ном. напряжение питания 24В постоянный ток;
— Диаметр условного прохода 2,5 мм;
— вес не более 1 кг.
|
Пневмораспределитель П-РЭ 3/2,5 1426
|
|
Основные параметры распределителя ПРЭ-3/2.5.1426 УХЛ4:
— номинальное давление на входе 1 МПа;
— Пропускная способность не менее 0,16 м³/ч;
— Ном. напряжение питания 220В переменный ток;
— Диаметр условного прохода 2,5 мм;
— вес не более 1 кг.
|
Пневмораспределитель П-РЭ 3/2.5 7325
|
|
Основные параметры распределителя ПРЭ 3/2,5.7325 УХЛ4:
— номинальное давление на входе 1 МПа;
— Пропускная способность не менее 0,25 м³/ч;
— Ном. напряжение питания 110В переменный ток 50Гц;
— Диаметр условного прохода 2,5 мм;
— вес не более 1 кг.
|
Пневмораспределитель П-РЭ 3/2,5 7412
|
|
Основные параметры распределителя ПРЭ 3/2.5.7412 УХЛ4:
— номинальное давление на входе 1 МПа;
— Пропускная способность не менее 0,25 м³/ч;
— Ном. напряжение питания -24В постоянный ток;
— Диаметр условного прохода 2,5 мм;
— вес не более 1 кг.
|
Пример обозначения при заказе пневмораспределителя трехлинейного с электромагнитным управлением типа П-РЭ3/2,5, без ручного управления, присоединение к электросети - через сальник, для работы на переменном токе с частотой 50 Гц, с электрическим напряжением 220 В, климатического исполнения УХЛ, категории размещения 4:
- пневмораспределитель П-РЭ-3/2,5-1126 УХЛ4.
|
