Пневмораспределители 5Р4 231-04-0-1, 231-14-0-1, 231-13-0-1, 232-14-0-1, 232-04-0-1, 232-13-0-1, 211-04-0, 211-14-0, 212-04-0, 212-14-0, 311-14-0, 311-04-0, 331-14-0-1, 331-04-0-1, 211-13-0, 212-13-0, 311-13-0, 331-13-0-1, 231-54-0-1, 232-54-0-1, 331-54-0-1, 231-84-0-1, 232-84-0-1, 331-84-0-1, 231-34-0-1, 232-34-0-1, 331-34-0-1 А220, А110, Д24 УХЛ4 золотниковые пятилинейные предназначены для изменения направления и перекрытия потоков сжатого воздуха в пневмосистемах. В зависимости от пневмосхемы, распределитель может быть с односторонним / двусторонним пневмоуправление или электропневмоуправлением (с электромагнитам П-ЭПР3).

Данные распределители 5Р4 выпускаются со стыковым, либо с трубным присоединением. Трубный монтаж осуществляется с помощью монтажных плит.

Указания по применению.

Маркировка отверстий для соединения распределителя с монтажной плитой:

• 1 – подвод воздуха;
• 2 и 4 – выход к потребителю;
• 3 и 5 – выход в атмосферу;
• 12 – подвод давления управления, при наличии которого соединяются линии 1 и 2, 4 и 5;
• 14 – подвод давления управления, при наличии которого соединяются линии 1 и 4, 2 и 3.

 Габариты стыковой поверхности (без монтажной плиты) для пневмораспределителей 5Р4 – 2 по ДСТУ 2144-93 (ГОСТ 30016-93).

Распределители 5Р4-231(232)-13(14,04)-0-1 Д24, А110,А220 применяются в пневматических системах, работающих при давлении сжатого воздуха до 1,0 Мпа (10 кгс/см²), очищенного не грубее 10 класса загрязненности по ГОСТ 17433 и содержащего распыленное масло вязкостью 10 – 35мм²/с (10 – 35 сСт) при температуре 50°C с концентрацией 1-2 капли на 1м³ воздуха, приведенного к нормальным условиям (температура 20°C, давление 101325 Па).

Климатические исполнения УХЛ и О, категория размещения – 4 по ГОСТ 15150. Исполнение О – только для стран с тропическим климатом.

Виброустойчивость и вибропрочность распределителей соответствуют II степени жесткости по ГОСТ 28988.

Степень защиты оболочки электромагнитов распределителя с электромагнитным управлением – IP 54 по ГОСТ 14254.

Допускается превышение температуры нагрева обмотки катушки распределителя – не более 85°C над температурой окружающей среды.

Размер монтажной поверхности – 2 по ИСО 5599/1.

ВНИМАНИЕ!!! При монтаже пневмораспределителей 5Р4-212-… и 5Р4-232-… ось золотника должна находиться в горизонтальном положении. Монтажное расположение пневмораспределителей других схем – любое.

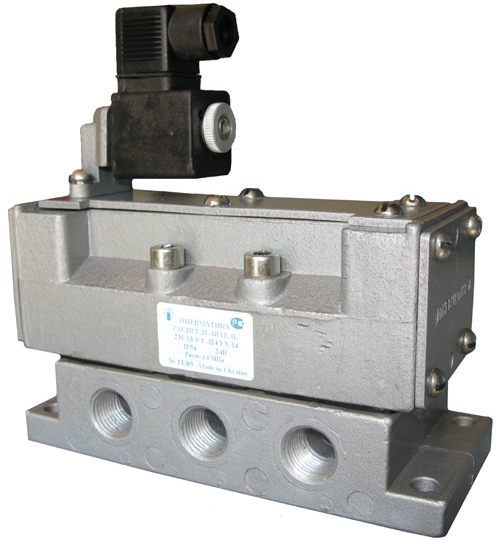

 Основные параметры распределителя 5Р4.231-14-0-1 А220 (А110,Д24) УХЛ4:

— номинальное давление на входе 1 МПа;
— условный проход 10 мм;
— пропускная способность, Кv, м3/ч, не менее 1,65;
— номинальная потребляемая мощность, не более 12 Вт;

- электромагнитное управление - одностороннее;
— вес не более 5,2 кг.

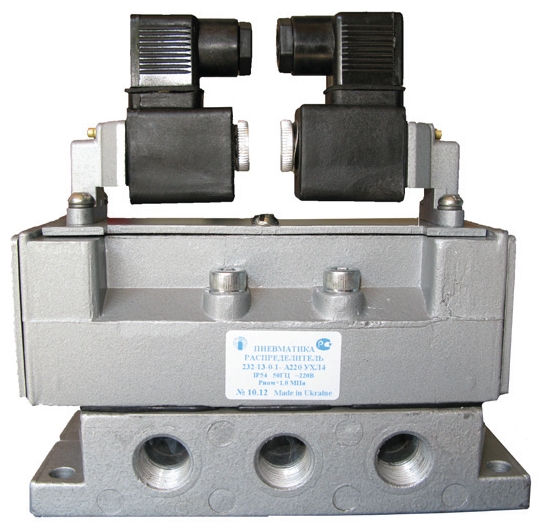

 Основные параметры распределителя 5Р4.232-14-0-1 А220 (А110,Д24) УХЛ4:

— номинальное давление на входе 1 МПа;
— условный проход 10 мм;
— пропускная способность, Кv, м3/ч, не менее 1,65;
— номинальная потребляемая мощность, не более 12 Вт;

- электромагнитное управление - двухстороннее;
— вес не более 6,2 кг.

 Основные параметры распределителя 5Р4.231-04-0-1 А220 (А110,Д24) УХЛ4:

— номинальное давление на входе 1 МПа;
— условный проход 10 мм;
— пропускная способность, Кv, м3/ч, не менее 1,65;
— номинальная потребляемая мощность, не более 12 Вт;

- электромагнитное управление - одностороннее;

- исполнение - стыковое, без плиты;
— вес не более 3,9 кг.

 Основные параметры распределителя 5Р4.232-04-0-1 А220 (А110,Д24) УХЛ4:

— номинальное давление на входе 1 МПа;
— условный проход 10 мм;
— пропускная способность, Кv, м3/ч, не менее 1,65;
— номинальная потребляемая мощность, не более 12 Вт;

- электромагнитное управление - двухстороннее;
— вес не более 6,2 кг.
