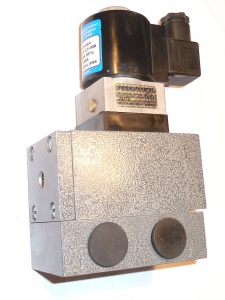

Пневмораспределитель трехлинейный 3РК
Пневмораспределители 3РК (3РК-10 Э-1, 3РК-10 Э-2, 3РК-16 Э-1, 3РК-16 Э-2, 3РК-16 Э-3, 3РК-10 П-1; 3РК-10 П-2, ЗРК-16 П-1, ЗРК-16 П-2, 3РК-16 П-3, 3РК-20 Э-1, 3РК-20 Э-2, 3РК-25 Э-1, 3РК-25 Э-2, 3РК-25 Э-3, 3РК-20 П-1, 3РК-20 П-2, 3РК-25 П-1, 3РК-25 П-2, 3РК-25 П-3, 3РК-32 Э, 3РК-40 Э-1, 3РК-40 Э-2, 3РК-40 Э-3, 3РК-32 П-1, 3РК-32 П-2, 3РК-40 П-1, 3РК-40 П-2, 3РК-40 П-3) предназначены для изменения направления потоков сжатого воздуха в пневматических системах управления.
Технические характеристики распределителей 3РК
|
Параметры
|
Данные
|
|
ЗРК
10 П
|
ЗРК
16 П
|
ЗРК
20 П
|
ЗРК
25 П
|
ЗРК
32 П
|
ЗРК
40 П
|
ЗРК
10 Э
|
ЗРК
16 Э
|
ЗРК
20 Э
|
ЗРК
25 Э
|
ЗРК
32 Э
|
ЗРК
40 Э
|
|
Условный проход, мм
|
10
|
16
|
20
|
25
|
32
|
40
|
10
|
16
|
20
|
25
|
32
|
40
|
|
Номинальное давление, МПа
|
1,0
|
|
min. давление, МПа, не более
|
0,25
|
|
min. давление управления, МПа, не более
|
0,08+0,6 Р раб
|
-
|
|
Пропускная способность, Kv , м3/ч
|
1,6
|
3,0
|
5,0
|
6,3
|
10,0
|
1,6
|
3,0
|
5,0
|
6,3
|
10,0
|
|
Напряжение, В:
- постоянного тока
- переменного тока, 50 Гц
|
-
|
24,48, 110
24, 110, 220
|
|
Мощность электромагнита, не более:
- постоянного тока, Вт
- переменного тока, 50 Гц, В*А
|
-
|
8
10
|
12
22
|
|
Время срабатывания, с, не более:
- включение
- выключение
|
0,08
|
0,1
0,125
|
0,08
|
0,1
0,125
|
|
Утечка воздуха, см3/мин, не более
|
100
|
150
|
100
|
150
|
|
Мах частота включений, с
|
7,5
|
3,3
|
5,8
|
2,5
|
Пневмораспределитель 3РК 25 Э1
 |
Пневмораспределитель 3РК 25 Э 1 трехлинейный, с условным проходом 25 мм с односторонним электропневматическим управлением и пружинным возвратом предназначен для коммутации пневматических сигналов в пневмоприводах различного назначения и рассчитаны на работу с цилиндрами больших диаметров (до 250мм), обеспечивая высокие скорости перемещения штока цилиндра.
Основные параметры распределителя П Р13Э 25/10 УХЛ4:
— номинальное давление 1 МПа;
— условный проход 25 мм.;
— пропускная способность 5 м /ч;
— минимальное рабочее давление 0,25 МПа;
— вес не более 9 кг.
|
Пневмораспределитель 3РК 40 П1
 |
Пневмораспределитель 3РК 40 П1 трехлинейный, с условным проходом 40 мм с односторонним пневматическим управлением и пружинным возвратом предназначен для коммутации пневматических сигналов в пневмоприводах различного назначения и рассчитаны на работу с цилиндрами больших диаметров (до 250мм), обеспечивая высокие скорости перемещения штока цилиндра.
Основные параметры распределителя 3РК-40 П 1 УХЛ4:
— номинальное давление 1 МПа;
— условный проход 40 мм.;
— пропускная способность 15 м /ч;
— минимальное рабочее давление 0,25 МПа;
— вес не более 9 кг.
|
Номенклатура распределителей 3РК и аналоги П-Р13П
|
№
|
Пневмораспределитель трехлинейный двухпозиционный клапанного типа 3РК
|
Аналоги
|
|
1
|
ЗРК 10 Э-1 (Dy10) (с электропневмоуправлением, с конической резьбой)
|
Аналог 3РК-10Э-1: ПР-13Э 10/1
|
|
2
|
ЗРК 10 Э-2 (Dy10) (с электропневмоуправлением, с трубной резьбой)
|
|
|
3
|
ЗРК 16 Э-1 (Dy16) (с электропневмоуправлением, с конич. резьбой)
|
Аналог 3РК-16Э-1: ПР-13Э 16/1
|
|
4
|
ЗРК 16 Э-2 (Dy16) (с электропневмоуправлением, с трубной резьбой)
|
|
|
5
|
ЗРК 16 Э-3 (Dy16) (с электропневмоуправлением, стыковое)
|
|
|
6
|
ЗРК 10 П-1; ЗРК-10П-2 (Dy10) (с пневмоуправ., с кон. и труб.резьбой)
|
Аналог 3РК-10П-1: ПР-13П 10/1
|
|
7
|
ЗРК 16 П-1 (Dy16) (с пневмоуправ., с конической резьбой)
|
Аналог 3РК-16П-1: ПР-13П 16/1
|
|
8
|
ЗРК 16 П-2 (Dy16) (с пневмоуправ., с трубной резьбой)
|
|
|
9
|
3РК 16 П-3 (Dy16) (с пневмоуправлением, стыковое)
|
|
|
10
|
3РК 20 Э-1 (Dy20) (с электроуправлением)
|
Аналог 3РК-20Э-1: ПР-13Э 20/1
|
|
11
|
3РК 20 Э-2 (Dy20) (с электроуправлением)
|
|
|
12
|
3РК 25 Э-1 (Dy25) (с электроуправлением)
|
Аналог 3РК-25Э-1: ПР-13Э 25/1
|
|
13
|
3РК 25 Э-2 (Dy25) (с электроуправлением)
|
|
|
14
|
3РК 25 Э-3 (Dy25) (с электроуправлением)
|
|
|
15
|
3РК 20 П-1 (Dy20) (с пневмоуправлением)
|
Аналог 3РК-20П-1: ПР-13П 20/1
|
|
16
|
3РК 20 П-2 (Dy20) (с пневмоуправлением)
|
|
|
17
|
3РК25П-1 (Dy25) (с пневмоуправлением)
|
Аналог 3РК-25П-1: ПР-13П 25/1
|
|
18
|
3РК 25 П-2 (Dy25) (с пневмоуправлением)
|
|
|
19
|
3РК 25 П-3 (Dy25) (с пневмоуправлением)
|
|
|
20
|
3РК 32 Э (Dy32) (с электроуправлением)
|
Аналог 3РК-32Э-1: ПР-13Э 32/1
|
|
21
|
3РК 40 Э-1 (Dy40) (с электроуправлением)
|
Аналог 3РК-40Э-1: ПР-13Э 40/1
|
|
22
|
3РК40Э-2 (Dy40) (с электроуправлением)
|
|
|
23
|
3РК 40 Э-3 (Dy40) (с электроуправлением)
|
|
