Пневмораспределители В63 11А, В74 21А, В79 11А УХЛ4 четырехлинейные с пневматическим, механопневматическим и механическим управлением применяются для изменения направления движения потока сжатого воздуха в пневматических приводах общепромышленного назначения.

     Функциональная схема пневмораспределителей данного типа - двухпозиционные четырехлинейные:
     -пневмораспределитель В63-11А с двусторонним пневматическим управлением;

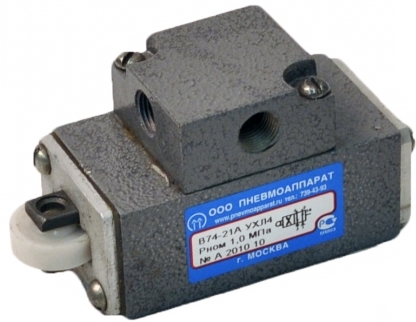

     -пневмораспределитель В74-21А с путевым односторонним управлением (толкатель с роликом) и пневматическим возвратом;
     -пневмораспределитель В79-11А с путевым односторонним управлением с малым усилием (рычаг) и пружинным возвратом.

     Конструкция распределительного устройства - плоский золотник. Данный золотник может находится в одном из крайних положений. Присоединение к пневмолиниям коническое резьбовое 1/8 дюйма (резьбовые отверстия в плите, трубы в стороны).

     Пневмораспределители В63-11, В74-21, В79-11 сконструированы для работы на сжатом воздухе давлением от 1 до 10 бар (или, что одно и то же - 0,1...1 МПа). Сжатый воздух должен быть очищен не грубее 10 класса по ГОСТ 17433 и содержать распылённое масло (для распыления масла в сжатый воздух рекомендуется применять маслораспылитель 121-16) вязкостью 10-35 сантистокс при температуре 50 по Цельсию с концентрацией 2-4 капли на 1м³ сжатого воздуха, приведенного к требованиям условий ГОСТ 12449.

     Не запрещается работа пневмораспределителей данного типа на сжатом воздухе, не содержащем распыленное масло, но в этом случае срок эксплуатации пневмораспределителя сокращается.

     Замечания к монтажу пневмораспределителей:
     при установке пневмораспределителя В7421А необходимо обеспечить полный ход ролика (около 6 мм);
     а для пневмораспределителя В7911А - в пределах 2,5...7,5 мм

   Основные параметры распределителя В 63 11 А УХЛ4:

— условный проход 4 мм;
— присоединение пневмолиний - К 1/8";

— номинальное давление 1 МПа;
— пропускная способность не менее 300 м³/час;

- управление - с двусторонним пневматическим управлением;
— вес не более 0,22 кг.

   Основные параметры распределителя В 79 11 А УХЛ4:

— условный проход 4 мм;
— присоединение пневмолиний - К 1/8";

— номинальное давление 1 МПа;
— пропускная способность не менее 300 м³/час;

- управление - с путевым односторонним управлением с малым усилием (рычаг) и пружинным возвратом;
— вес не более 0,22 кг.

   Основные параметры распределителя В 74 21 А УХЛ4:

— условный проход 4 мм;
— присоединение пневмолиний - К 1/8";

— номинальное давление 1 МПа;
— пропускная способность не менее 300 м³/час;

- управление -
с путевым односторонним управлением (толкатель с роликом) и пневматическим возвратом;

— вес не более 0,22 кг.
