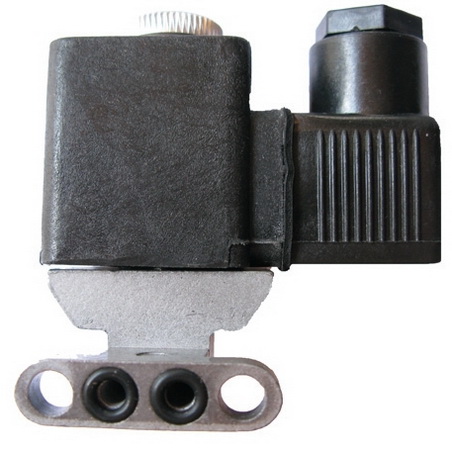

Описание пневмораспределителя П-ЭПР3-612 (615, 625, 626)

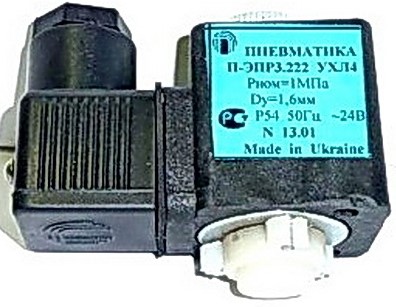

Трехлинейные двухпозиционные распределители П-ЭПР3, П-ЭПР 3 612, 625, 626 УХЛ4 с электромагнитным управлением используются для управления потоком очищенного сжатого воздуха в приводах различных пневматических систем. Распределители отличаются компактной конструкцией, высокой скоростью срабатывания.

Наличие электромагнитной катушки (соленоида) П-ЭПР3 позволяет дистанционно управлять работой пневмораспределителя П-ЭПРЗ и осуществлять его подключение к питающей сети как постоянного тока (12, 24, 48, 110В) так и переменного тока (24, 36, 42, 110, 220, 380В).
Возможно использование других электромагнитов при соответствии их характеристик и размеров.

Наибольшее применение пневмораспределители П-ЭПР3.612, П-ЭПР3.615 нашли как управляющие элементы в составе трехлинейных сдвоенных клапанов 3МП16(М), 3МП25(М).
Так же они входят в состав ремонтного комплекта №3 3МП16(М) и 3МП25(М).

Условное обозначение пневмораспределителей П-ЭПР3

П-ЭПР3	.	6		1		2		УХЛ4
								Климатическое исполнение
						Электрическое напряжение: 1-12, 2-24, 3-36, 4-48, 5-110, 6-220 В
				Тип тока: 1 - постоянный (12,24, 48, 110 В); 2 - переменный с частотой 50Гц (24, 36, 110, 220В)
		Конструктивное исполнение: 1 - встраиваемое без ручного управления; 2 - встраиваемое с возможностью применения ручного управления; 3 - корпусное резьбовое без ручного управления; 4 - корпусное стыковое нижнее с кнопочным ручным управлением; 5 - корпусное стыковое боковое без ручного управления; 6- корпусное стыковое боковое с кнопочным ручным управлением; 7 - корпусное стыковое боковое с кнопочным ручным управлением и фиксированным положением катушки электромагнита
П-ЭПР3 - условное наименование изделия.

   Основные параметры распределителя П ЭПР 3 412 УХЛ4:
— номинальное давление на входе 0,63 МПа;
— условный проход - 1,6 мм;
— число срабатываний - 500 мин^-1;
— присоединение к пневмосистеме - корпусное стыковое нижнее с кнопочным ручным управлением;
— вес не более 1 кг.

   Основные параметры распределителя П ЭПР 3 612 УХЛ4:
— номинальное давление на входе 0,63 МПа;
— условный проход - 1,6 мм;
— число срабатываний - 500 мин^-1;
— присоединение к пневмосистеме - корпусное стыковое боковое без ручного управления;
— вес не более 1 кг.

   Основные параметры распределителя П ЭПР 3 612 УХЛ4:
— номинальное давление на входе 0,63 МПа;
— условный проход - 1,6 мм;
— число срабатываний - 500 мин^-1;
— присоединение к пневмосистеме - корпусное стыковое боковое с кнопочным ручным управлением;
— вес не более 1 кг.

   Основные параметры распределителя П ЭПР 3 712 УХЛ4:
— номинальное давление на входе 0,63 МПа;
— условный проход - 1,6 мм;
— число срабатываний - 500 мин^-1;
— присоединение к пневмосистеме - корпусное стыковое боковое с кнопочным ручным управлением и фиксированным положением катушки электромагнита;
— вес не более 1 кг.
