Пневмораспределитель крановый КРу16.5
от 2 ₴
Показать оптовые ценыМинимальная сумма заказа на сайте — 300 ₴
- В наличии
- Оптом и в розницу
- Код: кру16
- +380 (93) 845-70-32Отдел продаж
Пневмораспределители крановые КРу 16.5
Пневмораспределители крановые КРу 16 5, КРу16.5, КРу16-5 УХЛ4 с ручным управлением предназначен для изменения направления и перекрытия потоков сжатого воздуха в пневмосистемах различного назначения. Пневмораспределители крановые КРу16 украинского производства являются аналогами отечественных пневмораспределителей типа В71-24M-01 и АВ71-24А.
Распределители КРу16-1(2,3,4,5,6,7,8,9,10) работают на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433-80 и содержащем распыленное масло.
Основные характеристики пневмораспределителей
КРу16.1, КРу 16.2, КРу 16.3, КРу 16.4, КРу 16.5, КРу 16.6, КРу 16.7, КРу 16.8, КРу 16.9, КРу 16.10
| Параметр | Нормы для типоразмеров | |||||||||
| КРу16.1 | КРу16.2 | КРу16.3 | КРу16.4 | КРу16.5 | КРу16.6 | КРу16.7 | КРу16.8 | КРу16.9 | КРу16.10 | |
| Номинальное давление, МПа | 1,0 | |||||||||
| Условный проход, мм | 16 | 10 | 16 | 10 | 10 | 16 | 10 | 10 | 6 | 6 |
| Количество линий | 4 | 4 | 4 | 4 | 4 | 4 | 6 | 6 | 4 | 4 |
| Количество позиций | 3 | 3 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 |
| Присоединение к пневмосистеме | Бок. | Бок. | Бок. | Нижн. | Бок. | Нижн. | Бок. | Нижн. | Бок. | Нижн. |
| Пропускная способность, Кv, м3/ч, не менее | 2,5 | 1,3 | 2,5 | 1,3 | 1,3 | 2,5 | 1,3 | 1,3 | 0,6 | 0,6 |
| Усилие на органе управления, Н, не более | 40 | |||||||||
| Общая утечка воздуха, см3/мин, не более | 200 | |||||||||
| Присоединительная резьба по ГОСТ6111-52 | К1/2" | К3/8" | К1/2" | К3/8" | К3/8" | К1/2" | К3/8" | К3/8" | К1/4" | К1/4" |
| Полный средний ресурс, циклов, не менее | 2*106 | |||||||||
| Средняя наработка до отказа, циклов, не менее | 1*106 | |||||||||
| Масса, кг | 0,9 | 0,5 | ||||||||
ПРИМЕЧАНИЕ:
- вибропрочность и виброустойчивость распределителей соответствуют II степени жесткости по ГОСТ 28988-91.
- при монтаже пневмораспределителя закрепляются в любом пространственном положении четырьмя винтами через отверстия 7 мм (или 5,5 мм).
- присоединение к пневмосети осуществляется при помощи резьбовых отверстий, которые маркируются следующим образом:
1 — для подвода воздуха;
2, 4, 6, 8 — для выхода к потребителю;
3 — для выхода в атмосферу.
Габаритные и присоединительные размеры пневмораспределителей КРу
Пневмораспределитель КРу16-1
|
|
Основные параметры распределителя кранового КРу 16.1 УХЛ4: — номинальное давление на входе 1 МПа; — общая утечка воздуха, см3/мин, не более 200; — присоединительная резьба по ГОСТ6111-52 - К1/2"; — масса распределителя, не более 0,9 кг.; |
Пневмораспределитель КРу16-2
|
|
Основные параметры распределителя кранового КРу16.2 УХЛ4: — номинальное давление на входе 1 МПа; — общая утечка воздуха, см3/мин, не более 200; — присоединительная резьба по ГОСТ6111-52 - К1/2"; — масса распределителя, не более 0,9 кг.; |
Пневмораспределитель КРу16-3
|
|
Основные параметры распределителя кранового КРу16.3 УХЛ4: — номинальное давление на входе 1 МПа; — общая утечка воздуха, см3/мин, не более 200; — присоединительная резьба по ГОСТ6111-52 - К1/2"; — масса распределителя, не более 0,9 кг.; |
Пневмораспределитель КРу16-4
|
|
Основные параметры распределителя кранового КРу 16.4 УХЛ4: — номинальное давление на входе 1 МПа; — общая утечка воздуха, см3/мин, не более 200; — присоединительная резьба по ГОСТ6111-52 - К3/8"; — масса распределителя, не более 0,9 кг.; |

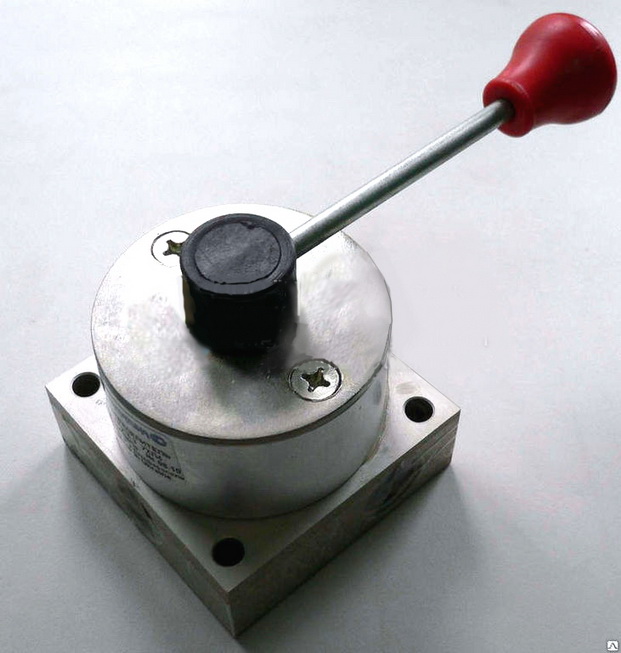

Пневмораспределитель КРу16-5
|
|
Основные параметры распределителя кранового КРу16.5 УХЛ4: — номинальное давление на входе 1 МПа; — общая утечка воздуха, см3/мин, не более 200; — присоединительная резьба по ГОСТ6111-52 - К3/8"; — масса распределителя, не более 0,9 кг.; |
Пневмораспределитель КРу16-6
|
|
Основные параметры распределителя кранового КРу 16.6 УХЛ4: — номинальное давление на входе 1 МПа; — общая утечка воздуха, см3/мин, не более 200; — присоединительная резьба по ГОСТ6111-52 - К1/2"; — масса распределителя, не более 0,9 кг.; |

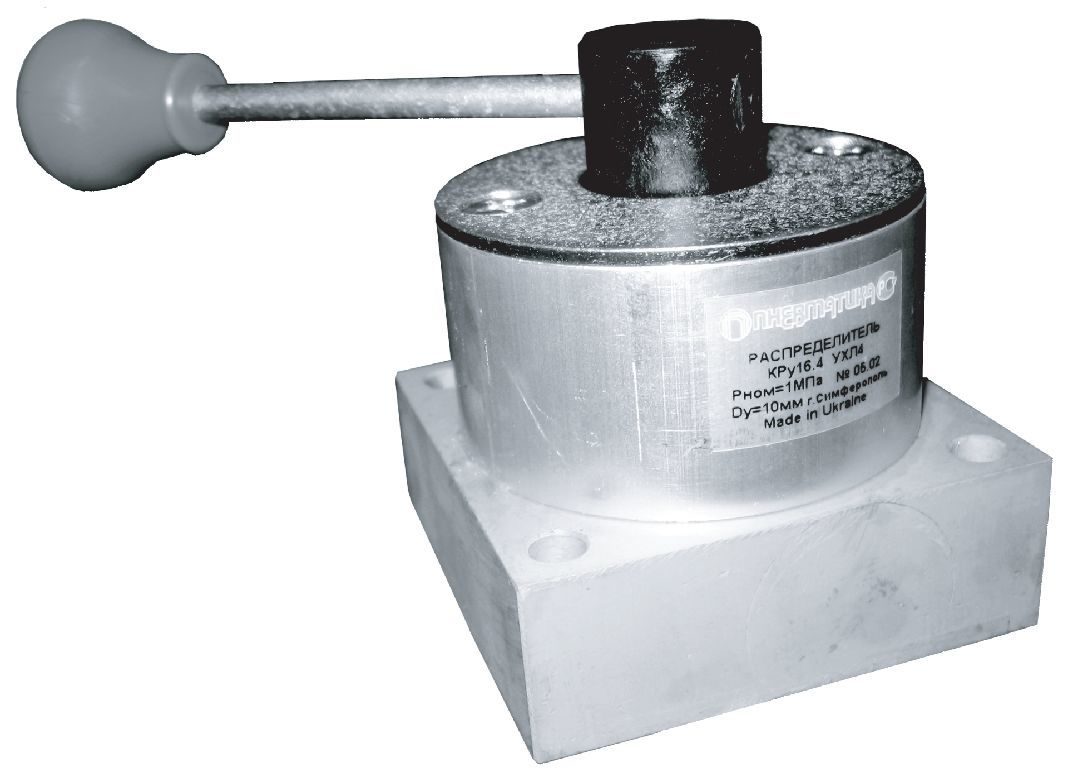

Пневмораспределитель КРу16-10
|
|
Основные параметры распределителя кранового КРу 16.10 УХЛ4: — номинальное давление на входе 1 МПа; — общая утечка воздуха, см3/мин, не более 200; — присоединительная резьба по ГОСТ6111-52 - К3/8"; — масса распределителя, не более 0,9 кг.; |
Примеры записи условного обозначения:
распределитель крановый, четырехлинейный, двухпозиционный, с условным проходом 16 мм и присоединением к пневмосистеме сбоку, климатического исполнения УХЛ, категории размещения 4:
- пневмораспределитель крановый КРу 16.3 УХЛ4;
- то же, для распределителя c условным проходом 10 мм и присоединением к пневмосистеме снизу:
- пневмораспределитель КРу16.4 УХЛ4;
- то же, для распределителя c условным проходом 6 мм, четырехлинейного, трехходового с присоединением к пневмосистеме снизу:
- пневмораспределитель КРу16.10 УХЛ4.
- Цена: от 2 ₴
