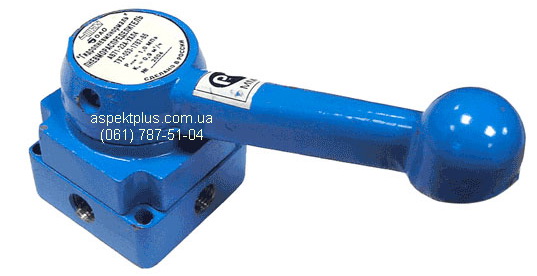

Пневмораспределители крановые В71-24А
|
|
Распределители крановые пневматические В71 24А УХЛ4 (ТУ-53-1787-86) четырех- и шестилинейныелинейные трёхпозиционные с условным проходом 6, 10 и 16 мм с ручным управлением, рассчитанные на номинальное давление 1 МПа (10 кг/см²), предназначены для изменения направлений потоков сжатого воздуха в пневмоприводах различного назначения и изготавливаются для нужд народного хозяйства и для комплектации станков и роботов поставляемых на экспорт. Присоединение пневмолиний распределителя пневматического кранового В71,АВ71-23А(24А,22А,33А,33М) - резьбовое. Большие фотографии пневмораспределителей (А)В71-2 |
Основные технические характеристики
| Параметр | Нормы для типоразмеров | |||
| В71-22А АВ71-22А |
В71-23А АВ71-23А |
В71-24А АВ71-24А |
В71-33А В71-33М | |
| Условный проход, мм | 6 | 10 | 16 | 10 |
| Номинальное давление, МПа | 1,0 | |||
| Пропускная способность, Кv по ГОСТ14691-69, м3/ч, не менее | 0,9 | 1,6 | 3,6 | 1,6 |
| Усилие переключения при номинальном давлении, Н (кгс), не более | 39,2 (4) | |||
| Утечки воздуха из-под золотника при номинальном давлении, см3/мин, не более | 350 | 500 | ||
| Число линий | 4 | 6 | ||
| Полный 90%-ный ресурс, циклов, не менее | 4*106 | |||
| Масса, кг | 0,33 | 0,85 | 0,95 | 0,9 |
| Присоединительные резьбы по ГОСТ6111-52 | К1/4" | К3/8" | К1/2" | К3/8" |
| Габаритные размеры, мм | 63х69х97 | 70х71х107 | 86х78х115 | 86х76х112 |
Таблица соответствия распределителей крановых В71, АВ71
| Наименование | Аналог | Условный проход, мм | Пропускная способность, м³/ч | Номинальное давление, Мпа |
| Пневмораспределитель 08-11 | Пневмораспределитель В71-22А | 6 | 0,9 | 1,0 |
| Пневмораспределитель 08-21 | Пневмораспределитель АВ71-22А | 6 | 0,9 | 1,0 |
| Пневмораспределитель 12-11 | Пневмораспределитель В71-23А | 10 | 1,6 | 1,0 |
| Пневмораспределитель 12-21 | Пневмораспределитель АВ71-23А | 10 |
1,6 | 1,0 |
| Пневмораспределитель 16-11 | Пневмораспределитель В71-24А | 16 | 3,6 | 1,0 |
| Пневмораспределитель 16-21 | Пневмораспределитель АВ71-24А | 16 | 3,6 | 1,0 |
| Пневмораспределитель В71-33М | Пневмораспределитель В71-33А | 10 | 1,6 | 1,0 |
По количеству линий: пневмораспределители В71-22А(23А,24А), АВ71-24А(22А,23А) - 4-х линейные трехпозиционные, пневмораспределитель В71-33А(33М) - 6-ти линейный трехпозиционный.
По присоединению трубопроводов крановые пневмораспределители выпускаются двух исполнений:
- модели В71-22А, В71-23А, В71-24А, В71-33А, В71-33М - с присоединительными отверстиями на торце основания;
- модели АВ71-22А, АВ71-23А, АВ71-24А - с присоединительными отверстиями на боковых сторонах основания.
Отверстия для присоединения трубопроводов пневмораспределителя В71, АВ71 маркируются следующими цифрами:
1 - для подвода воздуха;
2, 4, 6, 8 - для присоединения к цилиндру;
3 - для выхода воздуха в атмосферу.
Советы по монтажу:
каждый распределитель В71, АВ71 перед монтажом рекомендуется повторно проверить на прочность под давлением 1,5 МПа;
положение пневмораспределителя В71, АВ71 при монтаже любое, при монтаже крановые распределители закрепляются четырьмя винтами, для этого используются четыре монтажных отверстия.
Варианты исполнений пневмораспределителей крановых В71, АВ71
| Обозначение | Ду, мм | Kv, м3/ч | Присоединение | Линий/ позиций | Исполнение |
| В71-23А | 10 | 1,6 | К3/8", нижнее | 4/3 | В средней позиции полости потребителя сообщены с атмосферой |
| АВ71-23А | К3/8", боковое | ||||
| В71-24А | 16 | 3,6 | К1/2", нижнее | В средней позиции полости потребителя сообщены с атмосферой | |
| АВ71-24А | К1/2", боковое | ||||
| В71-22А | 6 | 0,9 | К1/4", нижнее | В средней позиции полости потребителя сообщены с атмосферой | |
| АВ71-22А | К1/4", боковое | ||||
| В71-33А | 10 | 1,6 | К3/8", нижнее | 6/3 |
Распределители В71 - 2, АВ71 - 2 работают на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433—80 и содержащем распыленное масло вязкостью 10...35 мм /с (сСт) при температуре +50С с концентрацией из расчета 2...4 капли/м2, приведенного к условиям по ГОСТ 19862-87. При монтаже пневмораспределители крановые закрепляются в любом пространственном положении.
Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.
ПРИМЕЧАНИЕ:
- распределители могут быть поставлены в комплекте с пневмоглушителями;
- по требованию заказчика возможно внесение изменений в конструкцию, а также разработка устройств по ТЗ заказчика.

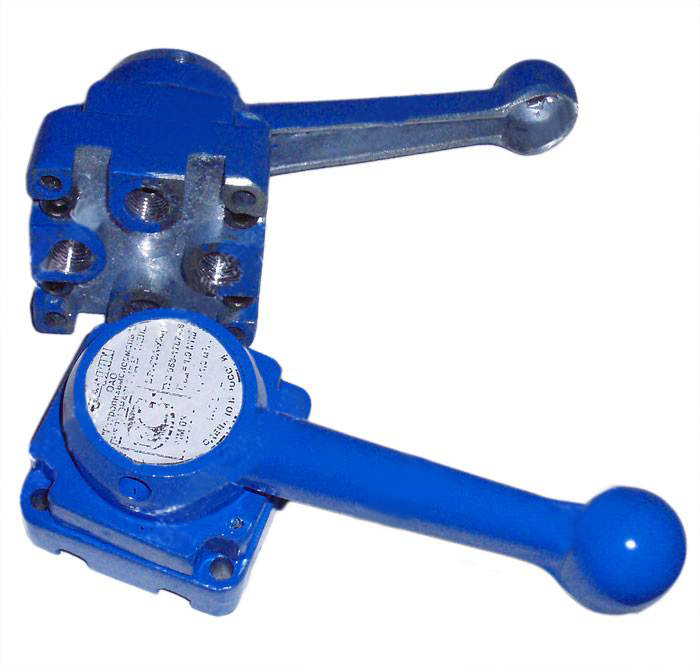

Пневмораспределитель крановый В71-33А (В71-33М)
|
|
Основные параметры распределителя кранового В 71-33 А, В 71-33 М УХЛ4: |

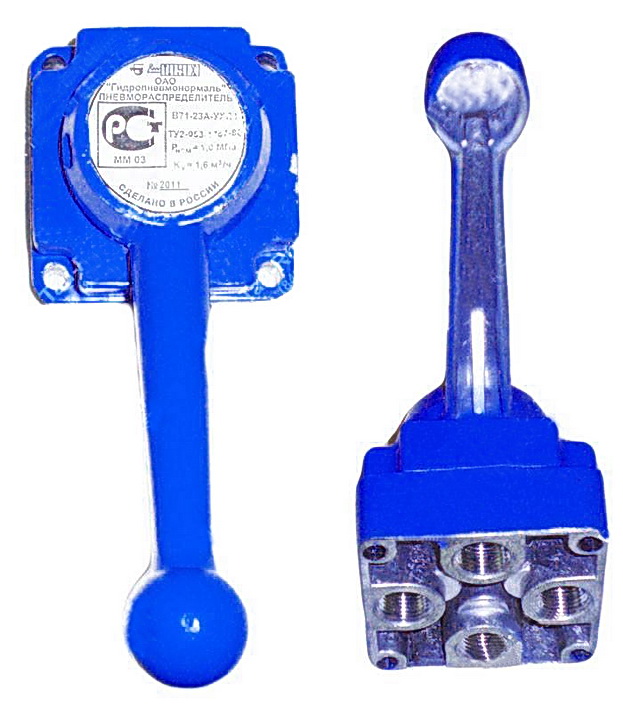

Пневмораспределитель крановый В71-22А
|
|
Основные параметры распределителя кранового В 71-22 А УХЛ4: |
Пневмораспределитель крановый АВ71-22А
|
|
Основные параметры распределителя кранового АВ 71-22 А УХЛ4: |
Пневмораспределитель крановый АВ71-23А
| Основные | |
|---|---|
| Соединение | Резьбовое |
