Пневмоцилиндр вращающийся ПЦВ 200 (П-ЦВ-200)
от 4 000 ₴
Показать оптовые цены- В наличии
- Оптом и в розницу
- Код: пцв
- +380 (93) 845-70-32Отдел продаж
Пневмоцилиндры вращающиеся П-ЦВ-200
|
|
Пневмоцилиндры ПЦВ-200 (П-ЦВ 200) УХЛ4 вращающиеся одинарные и сдвоенные предназначены для привода патронов и приспособлений, осуществляющих зажим заготовок на токарных, токарно-револьверных и других станках. |
|
.jpg)
Принцип действия пневмоцилиндров ПЦВ(м)-160, ПЦВ(Б)-200, ПЦВ(Б)-250, ПЦВС(Б)-200, П-ЦВ-160, П-ЦВ-200
|
|
Для зажима вращающихся деталей широко используются вращающиеся пневматические цилиндры (смотри рисунок слева). Сжатый воздух подводится к вращающемуся цилиндру 1 через неподвижный коллектор 6 по каналам А или Б и распределительное устройство 3, жестко соединенное с цилиндром. Внутри распределительного устройства 3 находится пневматический замок, состоящий из поршня 5 и обратных шариковых клапанов 4 и 7 с пружинами. Если подать рабочую среду, например, в канал А, то она открывает обратный клапан 7 и смещает поршень 5, который своим штоком открывает обратный клапан 4. Сжатый воздух проходит через клапан 7 и поступает в правую полость цилиндра 1. Происходит перемещение поршня 2 влево и вытеснение воздуха из левой полости через открытый клапан 4 в канал Б. В случае внезапного отключения подачи сжатого воздуха обратные клапаны запирают выход воздуха из обеих полостей и предотвращают несанкционированное падение давления в цилиндре и возможную аварийную ситуацию в работе вращающегося пневматического цилиндра. |
.gif)
Технические характеристики пневмоцилиндров ПЦВ-160(200,250), П-ЦВС-200(250)
|
Наименование |
Диаметр поршня, мм |
Номинальное давление, Мпа |
Масса, кг |
|
ЦПВ-200 |
200 |
0,63 |
12 |
|
ЦПВ-200.2 |
200 |
0,63 |
19 |
|
ЦПВ-250 |
250 |
0,63 |
16,5 |
|
ЦПВ-250.2 |
250 |
0,63 |
24 |
|
ПЦВ-200 |
200 |
0,63 |
12 |
|
ПЦВ-250 |
250 |
0,63 |
17 |
|
ПЦВ-160 |
160 |
0,63 |
10 |
|
ПЦВБ-200 |
200 |
0,63 |
12 |
|
ПЦВБ-250 |
250 |
0,63 |
17 |
|
ПЦВС-200 |
200 |
0,63 |
20 |
|
ПЦВБ-160.01 |
250 |
0,63 |
30 |
Пневмоцилиндр вращающийся ПЦВС 250
|
|
Основные параметры пневмоцилиндра П-ЦВС-250 (ПЦВС 250):
|

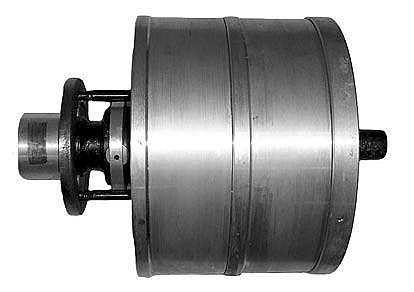

Пневмоцилиндр вращающийся ПЦВС 200
|
|
Основные параметры пневмоцилиндра П-ЦВС-200 (ПЦВС 200):
|
Пневмоцилиндр вращающийся ПЦВ 250
|
|
Основные параметры пневмоцилиндра П-ЦВ-250 (ПЦВ 250):
|
.jpg)
Пневмоцилиндр вращающийся ПЦВ 200
|
|
Основные параметры пневмоцилиндра П-ЦВ-200 (ПЦВ 200):
|
Пневмоцилиндр вращающийся ПЦВ 160
|
|
Основные параметры пневмоцилиндра П-ЦВ-160 (ПЦВ 160):
|
Возможные варианты маркировки:
Пневмоцилиндр П-ЦВ 160 П-ЦВ 200 П-ЦВ 250 П-ЦВС 200.
- Цена: от 4 000 ₴
