Муфта ЭТМ 152, электромуфта ЭТМ-152, электромагнитная муфта ЭТМ152

от 100 ₴

Показать оптовые цены

Минимальная сумма заказа на сайте — 300 ₴

  • В наличии
  • Оптом и в розницу
  • Код: этм
Муфта ЭТМ 152, электромуфта ЭТМ-152, электромагнитная муфта ЭТМ152
Муфта ЭТМ 152, электромуфта ЭТМ-152, электромагнитная муфта ЭТМ152В наличии
от 100 ₴
+380 (67) 256-62-52
Отдел продаж
  • +380 (93) 845-70-32
    Отдел продаж
+380 (67) 256-62-52
Отдел продаж
  • +380 (93) 845-70-32
    Отдел продаж
Законом не предусмотрен возврат и обмен данного товара надлежащего качества

Электромагнитные муфты ЭТМ-152

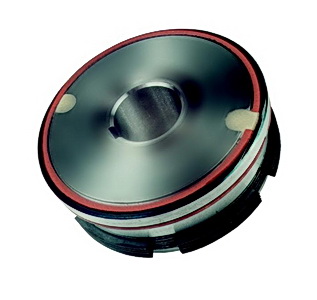

Электромагнитные муфты ЭТМ 052, ЭТМ 062, ЭТМ 072, ЕТМ 082, ЕТМ 092, ЭТМ 102, ЭТМ 112, ЭТМ 132, ЭТМ 152 контактные

Муфта электромагнитная ЭТМ 112

     Муфты электромагнитные (электромуфты) ЭТМ 152 - 1Н 2Н 3Н 1А 2А 3А 1В 2В 3В А1 А2 А3 1М 2М 3М имеют "жесткую" волну на наружных дисках и спиральные маслораспределительные канавки на фрикционных поверхностях, обеспечивающие быстрое и четкое расцепление дисков при отключении муфты, малую величину остаточных моментов и высокие значения вращающего (динамического) момента при механических переходных процессах (разгоне, торможении, реверсировании нагрузки).
     Остаточный момент покоя ("момент срыва") составляет 1—1,5 % от передаваемого, остаточный момент вращения 0,2—0,5% (меньшие значения относятся к большим муфтам).
     Вращающий момент составляет более 60% от номинального момента.
     Конструкция контактных муфт ЭТМ ..2  отличается улучшенным саморазмагничиванием, малым моментом инерции ведомой части (внутренние диски и втулка), повышенным быстродействием и малой температурой перегрева.
     Благодаря указанным свойствам муфты серии ЭТМ, ЕТМ обеспечивают быстрый разгон (реверс) механизмов под нагрузкой, интенсивное торможение, четкое переключение передач, малые потери на холостом ходу и при правильном выборе и монтаже отличаются долговечностью и надежностью в работе.

     По заказу за отдельную плату поставляются запчасти:
     - фрикционные диски внутренние ЭТМ...-2-10;
     - фрикционные диски наружные ЭТМ...-2-11;
     - щёткодержатели ЭМЩ2;
     - щётки в сборе Щ2-0-02.

     Технические характеристики муфт ЭТМ-052(062,072,082,092,102,112,122,132,142)-1Н(2Н,3Н,1А,2А,3А) изменяются в процессе эксплуатации вследствие износа деталей, главный образом в результате приработке и последующего износа фрикционных дисков, а также зависят от температуры самой муфты и масла. Поэтому параметры новой муфты назначаются в определенным запасом, учитывающим возможное изменение их как в процессе износа, так и вследствие влияния теплового режима муфты, а также целого ряда других эксплуатационных факторов.

Основные параметры муфты электромагнитной ЭТМ

Габарит Тип муфты
Контактная Бесконтактная Тормозная
05 Муфта ЭТМ052 Муфта ЭТМ054 Муфта ЭТМ056
06 Муфта ЭТМ062 Муфта ЭТМ064 Муфта ЭТМ066
07 Муфта ЭТМ072 Муфта ЭТМ074 Муфта ЭТМ076
08 Муфта ЭТМ082 Муфта ЭТМ084 Муфта ЭТМ086
09 Муфта ЭТМ092 Муфта ЭТМ094 Муфта ЭТМ096
10 Муфта ЭТМ102 Муфта ЭТМ104 Муфта ЭТМ106
11 Муфта ЭТМ112 Муфта ЭТМ114 Муфта ЭТМ116
12 Муфта ЭТМ122 Муфта ЭТМ124 Муфта ЭТМ126
13 Муфта ЭТМ132 Муфта ЭТМ134 Муфта ЭТМ136
14 Муфта ЭТМ142 Муфта ЭТМ144 Муфта ЭТМ146
15 Муфта ЭТМ152 Муфта ЭТМ154 Муфта ЭТМ156

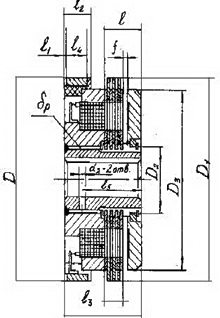

Габаритные и присоединительные размеры муфт ЭТМ контактного исполнения

Габаритные и присоединительные размеры муфт ЭТМ

Габарит
муфты		 Габаритные и присоединительные размеры муфты контактного исполнения (ЭТМ..2)
DH9 Db11 D2h8 D3 Lh11 I I1 I2 I3 I4 I5 fход d2 b2H12 n nдис* hо12
Муфта ЭТМ-052 80 80 30 70 32 11 1,5 13 4,9 9 25 1,4 3 10 4 3/4 5,5
Муфта ЭТМ-062 90 90 33 80 35 12,5 1,5 13 5,6 9 25 1,3 3 12 6 3/4 5,5
Муфта ЭТМ-072 100 110 38 90 38 15 1,5 13 7,2 9 28 1,9 3 12 6 4/5 5,5
Муфта ЭТМ-082 110 110 46 100 43 17 1,5 13 7,2 9 32 3,8 4 12 6 4/5 5,5
Муфта ЭТМ-092 120 120 51 110 45 19 1,5 13 8,8 9 35 2,2 4 16 6 5/6 5,5
Муфта ЭТМ-102 135 135 57 125 52 22 1,5 13 11 9 40 3,2 4 16 6 5/6 5,5
Муфта ЭТМ-112 150 150 67 140 60 23,5 1 14,5 11 10 48 3,5 4 16 8 5/6 5,5
Муфта ЭТМ-122 170 170 77 160 68 27 1 17 13 12 55 4,1 4 20 8 6/7 5,5
Муфта ЭТМ-132 190 190 95 180 78 32,5 1 19 18 14 60 3,1 5 20 8 6/7 5,5
Муфта ЭТМ-142 215 215 105 200 90 37,5 1 20,5 21 16 72 4,0 5 20 8 7/8 8

Размеры посадочных отверствий электромуфт ЭТМ ..2

Размеры посадочных отверствий электромуфт ЭТМ ..2

Габарит УКР./ПНР Размеры, мм
Шлицевое посадочное отверстие по ГОСТу 1139-58 Гладкое посадочное отверстие
1й ряд 2й ряд 3й ряд 1й ряд 2й ряд 3й ряд
d b d+t1 d b d+t1 d b d+t1
052 D6*18/21*22/25A3*U4 -- -- 20/ 22 4/ 5 21,8/ 24,3 18/ 20 5/ 6 20,3/ 22,8 16/ 18 5/ 5 18,3/ 20,3
062 D6*21*25A3*U4 D6*18*22A3*U4 -- 22 5 24,3 20 6 22,8 18 5 20,3
072 D6*26*30A3*U4 D6*21*25A3*U4 D6*18*22A3*U4 25 6 27,8 22 6 24,8 20 6 22,8
082 D6*28*34A3*U4 D6*26*30A3*U4 D6*21*25A3*U4 30 8 33,3 25 8 28,3 22 6 24,8
092 D8*36*40A3*U4 D6*28*34A3*U4 D6*26*30A3*U4 35 10 38,3 30 8 33,3 25 8 28,3
102 D8*42*46A3*U4 D8*36*40A3*U4 D6*28*34A3*U4 40 12 43,4 35 10 38,3 30 8 33,3
112 D8*46*54A3*U4 D8*42*46A3*U4 D8*36*40A3*U4 50 14 53,8 40 12 43,3 35 10 38,3
122 D8*56*65A3*U4 D8*46*54A3*U4 D8*42*46A3*U4 60 14 63,8 50 14 53,8 40 12 43,3
132 D8*62*72A3*U4 D10*72*82A3*U4 D8*56*65A3*U4 D8*62*72A3*U4 D8*46*54A3*U4 D8*56*65A3*U4 70 80 14 16 73,8 84,3 60 70 18 16 64,4 74,9 50 60 14 14 53,8 64,4
142 D10*72*82A3*U4 D10*82*92A3*U4   D8*62*72A3*U4 D10*72*82A3*U4 D8*56*65A3*U4 D8*62*72A3*U4 80 90 16 18 84,3 94,4 70 80 20 18 74,9 85,4 60 70 18 16 64,4 74,9
152 D10*82*92A3*U4 D10*72*82A3*U4 D8*62*72A3*U4 90 18 94,4 80 22 85,4 70 20 74,9

Структура условного обозначения муфт ЭТМ

ЭТМ   09   2 - 0   Н   5 УХЛ4

Климатическое исполнение и категория размещения
Длина выводов в дециметрах (для ЭТМ...4)
Условное обозначение вида отверстия:
А - гладкие посадочные отверстия
Н - шлицевые отверстия, отцентрированные по наружному диаметру
В - шлицевые отверстия, отцентрированные по внутреннему диаметру
Условное обозначение размера отверстия:
смотри таблицы ниже (0 - специальное, оговаривается при заказе)
Исполнение:
2 - контактная
4 - бесконтактная
6 - тормозная
Габарит: 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15
Серия электромагнитных муфт трения

Установка муфты ЭТМ 052-152

     При встройке муфт ЭТМ...2 необходимо обеспечить фиксацию их в осевом направлении путем упора торцов втулки в соседние детали, расположенные на валу, с помощью проставочных шайб или втулок. Для муфт ЭТМ...2 и ЭТМ...4 внутренняя стенка поводка должна быть расположена от торца муфты на расстоянии не менее 4-10 мм (большие расстояния для больших муфт). Соосность поводка и втулки следует выдерживать в пределах 0,01-0,03 мм, а биение токоподводящего кольца после установки вала с муфтой в опоры не более 0,02-0,О4 мм в зависимости от размера муфты.
     При встройке муфт ЭТМ...4 щёткодержатель желательно монтировать в расточке стенки или крышки корпуса узла. Возможна также установка с помощью фланцевого стакана с подшипниками на валу или парный монтаж двух катушкодержателей на общем стакане. Стаканы следует удерживать от проворачивания.
     Муфты ЭТМ...6 могут устанавливаться с креплением фланца к стенке узла как передней, так и задней плоскостью.
     Все муфты могут устанавливаться на вертикальных валах якорем вниз, а малые муфты (габариты 05..08) также якорем вверх. В первом случае значения максимально допустимой скорости и теплорассеивающей способности снижаются до 70-80 % во втором - до 40-50 %.
     Следует избегать погружения муфт, особенно типа ЭТМ...2, в масло.

Муфта электромагнитная ЭТМ 072

Муфта электромагнитная ЭТМ 072

Основные параметры муфты электромагнитной (электромуфты) ЭТМ-072:

  • Артикул:072
  • Напряжение:24 В
  • Вес:3.4 кг
  • Гарантия:1 год

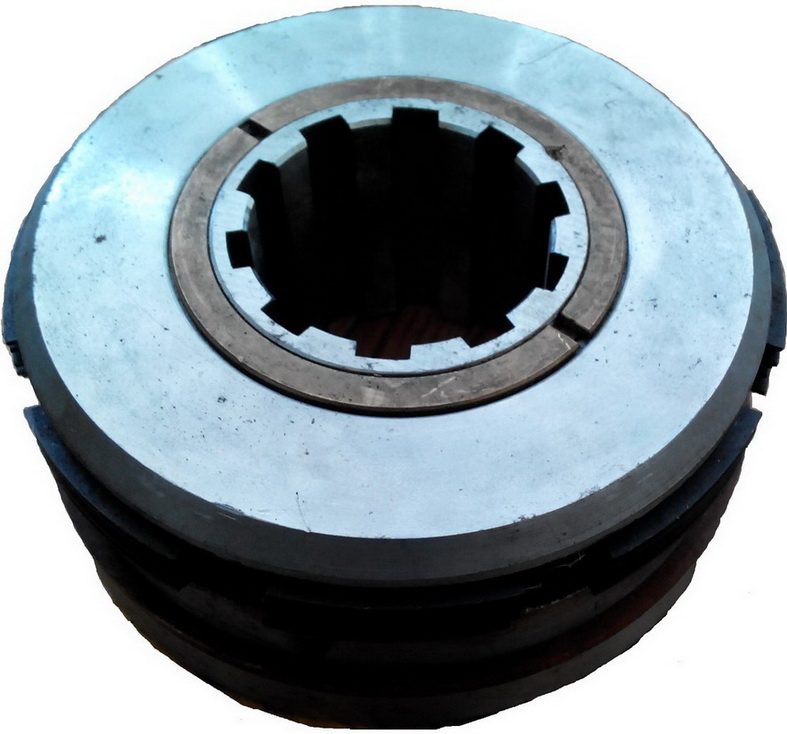

Муфта электромагнитная ЭТМ 092

Муфта электромагнитная ЭТМ 092

Основные параметры муфты электромагнитной (электромуфты) ЭТМ-092:

  • Артикул:092
  • Напряжение:24 В
  • Вес:2.7 кг
  • Гарантия:1 год

Муфта электромагнитная ЭТМ 112

Муфта электромагнитная ЭТМ 112

Основные параметры муфты электромагнитной (электромуфты) ЭТМ-112:

Характеристики
Основные
ПроизводительD&T
СостояниеНовое
Информация для заказа
  • Цена: от 100 ₴
