Электромагнитные муфты ЭТМ 064 бесконтактные

     Технические характеристики муфт  ЭТМ-054(064,074,084,094,104,114,124,134,144)-1Н(2Н,3Н,1А,2А,3А) изменяются в процессе эксплуатации вследствие износа деталей, главный образом в результате приработке и последующего износа фрикционных дисков, а также зависят от температуры самой муфты и масла. Поэтому параметры новой муфты назначаются в определенным запасом, учитывающим возможное изменение их как в процессе износа, так и вследствие влияния теплового режима муфты, а также целого ряда других эксплуатационных факторов.

Основные параметры муфты электромагнитной ЭТМ ..4

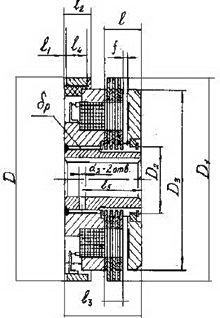

Габаритные и присоединительные размеры муфт ЭТМ контактного исполнения

Размеры посадочных отверствий электромуфт ЭТМ ..4

Структура условного обозначения муфт ЭТМ

ЭТМ

09

4

-

0

Н

5

УХЛ4

Климатическое исполнение и категория размещения

Длина выводов в дециметрах (для ЭТМ...4)

Условное обозначение вида отверстия: А - гладкие посадочные отверстия Н - шлицевые отверстия, отцентрированные по наружному диаметру В - шлицевые отверстия, отцентрированные по внутреннему диаметру

Условное обозначение размера отверстия: смотри таблицы ниже (0 - специальное, оговаривается при заказе)

Исполнение: 2 - контактная 4 - бесконтактная 6 - тормозная

Габарит: 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15

Серия электромагнитных муфт трения

Установка муфты ЭТМ

     При встройке муфт ЭТМ...4 необходимо обеспечить фиксацию их в осевом направлении путем упора торцов втулки в соседние детали, расположенные на валу, с помощью проставочных шайб или втулок. Для муфт ЭТМ...2 и ЭТМ...4 внутренняя стенка поводка должна быть расположена от торца муфты на расстоянии не менее 4-10 мм (большие расстояния для больших муфт). Соосность поводка и втулки следует выдерживать в пределах 0,01-0,03 мм, а биение токоподводящего кольца после установки вала с муфтой в опоры не более 0,02-0,О4 мм в зависимости от размера муфты.
     При встройке муфт ЭТМ...4 щёткодержатель желательно монтировать в расточке стенки или крышки корпуса узла. Возможна также установка с помощью фланцевого стакана с подшипниками на валу или парный монтаж двух катушкодержателей на общем стакане. Стаканы следует удерживать от проворачивания.
     Муфты ЭТМ...6 могут устанавливаться с креплением фланца к стенке узла как передней, так и задней плоскостью.
     Все муфты могут устанавливаться на вертикальных валах якорем вниз, а малые муфты (габариты 05..08) также якорем вверх. В первом случае значения максимально допустимой скорости и теплорассеивающей способности снижаются до 70-80 % во втором - до 40-50 %.
     Следует избегать погружения муфт, особенно типа ЭТМ...2, в масло.
