Муфта ЭТМ 093, электромуфта ЭТМ-093, электромагнитная муфта ЭТМ 093

от 100 ₴

Показать оптовые цены

Минимальная сумма заказа на сайте — 300 ₴

  • В наличии
  • Оптом и в розницу
  • Код: этм
Муфта ЭТМ 093, электромуфта ЭТМ-093, электромагнитная муфта ЭТМ 093
Муфта ЭТМ 093, электромуфта ЭТМ-093, электромагнитная муфта ЭТМ 093В наличии
от 100 ₴
+380 (68) 864-07-48
Отдел продаж
+380 (68) 864-07-48
Отдел продаж
Законом не предусмотрен возврат и обмен данного товара надлежащего качества

Муфты электромагнитные ЭТМ 093

Муфты электромагнитные ЭТМ 051, ЭТМ 073, ЭТМ 075, ЭТМ 091, ЭТМ 093, ЭТМ 101, ЭТМ 125 С Б

       Муфты электромагнитные ЭТМ 093 С Б – сухая, быстродействующая и масляная предназначены для передачи вращающего момента от ведущего вала к ведомому, при помощи упрощенных магнитных систем. Муфта ЭТМ-051(073,075,091,093,101,125)С,Б сухая и быстродействующая применяется в тех местах, где по условиям технологии, окружающей среды, или по каким-либо другим причинам недопустимо применение масляных муфт.

Габаритные размеры, характеристики муфт ЭТМ 051, ЭТМ 061, ЭТМ 071, ЭТМ 081, ЭТМ 091, ЭТМ 101, ЭТМ 111

Габаритные размеры, характеристики муфт ЭТМ 051, ЭТМ 061, ЭТМ 071, ЭТМ 081, ЭТМ 091, ЭТМ 101, ЭТМ 111

Муфта электромагнитная ЭТМ-073(093)С.Б –  предназначена для передачи вращаюшего момента от ведущего вала к ведомому, тип  ЭТМ..3С и 3Б применяется в тех местах, где по условиям технологии, окружающей среды, или по каким-либо другим причинам недопустимо применение масляных муфт. Присутствие балластного  зазора в электромагнитным муфтах типа ЭТМ…3 снижает теплопроводность от трущихся фрикционных дисков к магнитному телу муфты, что позволяет применять серию ЭТМ ..3 в более тяжелых условиях. Однако монтаж муфты в узел  более трудоемок, а наличие сложной детали – ротор, вызывает удорожание изделия.

Габаритные размеры, характеристики муфт ЭТМ 053, ЭТМ 063, ЭТМ 073, ЭТМ 093, ЭТМ 123

Габаритные размеры, характеристики муфт ЭТМ 053, ЭТМ 063, ЭТМ 073, ЭТМ 093, ЭТМ 123

Муфты серии ЭТМ-075(095,125)С.Б предназначены для работы в режиме электромагнитного тормоза.

Габаритные размеры, характеристики муфт ЭТМ 075, ЭТМ 095, ЭТМ 125

Габаритные размеры, характеристики муфт ЭТМ 075, ЭТМ 095, ЭТМ 125

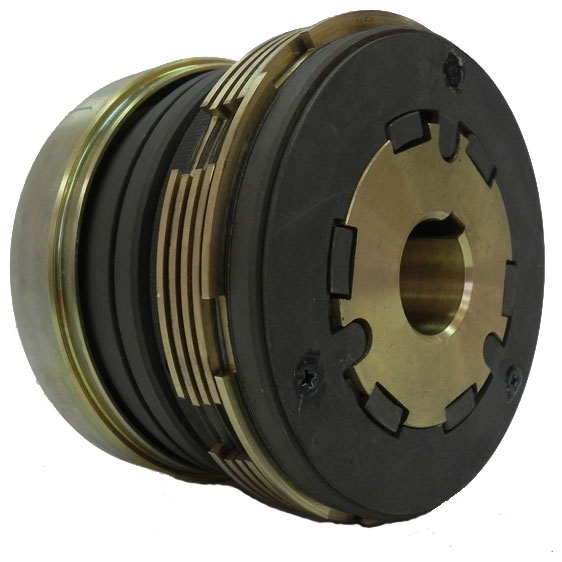

Муфта электромагнитная ЭТМ 073

Муфта электромагнитная ЭТМ 073

   Основные параметры муфты электромагнитной (электромуфты) ЭТМ 073, ЭТМ 073С, ЭТМ 073Б - 1Н, 2Н, 3Н, 1А, 2А, 3А, 1М, 2М, 3М, А1, А2, А3:

Мпн – 40 Нм /  Номинальный передаваемый момент

U – 24 V /  Номинальное напряжение катушки

P – 15,6 Вт  / Мощность катушки при температуре 20 С

n (н) – 1500 об/мин / Номинальная частота вращения

n (макс) – 4000 об/мин /  Предельная частота вращения

t (0,9) – 0,28  / время нарастания момента до  0,9хМвн

t (0,1) – 0,08 / время спадания момента до 0,1 Мвн

Муфта электромагнитная ЭТМ 075

Муфта электромагнитная ЭТМ 075

   Основные параметры муфты электромагнитной (электромуфты) ЭТМ 075, ЭТМ 075С, ЭТМ 075Б - 1Н, 2Н, 3Н, 1А, 2А, 3А, 1М, 2М, 3М, А1, А2, А3:

Мпн – 40 Нм /  Номинальный передаваемый момент
U – 24 V /  Номинальное напряжение катушки
P – 15,6 Вт  / Мощность катушки при температуре 20 С
n (н) – 1500 об/мин / Номинальная частота вращения
n (макс) – 4000 об/мин /  Предельная частота вращения
t (0,9) – 0,28  / время нарастания момента до  0,9хМвн
t (0,1) – 0,08 / время спадания момента до 0,1 Мвн

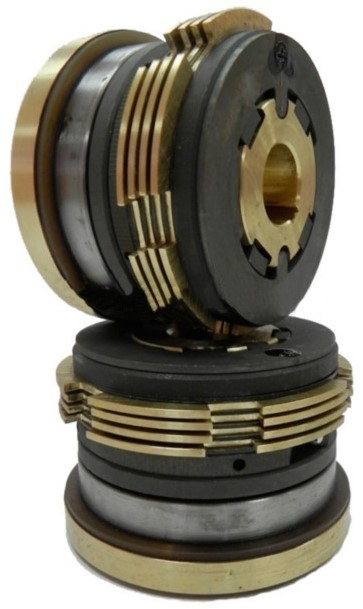

Муфта электромагнитная ЭТМ 051 С Б

Муфта электромагнитная ЭТМ 051

   Основные параметры муфты электромагнитной (электромуфты) ЭТМ 051, ЭТМ 051С, ЭТМ 051Б - 1Н, 2Н, 3Н, 1А, 2А, 3А, 1М, 2М, 3М, А1, А2, А3:

Мпн – 16 Нм /  Номинальный передаваемый момент

U – 24 V /  Номинальное напряжение катушки

P – 12 Вт  / Мощность катушки при температуре 20 С

n (н) – 1500 об/мин / Номинальная частота вращения

n (макс) – 4000 об/мин /  Предельная частота вращения

t (0,9) – 0,28  / время нарастания момента до  0,9хМвн

t (0,1) – 0,08 / время спадания момента до 0,1 Мвн

Муфта электромагнитная ЭТМ 091 С Б

Муфта электромагнитная ЭТМ 091

   Основные параметры муфты электромагнитной (электромуфты) ЭТМ 091, ЭТМ 091С, ЭТМ 091Б - 1Н, 2Н, 3Н, 1А, 2А, 3А, 1М, 2М, 3М, А1, А2, А3:

Мпн – 100 Нм /  Номинальный передаваемый момент

U – 24 V /  Номинальное напряжение катушки

P – 22,8 Вт  / Мощность катушки при температуре 20 С

n (н) – 1500 об/мин / Номинальная частота вращения

n (макс) – 4000 об/мин /  Предельная частота вращения

t (0,9) – 0,28  / время нарастания момента до  0,9хМвн

t (0,1) – 0,08 / время спадания момента до 0,1 Мвн

Муфта электромагнитная ЭТМ 093 С Б

Муфта электромагнитная ЭТМ 093

   Основные параметры муфты электромагнитной (электромуфты) ЭТМ 093, ЭТМ 093С, ЭТМ 093Б - 1Н, 2Н, 3Н, 1А, 2А, 3А, 1М, 2М, 3М, А1, А2, А3:

Мпн – 100 Нм /  Номинальный передаваемый момент

U – 24 V /  Номинальное напряжение катушки

P – 22,8 Вт  / Мощность катушки при температуре 20 С

n (н) – 1500 об/мин / Номинальная частота вращения

n (макс) – 4000 об/мин /  Предельная частота вращения

t (0,9) – 0,28  / время нарастания момента до  0,9хМвн

t (0,1) – 0,08 / время спадания момента до 0,1 Мвн

Муфта электромагнитная ЭТМ 101 С Б

Муфта электромагнитная ЭТМ 101 С Б

   Основные параметры муфты электромагнитной (электромуфты) ЭТМ 101, ЭТМ 101С, ЭТМ 101Б - 1Н, 2Н, 3Н, 1А, 2А, 3А, 1М, 2М, 3М, А1, А2, А3:

Мпн – 160 Нм /  Номинальный передаваемый момент

U – 24 V /  Номинальное напряжение катушки

P – 27,6 Вт  / Мощность катушки при температуре 20 С

n (н) – 1500 об/мин / Номинальная частота вращения

n (макс) – 4000 об/мин /  Предельная частота вращения

t (0,9) – 0,28  / время нарастания момента до  0,9хМвн

t (0,1) – 0,08 / время спадания момента до 0,1 Мвн

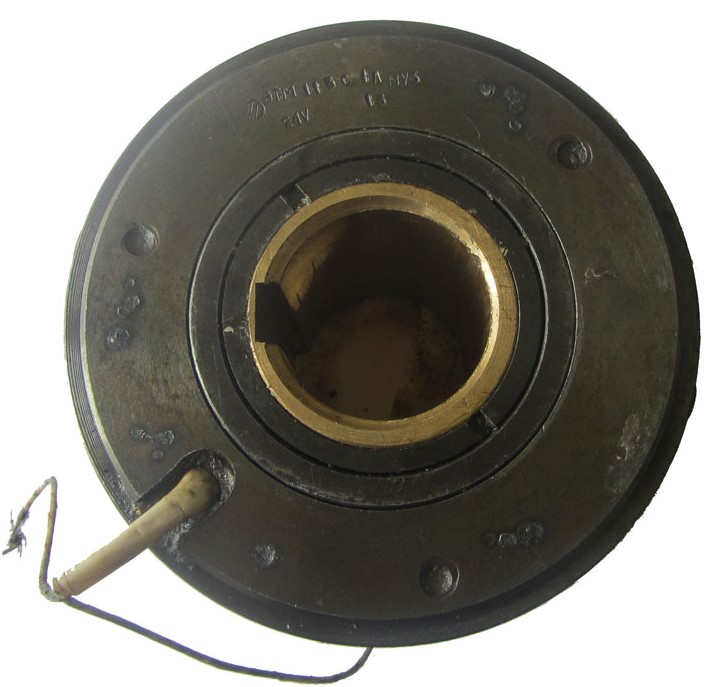

Муфта электромагнитная ЭТМ 125 С Б

Муфта электромагнитная ЭТМ 125

   Основные параметры муфты электромагнитной (электромуфты) ЭТМ 125, ЭТМ 125С, ЭТМ 125Б - 1Н, 2Н, 3Н, 1А, 2А, 3А, 1М, 2М, 3М, А1, А2, А3:

Мпн – 400 Нм /  Номинальный передаваемый момент

U – 24 V /  Номинальное напряжение катушки

P – 43,2 Вт  / Мощность катушки при температуре 20 С

n (н) – 1500 об/мин / Номинальная частота вращения

n (макс) – 4000 об/мин /  Предельная частота вращения

t (0,9) – 0,28  / время нарастания момента до  0,9хМвн

t (0,1) – 0,08 / время спадания момента до 0,1 Мвн

     Пример условного обозначения электромагнитной фрикционной муфты 09 габарита (с номинальным значением передаваемого момента 10 кГм), в бесконтактном исполнении, со шлицевым отверстием второго размера (28x34x6) с посадкой по наружному диаметру, с выводами длиной 500 мм:

     Электромагнитная муфта трения ЭТМ 093-1Н.
