Насосный агрегат (насос) БГ11-11
от 100 ₴
Показать оптовые ценыМинимальная сумма заказа на сайте — 300 ₴
- В наличии
- Оптом и в розницу
- Код: бг11
Насосы БГ11-11 (агрегаты насосные)
|
|
Агрегаты насосные (насосы шестеренные) БГ11 11 УХЛ4 предназначены для перекачивания минеральных масел с кинематической вязкостью от 17 до 400 мм²/с (сСт) при температуре масла от 10 до 50°С, без механических примесей в смазочных системах станков и других стационарных машин. |
Параметры агрегатов насосных БГ11-11, БГ11-11А, БГ11-11Б
| Параматр | Наименование | ||
| БГ11-11 | БГ11-11А | БГ11-11Б | |
| Рабочий объём, см3 | 8,0 | 5,0 | 3,0 |
| Номинальная подача, не менее, л/мин | 8,0 | 5,0 | 3,0 |
| Давление на выходе номинальное, МПа | 0,5 | 0,5 | 0,5 |
| Давление на входе номинальное, МПа | Минус 0,02 | ||
| Частота вращения, с-1 - номинальная - минимальная - максимальная |
24,0 (1450) 10,0 (600) 30,0 (1800) |
24,0 (1450) 10,0 (600) 30,0 (1800) |
24,0 (1450) 10,0 (600) 30,0 (1800) |
| Коэффициент подачи, не менее, % | 76 | 74 | 69 |
| Номинальная мощность электродвигателя, кВт | 0,25 | ||
| Масса, не более, кг | 7,3 | ||
Параметры агрегатов насосных ВГ11-11, ВГ11-11А
Основные технические характеристики насосов ВГ11-11, ВГ11-11А, ВГ11-11Б в точности соответствуют характеристикам насосов БГ11-11(А,Б). Различие состоит лишь в способе монтажа: ВГ насосы - фланцевое крепление (смотри чертёж ниже), БГ насосы - крепление на "лапах".
| Агрегаты насосные ВГ11-11, ВГ11-11А, ВГ11-11Б |
| Насосным агрегатом называется агрегат, которой состоит из следующих частей: шестерённого насоса, соединительной муфты и электродвигателя. В случае, когда электродвигатель не требуется, насосные агрегаты могут поставляться без электродвигателя и состоят они в данном случае из шестерённого насоса Г11 и соединительной муфты. Насосные агрегаты типа ВГ11-11(А, Б) применяются для нагнетания под номинальным давлением 0,5 МПа рабочих жидкостей с кинематической вязкостью от 17 до 400 сантистокс (при t жидкости 10...60 градусов по Цельсию). Не допускается использование насосных агрегатов типа ВГ11-11 для перекачивания жидкостей, вызывающих коррозию рабочих органов насоса. Насосные агрегаты имеют сертификат соответствия № РОСС RU.ММ03.В03945 с 12.07.2010 г.по11.07.2013 г. и соответствуют требованиям нормативных документов ГОСТ Р 52543-2006, ГОСТ 14658-86. По величине давления на выходе насосы ВГ11-11 относятся к первой группе — насосы, обеспечивающие давление на выходе до 0,5 МПа. Насосные агрегаты ВГ11-11(А, Б) могут использоваться с погружением насоса в жидкость. Насосные агрегаты могут устанавливаться в горизонтальном и вертикальном положениях, но при этом установка агрегата насосного должна обеспечивать возможность простого доступа к нему для технического обслуживания и наблюдения за работой насоса. Для защиты насоса ВГ 11-11 от перегрузок необходимо устанавливать в гидравлической системе машины предохранительный клапан (один или несколько, в зависимости от гидросхемы оборудования), настройка которого не должна превышать 0,6 МПа (60 бар), а номинальный расход клапана должен соответствовать номинальной подаче насоса. Насосы ВГ11-11, ВГ11-11А и ВГ11-11Б (насосные агрегаты) с фланцевым креплением применяются для нагнетания рабочей жидкости (технических масел или других смазывающих жидкостей) при номинальном давлении 0,5 МПа при температуре рабочих жидкостей +10...+60 °C, не вызывающих коррозию рабочих элементов конструкции насоса. Насосы ВГ11-1... эксплуатируются в климатических районах с умеренным или холодным климатом категории 4.1 по ГОСТ 15150-69 "Исполнение для различных климатических районов", так и в районах с сухим и влажным тропическим климатом, категории 4 всё по тому же ГОСТ 15150-69. Насосы типа Г11-1 первой группы при определенных условиях, имеют стабильные характеристики с незначительными отклонениями по величине. Поэтому возможно их применение в дозирующих устройствах. |
Габаритные и присоединительные размеры агрегатов насосных БГ11-11, БГ11-11А
|
|
Габаритные и присоединительные размеры агрегатов насосных ВГ11-11, ВГ11-11А
Насосный агрегат (насос) БГ11-11Б
|
|
Основные параметры насоса БГ 11 11 Б УХЛ4: |

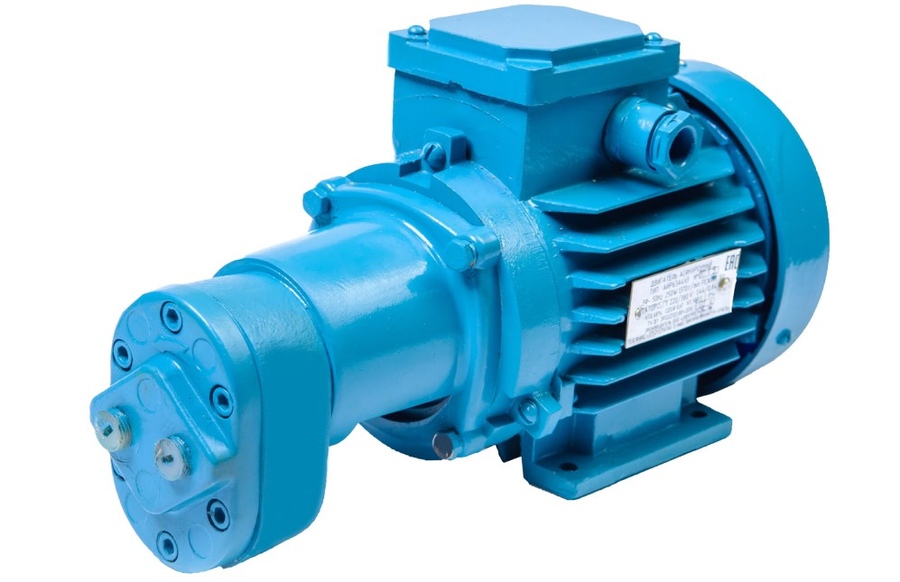

Насосный агрегат (насос) БГ11-11А
|
|
Основные параметры насоса БГ 11 11 А УХЛ4: |
Насосный агрегат (насос) БГ11-11
|
|
Основные параметры насоса БГ 11 11 УХЛ4: |
Насосный агрегат (насос) ВГ11-11А
|
|
Основные параметры насоса ВГ 11 11 А УХЛ4: |
Насосный агрегат (насос) ВГ11-11
|
|
Основные параметры насоса ВГ 11 11 УХЛ4: |
Шестеренный насос Г11-11, Г11-11А, АГ11-11(-11А)
|
|
Насосы Г11-11, Г11-11А, АГ11-11, АГ11-11А УХЛ4 предназначены для нагнетания постоянного по величине и направлению потока минерального масла с кинематической вязкостью от 10 до 400 мм²/с при температуре масла 10...55°С в смазочные системы станков и других стационарных машин.
В обычном исполнении насосы АГ11(Г11-11,11А) изготавливаются с правым вращением приводного вала. По требованию потребителя насосы могут быть изготовлены с левым вращением (литера "Л" в обозначении), либо с возможностью реверсивного вращения приводного вала (литера "Р" в обозначении, с целью изменения направления потока перекачиваемой жидкости.
|
Параметры насосов Г11-11, Г11-11А, АГ11-11, АГ11-11А
| Параметр насоса | Марка насоса | ||
| Г11-11 АГ11-11 |
Г11-11А АГ11-11А |
Г11-11Б АГ11-11Б |
|
| Рабочий объём, см³ | 8,0 | 5,0 | 3,0 |
| Номинальная частота вращения, с-1 (об/мин) | 24,0 (1450) | 24,0 (1450) | 24,0 (1450) |
| Номинальная подача, не менее л/мин | 8,0 | 5,0 | 3,0 |
| Коэффициент подачи, не менее, л/мин | 76 | 74 | 69 |
| Давление на выходе номинальное (максимальное), МПа | 0,5 (0,6) | 0,5 (0,6) | 0,5 (0,6) |
| Давление на входе минимальное (максимальное), МПа | - 0,02 (+ 0,02) | - 0,02 (+ 0,02) | - 0,02 (+ 0,02) |
| Мощность при номинальном давлении, кВт | 0,25 | 0,14 | 0,25 |
| Кинематическая вязкость рабочей жидкости, мм²/с | 10...400 | 10...400 | 10...400 |
| Масса насоса, кг | 2,2 | 2,2 | 2,2 |
| Диаметр резьбы на нагнетающем / всасывающем канале | K3/8 / K3/8 | K1/4 / K1/4 | |
Габаритные и присоединительные размеры насосов
Размеры насосов Г11-11(А)
|
Размеры насосов АГ11-11(А)
|
Область применения насосов Г11-11Б, Г11-11А, Г11-11, АГ11-11Б, АГ11-11А, АГ11-11
- Насосы шестеренные Г11-11Б, Г11-11А, Г11-11 применяются в технологическом оборудовании:
- для обеспечения смазки трущихся деталей и узлов;
- для создания в гидравлических системах рабочего давления на выходе до 5 атм (0,5 МПа);

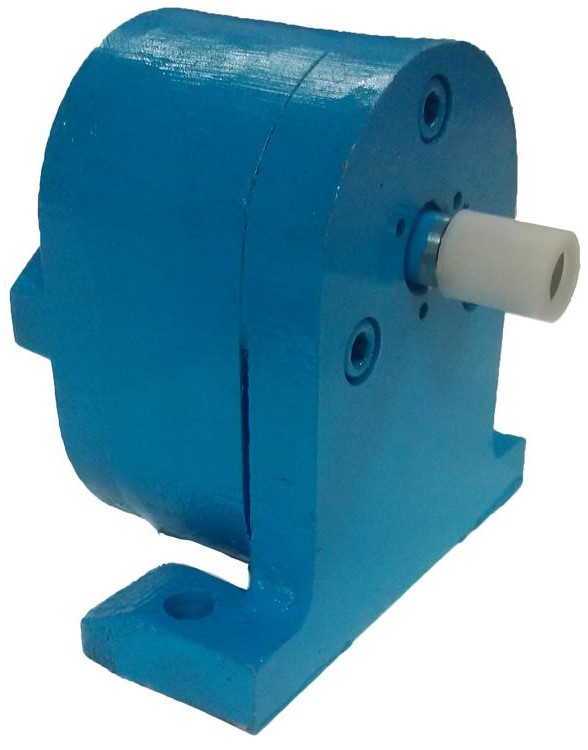

Насос шестеренный Г11-11
|
|
Основные параметры насоса Г11 11 УХЛ4: — крепление гидронасоса - на лапах; |
Насос шестеренный АГ11-11
|
|
Основные параметры насоса АГ11 11 УХЛ4: — крепление гидронасоса - фланцевое; |
Насос шестеренный Г11-11А
|
|
Основные параметры насоса Г11 11А УХЛ4: — крепление гидронасоса - на лапах; |
Насос шестеренный АГ11-11А
|
|
Основные параметры насоса АГ11 11А УХЛ4: — крепление гидронасоса - фланцевое; |
Пример условного обозначения насосного агрегата с фланцевым креплением c рабочим объемом 8 см³, c номинальной подачей 8 л/мин, с номинальным давлением на выходе 0,5 МПа, с номинальной частотой вращения 1450 об/мин, массой не более 7,3 кг для районов с умеренным и холодным климатом, категория размещения 4.1:
Агрегат насосный ВГ11-11 УХЛ4.
| Основные | |
|---|---|
| Производитель | РОСС |
- Цена: от 100 ₴
