Гидрораспределители ВММ10 574, 1РММ10 574
 |
Гидравлический распределитель (гидрораспределитель) ВММ 10 574 УХЛ4, 1РММ 10 574 УХЛ4 — устройство, предназначенное для управления гидравлическими потоками в гидросистеме с помощью внешнего воздействия (сигнала).
Гидравлические распределители нашли широкое применение в машиностроении, металлургии, легкой промышленности и дорожно-строительной технике.
Гидрораспределители ВММ10.574 (схема распределения - 574) относятся к золотниковым гидравлическим распределителям с ручным управлением, т.е. переключение положения золотника происходит с помощью мускульной силы оператора (привода рукояткой).
Гидрораспределители работают на минеральных маслах с кинетической вязкостью от 10 до 400 мм²/с с номинальной тонкостью фильтрации не грубее 25 мкм.
Разрешается эксплуатация гидрораспределителей при температуре окружающей среды от -40 до +55°С.
Климатическое исполнение и категория размещения: УХЛ4, О4, ХЛ1 по ГОСТ 15150.
Гидрораспределители ВММ10.574 являются аналогами гидрораспределителей 1РММ10.574 и РММ10.3.574.
|
Габаритные и присоединительные размеры ВММ10 574 (1РММ10 574)
|
Габаритные размеры
|

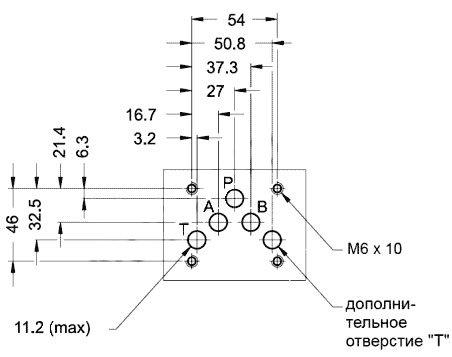

Присоединительные размеры
|
Характеристики гидрораспределителей ВММ10.574 и 1РММ10.574
| Наименование параметра |
Значение параметра |
| ВММ10-574 |
1РММ10-574 |
| Условный проход, мм |
10 |
| Расход рабочей жидкости, л/мин |
40-60 |
| Номинальное давление на входе, МПа (кгс/см²) |
32 (320) |
| Максимальное давление на выходе, МПа (кгс/см²) |
6 (60) |
| Максимальное давление управления, МПа (кгс/см²) |
0,6-6,0 (6-60) |
| Масса, кг |
5 |
1РММ10 574 (ВММ10 574) Гидрораспределитель
 |
Гидрораспределители ВММ10.574.УХЛ4, 1РММ10.574.УХЛ4 с односторонним ручным управлением (рукоятка находится со стороны канала А) применяется в гидроагрегатах ГПДВ прессов, например, ДГ2424, ДГ2426, ДГ2428, ДГ2430, ДГ2432, ДГ2434, ДГ2436 усилием до 400 тс и других гидравличеких машинах.
Гидросхема 574
Основные параметры гидрораспределителя ВММ-10.574:
- условный проход 10 мм;
- схема открывания-закрывания рабочих каналов - 574;
- управление - от рукоятки;
- макс. расход рабочей жидкости 40-60 л/мин;
- номинальное давление на входе 32 МПа;
- максимальное давление на выходе 6 МПа;
- климатическое исполнение - для районов с умеренным и холодным климатом;
- масса не более 5 кг.
|
Пример условного обозначения гидравлического золотникового распределителя, со схемой распределения 44, управляемого рукояткой, для работы в умеренном климате:
- Гидрораспределитель ВММ10 574 УХЛ4.
- Гидрораспределитель 1РММ10 574 УХЛ4.
|
