Фильтры напорные ФП 7
|
Фильтр ФП7 20-25/200
|
Фильтр напорный ФП7 12-10/200, ФП7 12-25/200, ФП7 12-40/200, ФП7 20-10/200, ФП7 20-25/200, ФП7 20-40/200, ФП7 32-10/200, ФП7 32-25/200, ФП7 32-40/200 предназначен для очистки от механических примесей минеральных масел.
Фильтры ФП-7 (замена исполнения фильтров Ф7М, ФГМ) используются в металлорежущих, деревообрабатывающих и других станках, кузнечно-прессовых, литейных и других машинах.
Температура окружающей среды от +1°С до +40°С.
Фильтры напорные ФП 7 изготавливаются: по номинальному давлению 20 МПа – трех габаритов, по тонкости фильтрации – 10, 25 и 40 мкм.
В качестве фильтроэлементов в фильтрах ФП7 используются фильтроэлементы РЕГОТМАС.
|
Технические характеристики фильтра ФП 7
|
Наименование
|
Ду, мм
|
Тонкость фильтрации, мкм
|
Давление, МПа
|
Расход, л/мин
|
|
ФП7 12-10/200
|
12
|
10
|
20
|
25
|
|
ФП7 12-25/200
|
12
|
25
|
20
|
25
|
|
ФП7 12-40/200
|
12
|
40
|
20
|
25
|
|
ФП7 20-10/200
|
20
|
10
|
20
|
63
|
|
ФП7 20-25/200
|
20
|
25
|
20
|
63
|
|
ФП7 20-40/200
|
20
|
40
|
20
|
63
|
|
ФП7 32-10/200
|
32
|
10
|
20
|
160
|
|
ФП7 32-25/200
|
32
|
25
|
20
|
160
|
|
ФП7 32-40/200
|
32
|
40
|
20
|
160
|

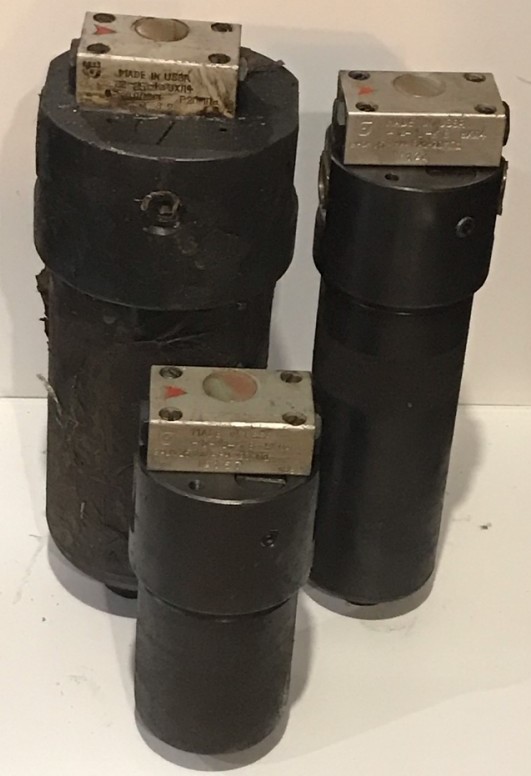

Фильтр напорный ФП7 12-25/200
|
|
Основные параметры фильтра гидравлического (масляного) ФП7 12-25/200:
- условный проход 12 мм;
- присоединение в систему - резьбовое;
- тонкость фильтрации (степень очистки) 25 мкм;
- номинальный расход рабочей жидкости 25 л/мин;
- масса фильтра 3,57 кг.
|
Пример условного обозначения фильтра напорного с условным проходом 20 мм, на номинальное давление 20 МПа, с чистотой фильтрации 25 мкм, тип присоединительной резьбы - коническая, для районов с умеренным и холодным климатом:
Фильтр напорный ФП7-20-25/200 УХЛ4.
|
