Гидроклапаны редукционные Г57-22, Г57-23, Г57-24, Г57-25, ПГ57-22, ПГ57-24, ПГ57-25
|
Гидроклапан Г57-23
|
Клапаны редукционные Г57-22(23,24,25), АГ57-22(23,24,25), БГ57-22(23,24,25), ПГ57-22(23,24,25), АПГ57-22(23,24,25), БПГ57-22(23,24,25) представляют собой элементы командно-регулирующей аппаратуры гидроприводов. Их назначение – ограничивать давление рабочей жидкости до заранее заданной величины, предохраняя системы от перегрузки и разрушения. Гидроклапаны имеют универсальное применение с возможностью их встраивания в гидравлические установки транспортных, подземных и других сооружений, а также в металлообрабатывающие машины.
— Гидроклапаны Г57-22(23,24,25), ПГ57-22(23,24,25) работают на чистом минеральном масле вязкостью 18-60 мм²/сек при температуре масла до 50 °С. Рекомендуется применять масло индустриальное 20 или 30 (ГОСТ 1707-51).
Клапаны редукционные Г57 - 2 с регулятором имеют следующие исполнения:
По присоединению:
- резьбовое и стыковое.
По давлению: не обозначается - редуцированное давление до 63 кгс/см² :
А – редуцированное давление до 100 кгс/см².
Б – редуцированное давление до 200 кгс/см².
|
Параметры гидроклапанов редукционных Г57-2
| Марка гидроклапана |
Условный проход |
Диапазон регулировки, МПа |
Номинальный расход, л/мин |
Присоединение |
| Клапан Г57-22 |
12 |
0,3...6,3 |
20 |
3/8" |
| Клапан АГ57-22 |
12 |
0,5...10,0 |
20 |
3/8" |
| Клапан БГ57-22 |
12 |
1,0...20,0 |
20 |
3/8" |
| Клапан ПГ57-22 |
12 |
0,3...6,3 |
20 |
стыковое |
| Клапан АПГ57-22 |
12 |
0,5...10,0 |
20 |
стыковое |
| Клапан БПГ57-22 |
12 |
1,0...20,0 |
20 |
стыковое |
| Клапан Г57-23 |
16 |
0,3...6,3 |
40 |
1/2" |
| Клапан АГ57-23 |
16 |
0,5...10,0 |
40 |
1/2" |
| Клапан БГ57-23 |
16 |
1,0...20,0 |
40 |
1/2" |
| Клапан ПГ57-23 |
16 |
0,3...6,3 |
40 |
стыковое |
| Клапан АПГ57-23 |
16 |
0,5...10,0 |
40 |
стыковое |
| Клапан БПГ57-23 |
16 |
1,0...20,0 |
40 |
стыковое |
| Клапан Г57-24 |
20 |
0,3...6,3 |
80 |
3/4" |
| Клапан АГ57-24 |
20 |
0,5...10,0 |
80 |
3/4" |
| Клапан БГ57-24 |
20 |
1,0...20,0 |
80 |
3/4" |
| Клапан ПГ57-24 |
20 |
0,3...6,3 |
80 |
стыковое |
| Клапан АПГ57-24 |
20 |
0,5...10,0 |
80 |
стыковое |
| Клапан БПГ57-24 |
20 |
1,0...20,0 |
80 |
стыковое |
| Клапан Г57-25 |
32 |
0,3...6,3 |
160 |
1 1/4" |
| Клапан АГ57-25 |
32 |
0,5...10,0 |
160 |
1 1/4" |
| Клапан БГ57-25 |
32 |
1,0...20,0 |
160 |
1 1/4" |
| Клапан ПГ57-25 |
32 |
0,3...6,3 |
160 |
стыковое |
| Клапан АПГ57-25 |
32 |
0,5...10,0 |
160 |
стыковое |
| Клапан БПГ57-25 |
32 |
1,0...20,0 |
160 |
стыковое |

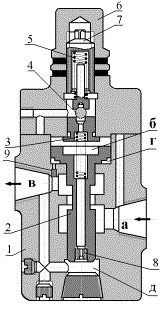

Конструкция и принцип действия гидроклапана редукционного Г57
Клапан Г57-2, ПГ57-2 состоит из корпуса 1, плунжера 2, пружин 3 и 5, шарового сервоклапана 4 и крышки 6. Рабочая жидкость подводится в полость а, и отводится через камеру в. Плунжер нагружен слабой пружиной 3, которая удерживает его в нижнем положении.
В центральное отверстие плунжера ввернут демпфер 8, через который камера в постоянно сообщается с камерой б. Камера г сообщается с камерой в через демпфер 9. Шарик 4 прижимается к седлу пружиной 5.
Усилие сжатия пружины 5 можно регулировать винтом 7. Пока давление жидкости, действующее на шарик 4, не превышает величины усилия, на которое отрегулирована пружина 5, шарик прижат к седлу. При этом плунжер 2 находится в нижнем положении под действием пружины 3. В нижнем положении плунжера полости а и в соединены, поэтому жидкость из системы свободно проходит через редукционный клапан и давление в полости в равно давлению, развиваемому насосом. Когда сила давления на выходе из клапана преодолевает силу пружины 5, шаровой клапан 4 открывается, и жидкость из камеры д начинает поступать через демпфер 8 в камеру б, откуда через шаровой клапан удаляется в сливную магистраль. В отверстии демпфера 8 при течении жидкости происходит потеря давления, поэтому давление в камере б будет ниже, чем в камерах д и г. Вследствие этого перепада давления плунжер начнет подниматься. Поднимаясь, плунжер затрудняет проход жидкости из полости а в полость в, в результате чего происходит повышение давления в полости а, по сравнению с давлением в полости в. Когда давление в камерах д и г уравновесит силу давления в камере б и усилие пружины 3, плунжер займет новое равновесное положение.
Если давление в камере в по какой-либо причине начнет снижаться, равновесие сил, действующих на плунжер 2, нарушится, так как уменьшатся силы давления на плунжер со стороны камер д и г, сообщающихся с камерой в. Пружина 3 отожмет плунжер 2 вниз, что приведет к увеличению щели между корпусом и кромкой плунжера. Следствием этого станет увеличения притока жидкости в камеру в и повышение давления в ней до значения, соответствующего новому состоянию равновесия плунжера.
При работе клапана Г 57 из его дренажного отверстия непрерывно вытекает небольшое количество жидкости, а в магистрали после клапана поддерживается постоянное давление, меньшее, чем в напорной магистрали насоса.
Структура условного обозначения гидроклапанов Г57-2
Гидроклапан редукционный ПГ57-22
 |
Основные параметры клапана ПГ 57-22 УХЛ4:
- условный проход 10 мм;
- присоединение в систему стыковое;
- диапазон регулировки 0,5...7 МПа ;
- номинальный расход рабочей жидкости 20 л/мин;
- масса гидроклапана 1,5 кг.
|

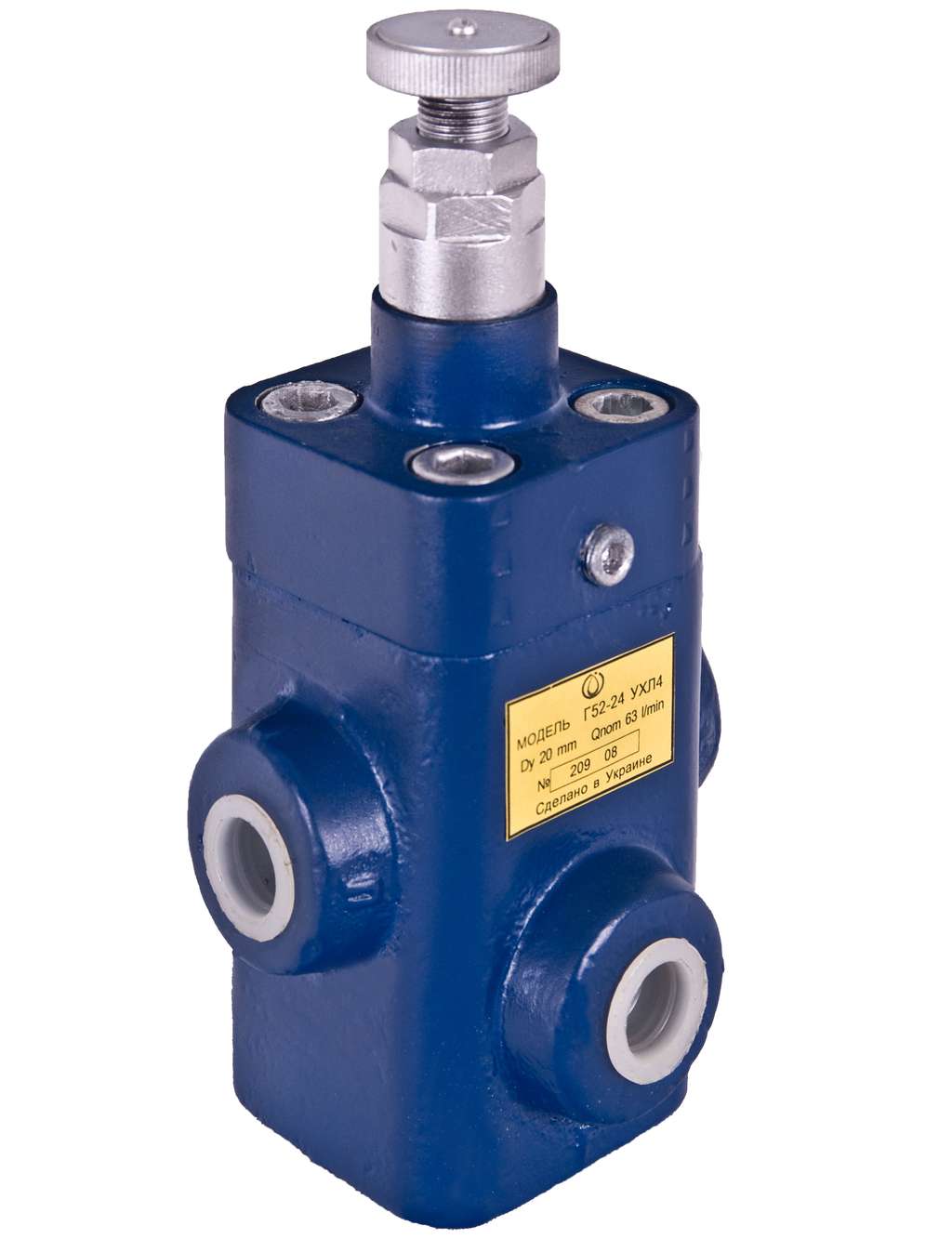

Клапан редукционный Г57-23
 |
Основные параметры гидроклапана Г 57-23:
- условный проход 16 мм;
- присоединение в систему резьбовое;
- диапазон регулировки 0,3...6,3 МПа ;
- номинальный расход рабочей жидкости 40 л/мин;
- масса гидроклапана 3,5 кг.
|
Гидроклапан БГ57-24
|
|
Основные параметры клапана редукционного БГ 57-24 УХЛ4:
- условный проход 20 мм;
- присоединение в систему резьбовое;
- диапазон регулировки 0,9...20 МПа ;
- номинальный расход рабочей жидкости 80 л/мин;
- масса гидроклапана 4,5 кг.
|
Варианты маркировки клапанов Г57-2, ПГ57-2:
Гидроклапан Г-57-22, АГ-57-22, БГ-57-22, ПГ-57-22, АПГ-57-22, БПГ-57-22, Г-57-23, АГ-57-23, БГ 57-23, ПГ 57-23, АПГ 57-23, БПГ 57-23, Г 57-24, АГ 57-24, БГ 57-24, ПГ-57-24, АПГ57-24, БПГ 57-24, Г-57-25, АГ 57-25, Б Г57-25, ПГ57-25, АПГ 57-25, БПГ-57-25.
|
