Пневмораспределители трехлинейные П-РК 3.4

Пневмораспределитель П-РК-3.1, П-РК-3.2, П-РК-3.3, П-РК-3.4, П-РК-3.5, П-РК-3.6, П-РК-3.7

   Пневмораспределители П-РК-3.4 УХЛ4 3-х линейные предназначены для изменения направления потоков сжатого воздуха в пневматических приводах и системах управления.
   Распределители пневматические П-РК3.4, П-РК3.1, П-РК3.2, П-РК3.3, П-РК3.6, П-РК3.7, П-РК3.5 двухпозиционные, трехлинейные, нормально закрытые, клапанные распределители с ручным, механическим и пневматическим управлением.
   Назначение пневмораспределителей П-РК3:
   П-РК 3.1 - кнопка "Пуск";
   П-РК 3.2 - кнопка "Стоп";
   П-РК 3.3 - тумблер;
   П-РК 3.4 - двустороннее механическое управление (концевик);
   П-РК 3.5 - одностороннее механическое управление (ломающийся ролик);
   П-РК 3.6 - одностороннее пневматическое управление;
   П-РК 3.7 - толкатель.

   Пневмораспределитель П-РК3.1 (описание и фото)
   Пневмораспределитель П-РК3.2 (описание и фото)
   Пневмораспределитель П-РК3.3 (описание и фото)
   Пневмораспределитель П-РК3.4 (описание и фото)
   Пневмораспределитель П-РК3.5 (описание и фото)
   Пневмораспределитель П-РК3.6 (описание и фото)
   Пневмораспределитель П-РК3.7 (описание и фото)

Параметры пневмораспределителей П-РК3

Параметры Исполнения
П-РК3.1;
П-РКЗС.1;
П-РКЗ.1-1;
П-РКЗС.1-1		 П-РК3.2;
П-РКЗС.2;
П-РКЗ.2-1;
П-РКЗС.2-1		 П-РК3.3;
П-РКЗС.З;
П-РКЗ.3-1;
П-РКЗС.3-1

П-РК3.4;
П-РКЗ.4-1;

 П-РК3.5;
П-РКЗ.5-1		 П-РК3.6;
П-РКСЗ.6-1		 П-РК3.7;
П-РКСЗ.7-1

1. Условный проход, мм

4

2. Номинальное давление, МПа (кгс/см2)

1,0 (10)

3. Минимальное давление управления, МПа (кгс/см 2 )

-

-

-

-

-

0,2 (2)

-

4. Пропускная способность Kv , м3/ч, не менее

0,25

5. Сила на органах управления, Н (кгс), не более

30 (3)

30 (3)

15 (1.5)

30 (3)

30 (3)

-

30 (3)

6. Максимальное число срабатываний,c-1

-

-

-

1

1

5

1

7. Утечки воздуха, см3/мин, не более

20

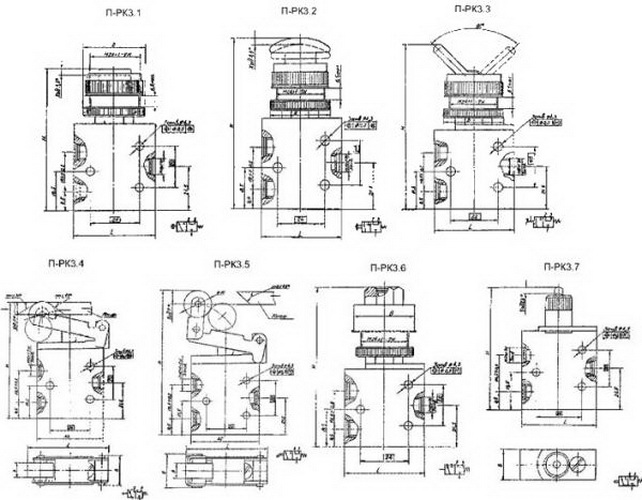

Размеры пневмораспределителей П-РК 3.1, П-РК 3.2, П-РК 3.3, П-РК 3.4, П-РК 3.5, П-РК 3.6, П-РК 3.7

Размеры пневмораспределителей П-РК 3.1, П-РК 3.2, П-РК 3.3, П-РК 3.4, П-РК 3.5, П-РК 3.6, П-РК 3.7

   а — типа П-РК3.1 с кнопкой «пуск»; б — типа П-РК3.2 с кнопкой «стоп»; в — типа П-РК.3.3 с рычагом (тумблер); г — типа П-РК3.6 с односторонним пневматическим управлением; д — типа П-РКЗ.7 с толкателем; е — типа П-РК3.4 с двусторонним мехаиичеокмм управлением; ж — типа П-РК3.5 с односторонним механическим управлением

Структура условного обозначения пневмораспределителей
П-РК-3

П-РК3 .     3       УХЛ4

                            Климатическое исполнение

                      Вид присоединительной резьбы:
Отсутствие цифры - коническая К1/8";
1 - метрическая М10х1

                Условное обозначение вида привода:
1 - с кнопкой "Пуск";
2 - с кнопкой "Стоп";
3 - с тумблером;
4 - с двусторонним механическим управлением;
5 - с односторонним механическим управлением;
6 - с односторонним пневматическим управлением;
7 - с толкателем

            С - специальный, только для исполнений 1, 2, 3
Работают на сжатом воздухе 9 класса загрязненности
и температуре ниже 0 °C и
10 класса загрязненности и
температуре выше 0 °C.

    Условное наименование распределителя

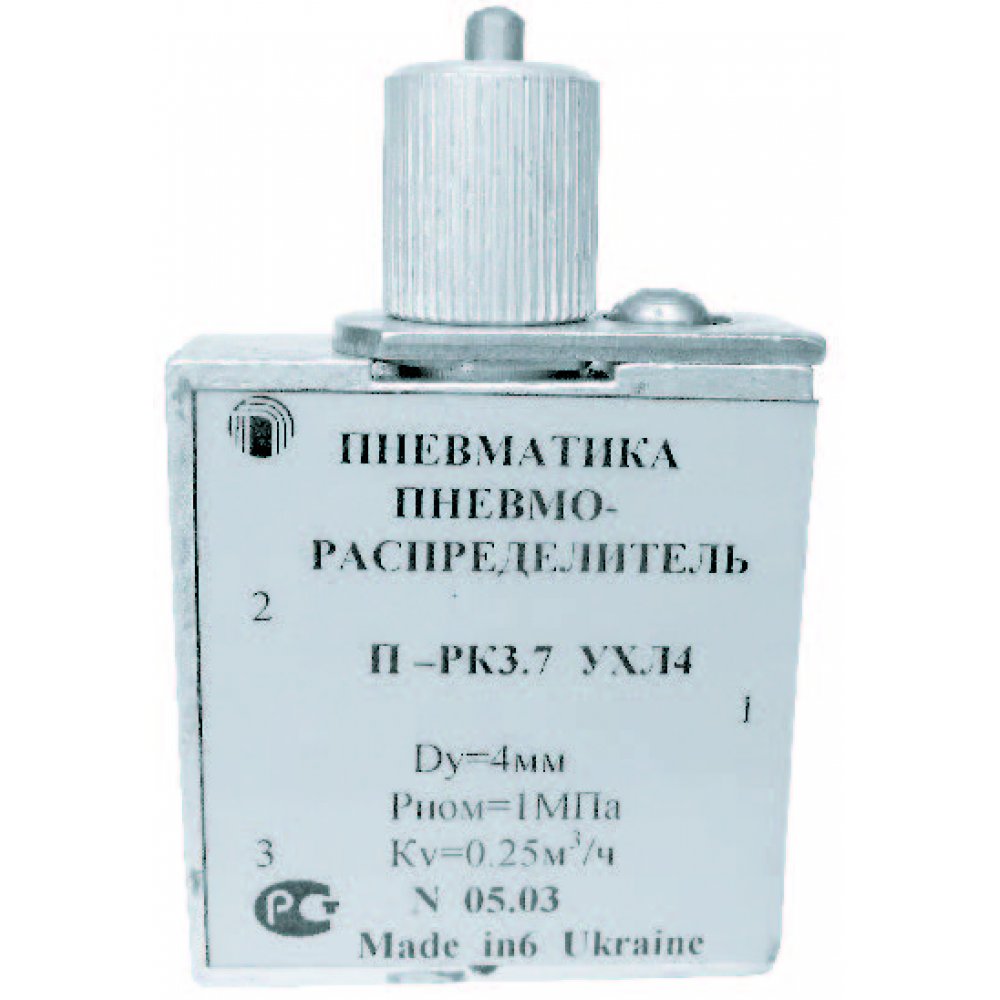

Пневмораспределитель П-РК3.7

Пневмораспределитель П-РК3.7

  Основные параметры распределителя П РК 3 7 (ПРК3-7) УХЛ4:
— Номинальное давление на входе 1 МПа;
— Условный проход 4 мм;
— Пропускная способность Kv - 0,25 м3/ч;
— Сила на органах управления - 30 Н (кгс);
— вес не более 0,32 кг.

Пневмораспределитель П-РК3.6

Пневмораспределитель П-РК3.6

  Основные параметры распределителя П РК 3 6 (ПРК3-6) УХЛ4:
— Номинальное давление на входе 1 МПа;
— Условный проход 4 мм;
— Пропускная способность Kv - 0,25 м3/ч;
— Сила на органах управления - 0,06 МПа;
— вес не более 0,35 кг.

Пневмораспределитель П-РК3.5

Пневмораспределитель П-РК3.5

  Основные параметры распределителя П РК 3 5 (ПРК3-5) УХЛ4:
— Номинальное давление на входе 1 МПа;
— Условный проход 4 мм;
— Пропускная способность Kv - 0,25 м3/ч;
— Сила на органах управления - 30 Н (кгс);
— вес не более 0,35 кг.

Пневмораспределитель П-РК3.4

Пневмораспределитель П-РК3.4

  Основные параметры распределителя П РК 3 4 (ПРК3-4) УХЛ4:
— Номинальное давление на входе 1 МПа;
— Условный проход 4 мм;
— Пропускная способность Kv - 0,25 м3/ч;
— Сила на органах управления - 30 Н (кгс);
— вес не более 0,33 кг.

Пневмораспределитель П-РК3.3

Пневмораспределитель П-РК3.3

  Основные параметры распределителя П РК 3 3 (ПРК3-3) УХЛ4:
— Номинальное давление на входе 1 МПа;
— Условный проход 4 мм;
— Пропускная способность Kv - 0,25 м3/ч;
— Сила на органах управления - 30 Н (кгс);
— вес не более 0,33 кг.

Пневмораспределитель П-РК3.2

Пневмораспределитель П-РК3.2

  Основные параметры распределителя П РК 3 2 (ПРК3-2) УХЛ4:
— Номинальное давление на входе 1 МПа;
— Условный проход 4 мм;
— Пропускная способность Kv - 0,25 м3/ч;
— Сила на органах управления - 30 Н (кгс);
— вес не более 0,28 кг.

Пневмораспределитель П-РК3.1

Пневмораспределитель П-РК3.1

  Основные параметры распределителя П РК 3 1 (ПРК3-1) УХЛ4:
— Номинальное давление на входе 1 МПа;
— Условный проход 4 мм;
— Пропускная способность Kv - 0,25 м3/ч;
— Сила на органах управления - 30 Н (кгс);
— вес не более 0,3 кг.

       Пример условного обозначения для пневмораспределителя 3-х линейного с приводом от кнопки "Пуск" с присоединительной резьбой K1/8", климатическое исполнение УХЛ4:

- пневмораспределитель П-РК-3.1 УХЛ4.
