Гидрораспределители РХ20 44, РХ 204430000, РХ 20 44 30000

Габаритные и присоединительные размеры РХ 20

Характеристики гидрораспределителей РХ20 и Р203

Конструкция и принцип действия распределителей РХ20 (на примере РХ20 44 30000)

     Электрическое управление в гидрораспределителях РХ-20 применяется при условных проходах Dy < 10 мм, так как у управляющих электромагнитов обычно ограничены тяговое усилие и ход. Для больших условных проходов, такие гидрораспределители РХ-20 делают двухступенчатыми, причем первая из ступеней является гидравлическим устройством предварительного усиления мощности входного управляющего сигнала. Эти гидрораспределители называются еще гидрораспределителями с электрогидравлическим управлением, а если гидрораспределитель дросселирующий — электрогидравлическими усилителями (ЭГУ). Для такого устройства входным является электрический сигнал, а выходным — некоторый поток рабочей жидкости с параметром (расходом или давлением), пропорциональным мощности входного сигнала. Направление потока и знак перепада давления при этом соответствуют знаку входного электрического сигнала.
    ЭГУ состоит из электромеханического преобразователя, в котором электрический сигнал преобразуется в некоторое механическое перемещение (поворот вала или перемещение толкателя электромагнита), и гидравлического усилителя мощности.
      На рис. 4, а в качестве примера изображен двухступенчатый гидрораспределитель РХ20, в состав которого входят два золотниковых гидрораспределителя: распределитель первой ступени, состоящий из корпуса 2, золотника 1 и двух центрирующих пружин 3, с управлением от двух электромагнитов ЭМ1 и ЭМ2; гидрораспределитель второй ступени, состоящий из корпуса 4, золотника 5 и двух центрирующих пружин 6, с гидравлическим управлением. Гидрораспределитель имеет присоединительные отверстия Р, Т, А, В. Торцевые полости распределителя второй ступени соединены с выходными отверстиями распределителя первой ступени каналами Х и Y.
    При отсутствии электрического управляющего сигнала золотники обоих распределителей под действием пружин находятся в средних (нейтральных) позициях. При этом золотник 1 соединяет торцевые полости распределителя второй ступени со сливом, а золотник 5 перекрывает все проходные сечения (см. рис. 4, а, б).
    При поступлении сигнала, например на электромагнит ЭМ1, золотник 1 смещается до упора вправо, т. е. распределитель первой ступени переключается в позицию I (см. рис. 4, б). При этом по каналу X поток жидкости под давлением поступает в левую торцевую полость гидрораспределителя второй ступени, а его правая торцевая полость через канал Y соединяется со сливом. На торцах золотника 5 возникает перепад давлений, под действием которого он смещается вправо, т.е. основной гидрораспределитель переключается в позицию I. При этом соединяются гидролинии Р с А и В с Т. При поступлении управляющего сигнала на вход электромагнита ЭМ2 золотники 7 и 5 перемещаются влево, т. е. гидрораспределитель переключается в позицию II. При этом соединяются гидролинии Р с В и А с Т.

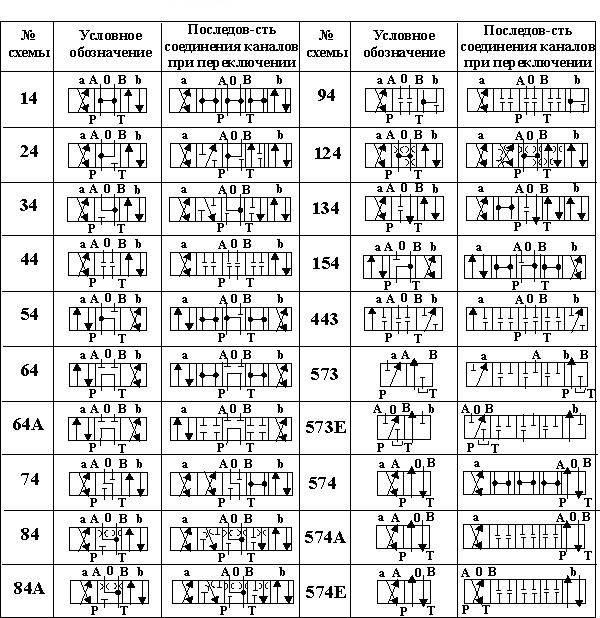

Схемы распределения рабочей жидкости распределителей РХ20

Гидрораспределитель РХ2044

Гидрораспределитель РХ2064

Гидрораспределитель РХ2034

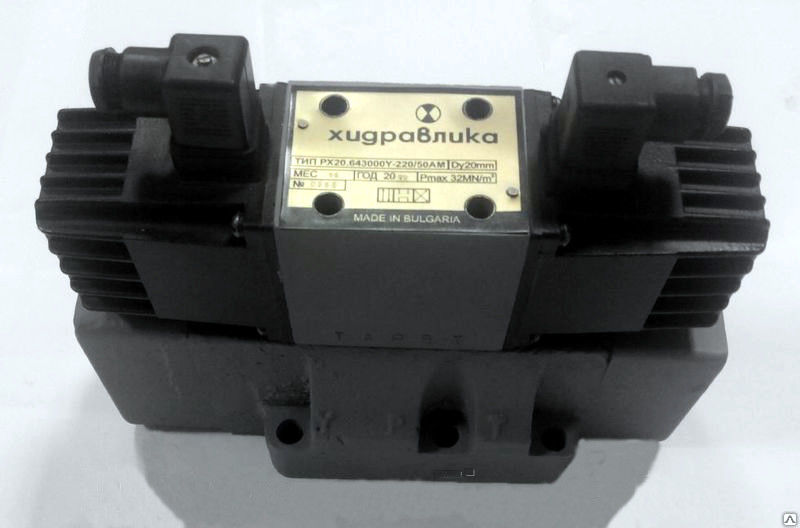

Гидрораспределитель РХ20574А

       Пример условного обозначения гидравлического золотникового распределителя, со схемой распределения 44, управляемого электромагнитами от сети 24 В постоянного тока, для работы в умеренном климате:
     - Гидрораспределитель РХ 204430000 -24.
