Гідророзподільниками ВЕ6 64
|
Гідророзподільник ВЕ6 44 Г24 Н М
|

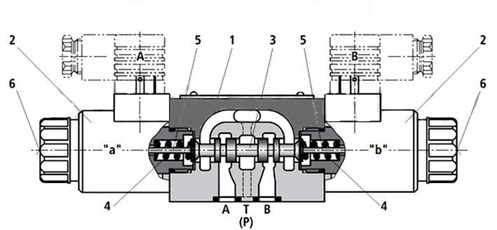

Принцип дії розподілювачів ВЕ-6
|
|
-
Гідророзподільник ВЕ6 64 Г24 (В110, В220) УХЛ4 є золотистими гідророзподільниками з двостороннім електромагнітним керуванням (з двома котушками). Такі розподілювачі застосовуються для керування пуском, зупинком і напрямком об'ємного потоку.
-
-
У нейтральному положенні золотушник (3) утримується поворотною пружиною (4) у вихідній позиції. Золотник (3) приводиться в дію електромагнітними, що працюють в олії (2) ввертного типу. Для забезпечення бездоганної працездатності порожнину електромагнітного має бути наповнена оливою.
-
Зусилля від магніту (катушки) (2) передається за допомогою штовхача (5) на золотушник (3) і переміщує його з нейтральної позиції в потрібне кінцеве положення. Завдяки цьому реалізується необхідний напрямок руху об'ємного потоку робочої рідини від P до A и от B до T или от P до B и от A до T.
-
Після вимкнення електромагнітна (2) золотник (3) переміщається за допомогою поворотної пружини (4) у своє вихідне положення. Як додаткову можливість застосовується ручне дублювання (6), за допомогою якого можна переміщати золотник (3) без збудження електромагнітного випромінювання.
Найкорисніші варіанти описані нижче:
Гідророзподільник ВЕ6.64 (Г24, В110, В220)
Гідророзподільник ВЕ6.44 (Г24, В110, В220)
Гідророзподільник ВЕ6.34 (Г24, В110, В220)
Гідророзподільник ВЕ6.24 (Г24, В110, В220)
Гідророзподільник ВЕ6.14 (Г24, В110, В220)
Гідророзподільник ВЕ6.574А.ОФ (Г24, В110, В220)
|
Монтажна поверхня розподілювачів ВЕ 6
|
Технічні характеристики гідророзподільників Ве6.24, ВЕ6.34, ВЕ6.44, ВЕ6.64
Структура умовного позначення
| ВЕ |
|
6 |
|
44 |
|
В110 |
|
НМ |
|
| |
|
|
|
НМ = тип напрямних котушок — "мокраю", працює в оливі
|
|
Спрямова напруга електромагнітна:
Г24 = 24 вольта постійного струму
В110 = 110 вольтів змінного струму
В220 = 220 вольтів змінного струму
|
Гідравлічна схема золотника:
14 =
24 =
34 =
44 =
64 =
574А.О =
574А.ОФ =
 |
|
6 = умовний прохід
|
|
ВЕ = тип пристрою
|
|
Характеристики
Максимальний робочий тиск:
Отвори: P-A-B
Отвір: T |
бар |
Пост. ток |
Перем. струм |
350
210 |
350
160 |
| Максимальна витрата |
л/хв |
80 |
60 |
| Робоча рідина |
Робоча рідина на мінеральній основі (HL, HLP) згідно з DIN 51524; біологічно швидко розкладна робоча рідина згідно з VDMA 24568; HETG (рапсова олія); HEPG (полігліколь); HEES (синтетичні ефіри) |
| Діапазон температур робочої рідини |
oС |
-30 ... +80 |
| Температура довкілля |
oС |
до +50 |
| Діапазон в'язкостей рідини |
сСт |
25 ... 2320 |
| Допустимий ступінь забруднення рідини |
клас 20/18/15 по
ISO 4406:1999 |
| Час витримування в переключеному стані |
тривалий |
| Маса гідророзподільника |
кг |
1,95 |
|
Габаритні та приєднувальні розміри гідророзподільників ВЕ6
|
|
1.1 Магнит "a"
1.2 Магніт "b"
2. Розмір для магніту з прихованим ручним дублюванням
3. Розмір для магніту з ручним дублюванням
4. Розмір для магніту без ручного дублювання
5, 6 — сполучний штекер зі світлодіодною індикацією (входить до комплекту постачання)
9. Заводська табличка |
10. Одинакові ущільнювальні кільця для каналів A, B, P, T
(Вказівки! Канали розташовані відповідно до своїх функцій; забороняється їх міняти місцями або заглушати під час під'єднання до гідросистеми)
11. Нарізна заглушка для розподілювачів з одним магнітом
12. Простір, потрібний для зняття сполучного штекера/вуглового з'єднувального штекера |
13. Необхідне місце для зняття котушки з гідророзподільника
14. Контрайка, момент затягування MA = 4+1 Нм
15. Розташування каналів згідно з DIN 24340 форма A (без отвору для фіксації), або згідно з ISO 4401-03-02-0-05
16. Інша довжина захоплення гвинтом: 22 мм |
Структура умовного позначення гідророзподільників ВЕ6
Гідророзподільник ВЕ6 64 Г24, ВЕ6 64 В110, ВЕ6 64 В220
|
.jpg)
|
Гідророзподільник ВЕ6 64 Г24, ВЕ6 64 В110, ВЕ6 64 В220 з двостороннім електромагнітним керуванням на 24 В постійного струму (в інших виробленнях на 110 і 220 В змінного струму) застосовується в гідроагрегатах станків і мобільної техніки. Ця схема розподілу (64) є найпопулярнішою для сучасних потреб машинобудування. У мобільній техніці застосовуються переважно гідророзподільники ВЕ6 64 Г24, у промисловості — ВЕ6 64 В110 і ВЕ6 64 В220.
Гідросхема 64
Основні параметри гідророзподільника ВЕ6.64.В110 (В220, Г24):
- умовний прохід 6 мм;
- схема відкривання-закривання робочих каналів — 64;
- напруга: 110 або 220 вольта змінного струму, 24 В пост. струму;
- тип керування золотником: двостороннє електромагнітне, пружинне повернення у вихідне положення;
- витрата робочої рідини 60-80 л/хв;
- номінальний тиск на вході 32 МПа;
- кліматичне виконання — для районів із помірним і холодним кліматом;
— маса не більш ніж 1,95 кг.
|
Гідророзподільник ВЕ6 14 Г24, ВЕ6 14 В110, ВЕ6 14 В220
|
|
Розподільники ВЕ6 14 Г24, ВЕ6 14 В110, ВЕ6 14 В220 з двостороннім електромагнітним керуванням на 24 В постійного струму (в інших виробленнях на 110 і 220 В змінного струму) застосовується в гідроагрегатах станків і мобільної техніки. У мобільній техніці застосовуються переважно гідророзподільники ВЕ6 14 Г24, у промисловості — ВЕ6 14 В110 і ВЕ6 14 В220.
Гідросхема 14
Основні параметри гідророзподільника ВЕ6.14.В110 (В220, Г24):
- умовний прохід 6 мм;
- схема відкривання-закривання робочих каналів — 14;
- напруга: 110 або 220 вольта змінного струму, 24 В пост. струму;
- тип керування золотником: двостороннє електромагнітне, пружинне повернення у вихідне положення;
- витрата робочої рідини 60-80 л/хв;
- номінальний тиск на вході 32 МПа;
— маса не більш ніж 1,95 кг.
|
Гідророзподільник ВЕ6 44 Г24, ВЕ6 44 В110, ВЕ6 44 В220
|
|
Розподільники ВЕ6 44 Г24, ВЕ6 44 В110, ВЕ6 44 В220 з двостороннім електромагнітним керуванням на 24 В постійного струму (в інших виробленнях на 110 і 220 В змінного струму) застосовується в гідроагрегатах станків і мобільної техніки. Ця схема розподілу (44) є потрібною для сучасних потреб машинобудування. У мобільній техніці застосовуються переважно гідророзподільники ВЕ6 44 Г24, у промисловості — ВЕ6 44 В110 і ВЕ6 44 В220.
Гідросхема 44
Основні параметри гідророзподільника ВЕ6.44.В110 (В220, Г24):
- умовний прохід 6 мм;
- схема відкривання-закривання робочих каналів — 44;
- напруга: 110 або 220 вольта змінного струму, 24 В пост. струму;
- тип керування золотником: двостороннє електромагнітне, пружинне повернення у вихідне положення;
- витрата робочої рідини 60-80 л/хв;
- номінальний тиск на вході 32 МПа;
- кліматичне виконання — для районів із помірним і холодним кліматом;
— маса не більш ніж 1,95 кг.
|
Гідророзподільник ВЕ6 24 Г24, ВЕ6 24 В110, ВЕ6 24 В220
|
|
Розподільники ВЕ6 24 Г24, ВЕ6 24 В110, ВЕ6 24 В220 з двостороннім електромагнітним керуванням на 24 В постійного струму (в інших виробленнях на 110 і 220 В змінного струму) застосовується в гідроагрегатах станків і мобільної техніки. У мобільній техніці застосовуються переважно гідророзподільники ВЕ6 24 Г24, у промисловості — ВЕ6 24 В110 і ВЕ6 24 В220.
Гідросхема 24
Основні параметри гідророзподільника ВЕ6.24.В110 (В220, Г24):
- умовний прохід 6 мм;
- схема відкривання-закривання робочих каналів — 24;
- напруга: 110 або 220 вольта змінного струму, 24 В пост. струму;
- тип керування золотником: двостороннє електромагнітне, пружинне повернення у вихідне положення;
- витрата робочої рідини 60-80 л/хв;
- номінальний тиск на вході 32 МПа;
- кліматичне виконання — для районів із помірним і холодним кліматом;
— маса не більш ніж 1,95 кг.
|
Гідророзподільник ВЕ6 34 Г24, ВЕ6 34 В110, ВЕ6 34 В220
|
|
Розподільники ВЕ6 34 Г24, ВЕ6 34 В110, ВЕ6 34 В220 з двостороннім електромагнітним керуванням на 24 В постійного струму (в інших виробленнях на 110 і 220 В змінного струму) застосовується в гідроагрегатах станків і мобільної техніки. Гідророзподільник із схемою розподілу 34 застосовується в конструкції гідророзподільників ВЕХ16.44 як керівний пілот. У мобільній техніці застосовуються переважно гідророзподільники ВЕ6 34 Г24, у промисловості — ВЕ6 34 В110 і ВЕ6 34 В220.
Гідросхема 34
Основні параметри гідророзподільника ВЕ6.34.В110 (В220, Г24):
- умовний прохід 6 мм;
- схема відкривання-закривання робочих каналів — 34;
- напруга: 110 або 220 вольта змінного струму, 24 В пост. струму;
- тип керування золотником: двостороннє електромагнітне, пружинне повернення у вихідне положення;
- витрата робочої рідини 60-80 л/хв;
- номінальний тиск на вході 32 МПа;
- кліматичне виконання — для районів із помірним і холодним кліматом;
— маса не більш ніж 1,95 кг.
|
Приклад умовного позначення гідравлічного золотникового розподільника з однобічним електромагнітним керуванням, Ду = 6 мм, тип електромагнітного — "мокрий", зі схемою розподілу 14, живлення від мережі 24 В постійного струму, для роботи в холодному та помірному кліматі:
Гідророзподільник ВЕ6.14.Г24.
