Пластинчатые (лопастные) насосы БГ12-23АМ
|
Насосы пластинчатые БГ12 23АМ УХЛ4 однопоточные нерегулируемые первого габарита с постоянным направлением потока масла предназначены для подачи под давлением чистого минерального масла в гидросистемы станков и других машин. Насосы БГ12-21(22,23)А(М) изготавливаются однопоточные (БГ12-2...М) и двухпоточные ((5,8,12,18,25,35)БГ12-2...М). Двухпоточные насосы БГ12-21, БГ12-22, БГ12-23, БГ12-24, БГ12-25 предназначены для подачи под давлением минерального масла двумя независимыми потоками. Рабочее давление насосов БГ12-21(23,22) - 12,5 МПа (пиковое 14 МПа). Насосы БГ12-2 работают на чистых минеральных маслах вязкостью от 17 до 400 сСт при температуре масла от +10 до +50 °С при температуре окружающей среды от 0 до +40 °С. Масло, поступающее в насос, должно быть отфильтровано от частиц размерами более 0,025 мм. Направление вращения вала насоса правое. По особому заказу насосы могут изготавливаться с левым направлением вращения вала. В заказе следует указать типоразмер насоса и направление вращения вала. Например, для насоса правого вращения — БГ12-23АМ, для насоса левого вращения — БГ12-23АМ лев. |
Характеристики однопоточных насосов БГ12-2
| Модель насоса | БГ12-21АМ | БГ12-21М | БГ12-22АМ | БГ12-22М | БГ12-23АМ | БГ12-23М | БГ12-24АМ | БГ12-24М | БГ12-25АМ |
| Давление на выходе ном. / макс., кгс/см² | 125 / 140 | ||||||||
| Давление на входе, кгс/см² | ±0,2 | ||||||||
| Рабочий объем, см³ | 5 | 8 | 12,5 | 16 | 20 | 25 | 45 | 56 | 80 |
| Частота вращения ном. / макс. / мин., об/мин | 1500 / 1800 / 1200 | ||||||||
| Подача, л/мин | 5,4 | 9 | 14,6 | 19,4 | 25,5 | 33 | 56 | 73,9 | 108 |
| Номинальная мощность, кВт | 2 | 3,06 | 4,6 | 5,65 | 6,94 | 8,45 | 15,1 | 19,6 | 26 |
| Масса насоса, кг | 9,2 | 22 | |||||||
Устройство и принцип действия насосов БГ12-2 (габарит 1)
В корпусе 1 и крышке 2 установлен рабочий комплект, состоящий из статора 3, ротора 4, пластины 5, диска с шейкой 6, диска плоского 7. Вал 8 свободно вращается в подшипнике качения 9. В крышке расположено всасывающее отверстие Б, в корпусе - нагнетательное В. Двухпоточный насос объединяет два однопоточных насоса. В корпусных деталях установлены рабочие комплекты двух однопоточных насосов. Двухпоточный насос имеет общее всасывающее отверстие. Нагнетание происходит двумя независимыми потоками. Принцип действия однопоточных и двухпоточных насосов одинаков. При вращении вала пластины перемещаются в пазах ротора в соответствии с профилем внутренней поверхности статора. Камера Г (между пластинами, статором и ротором) во время . соединения с каналами всасывания увеличивает свой объем и заполняется рабочей жидкостью, поступающей из магистрали всасывания, а во время соединения с каналами нагнетания уменьшает свой объем, вытесняя рабочую жидкость в магистраль нагнетания. Насос устанавливается в любом положении. Соединение вала насоса с приводным валом выполнять при помощи упругой (эластичной) муфты. Допуск соосности осей валов 0,1 мм в диаметральном выражении. Направление вращения вала должно соответствовать стрелке, расположенной на табличке. Передача на вал радиальных и осевых нагрузок со стороны привода не допускается. Для защиты насоса и гидросистемы от перегрузок необходимо установить предохранительный клапан, настройка которого не должна превышать номинального давления на выходе, а расход клапана должен быть не менее подачи насоса. Бак должен отвечать требованиям ГОСТ 16770-86. Объем бака должен быть не менее двухминутной подачи насоса. Всасывающий и сливной трубопроводы должны быть погружены в бак на глубину около двух диаметров трубы от дна. Трубопроводы должны быть с плавными изгибами, тщательно очищены, иметь надежное уплотнение в месте присоединения к насосу исключающее возможность подсоса воздуха. Всасывающий трубопровод должен быть по возможности коротким с минимальным количеством изгибов. Диаметр отверстия всасывающего трубопровода, его длина и дополнительные соединения должны выбираться из условий, что скорость рабочей жидкости не должна превышать 1,5 м/с и абсолютное давление на входе в насос должно быть-0,08...0,12 МПа (0,8... 1,2 кгс/см2). На всасывающем трубопроводе допускается устанавливать фильтр с индикатором загрязненности при условии, что абсолютное давление на входе в насос не менее 0,08 МПа.
Структура условного обозначения БГ12-2М
|
||||||||||||||||||||||||||||||||||||||||||||||||
Размеры насосов БГ12-21(А)М, БГ12-22(А)М, БГ12-23(А)М (первый габарит)
|
|
Насос пластинчатый БГ12-21АМ (БГ12-21А)
|
|
Основные параметры насоса БГ 12-21 АМ, БГ12-21А УХЛ4: |

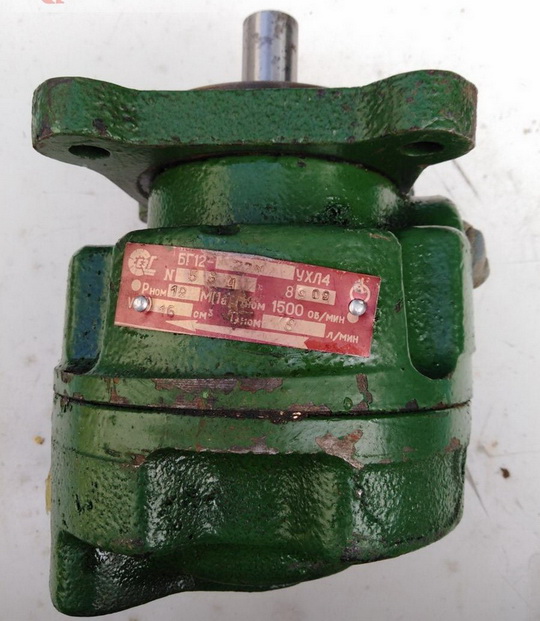

Насос пластинчатый БГ12-22АМ (БГ12-22А)
|
|
Основные параметры насоса БГ12-22А, БГ 12-22 АМ УХЛ4: |
Насос пластинчатый БГ12-23АМ (БГ12-23А)
|
|
Основные параметры насоса БГ12-23А, БГ 12-23 АМ УХЛ4: |
Насос пластинчатый БГ12-21М (БГ12-21)
|
|
Основные параметры насоса БГ12-21, БГ 12-21 М УХЛ4: |
Насос пластинчатый БГ12-22М (БГ12-22)
|
|
Основные параметры насоса лопастного БГ12-22, БГ 12-22 М УХЛ4: |
Насос пластинчатый БГ12-23М (БГ12-23)
|
|
Основные параметры насоса БГ12-23, БГ 12-23 М УХЛ4: |
.jpg)
Пример условного обозначения при заказе насоса пластинчатого нерегулируемого с номинальным рабочим объёмом 80 см³, номинальной подачей 108 л/мин и номинальным рабочим давлением на выходе 12,5 МПа:
Насос БГ12-25АМ УХЛ4.
| Основные | |
|---|---|
| Направление вращения | Левое |
| Производитель | Ама |
