Пластинчатые насосы 8БГ12-23АМ
|
|
Насосы пластинчатые 8 БГ12 23АМ УХЛ4 (габарита 1+1) двухпоточные нерегулируемые с постоянным направлением потока масла предназначены для подачи под давлением чистого минерального масла в гидросистемы станков и других машин. Насосы изготавливаются однопоточные (БГ12-2...М) и двухпоточные ((5,8,12,18,25,35,35)БГ12-21,22,23)А(М). Двухпоточные насосы предназначены для подачи под давлением минерального масла двумя независимыми потоками. Насосы дают номинальное давлении 12,5 МПа и работают на чистых минеральных маслах вязкостью от 17 до 400 сСт при температуре масла от +10 до +50 °С при температуре окружающей среды от 0 до +40 °С. Масло, поступающее в насос, должно быть отфильтровано от частиц размерами более 0,025 мм. Направление вращения вала насоса правое. По особому заказу насосы могут изготавливаться с левым направлением вращения вала. В заказе следует указать типоразмер насоса и направление вращения вала. Например, |
Характеристики насосов двухпоточных БГ12-2
| Модель насоса | Подача, л/мин | Подача, л/мин | Мощность, кВт | Масса (± 10%), кг |
| ГАБАРИТ 1+1 | ||||
| Насос 5БГ12-21АМ | 5,4 | 5,4 | 4,00 | 16 |
| Насос 5БГ12-21М | 5,4 | 9,0 | 5,06 | |
| Насос 5БГ12-22АМ | 5,4 | 14,6 | 6,60 | |
| Насос 5БГ12-22М | 5,4 | 19,4 | 7,65 | |
| Насос 5БГ12-23АМ | 5,4 | 25,5 | 8,94 | |
| Насос 5БГ12-23М | 5,4 | 33,0 | 10,45 | |
| Насос 8БГ12-21М | 9,0 | 9,0 | 7,12 | |
| Насос 8БГ12-22АМ | 9,0 | 14,6 | 7,66 | |
| Насос 8БГ12-22М | 9,0 | 19,4 | 8,71 | |
| Насос 8БГ12-23АМ | 9,0 | 25,5 | 10,00 | |
| Насос 8БГ12-23М | 9,0 | 33,0 | 11,51 | |
| Насос 12БГ12-22АМ | 14,6 | 14,6 | 9,20 | |
| Насос 12БГ12-22М | 14,6 | 19,4 | 10,25 | |
| Насос 12БГ12-23АМ | 14,6 | 25,5 | 11,54 | |
| Насос 12БГ12-23М | 14,6 | 33,0 | 13,05 | |
| Насос 18БГ12-22М | 19,4 | 19,4 | 11,30 | |
| Насос 18БГ12-23АМ | 19,4 | 25,5 | 12,59 | |
| Насос 18БГ12-23М | 19,4 | 33,0 | 14,10 | |
| Насос 25БГ12-23АМ | 25,5 | 25,5 | 13,88 | |
| Насос 25БГ12-23М | 25,5 | 33,0 | 15,39 | |
| Насос 35БГ12-23М | 33,0 | 33,0 | 16,90 | |

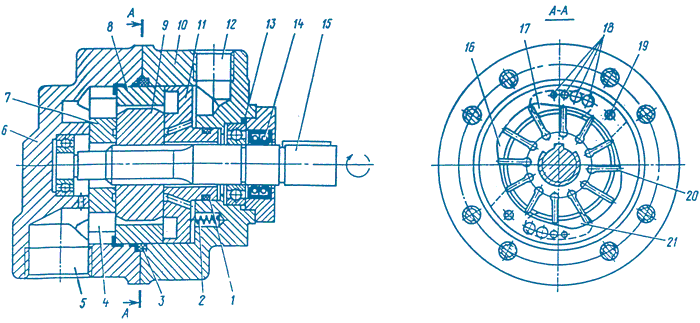

Устройство и принцип действия насосов БГ12-2М (габарит 1+1)
В корпусе 1 и крышке 2 установлен рабочий комплект, состоящий из статора 3, ротора 4, пластины 5, диска с шейкой 6, диска плоского 7. Вал 8 свободно вращается в подшипнике качения. В крышке расположено всасывающее отверстие Б, в корпусе - нагнетательное В. Двухпоточный насос объединяет два однопоточных насоса. В корпусных деталях установлены рабочие комплекты двух однопоточных насосов. Двухпоточный насос имеет общее всасывающее отверстие. Нагнетание происходит двумя независимыми потоками. Принцип действия однопоточных и двухпоточных насосов одинаков. При вращении вала пластины перемещаются в пазах ротора в соответствии с профилем внутренней поверхности статора. Камера Г (между пластинами, статором и ротором) во время . соединения с каналами всасывания увеличивает свой объем и заполняется рабочей жидкостью, поступающей из магистрали всасывания, а во время соединения с каналами нагнетания уменьшает свой объем, вытесняя рабочую жидкость в магистраль нагнетания. Насос устанавливается в любом положении.
Соединение вала насоса с приводным валом выполнять при помощи упругой (эластичной) муфты. Допуск соосности осей валов 0,1 мм в диаметральном выражении. Направление вращения вала должно соответствовать стрелке, расположенной на табличке. Передача на вал радиальных и осевых нагрузок со стороны привода не допускается. Для защиты насоса и гидросистемы от перегрузок необходимо установить предохранительный клапан, настройка которого не должна превышать номинального давления на выходе, а расход клапана должен быть не менее подачи насоса. Бак должен отвечать требованиям ГОСТ 16770-86. Объем бака должен быть не менее двухминутной подачи насоса. Всасывающий и сливной трубопроводы должны быть погружены в бак на глубину около двух диаметров трубы от дна. Трубопроводы должны быть с плавными изгибами, тщательно очищены, иметь надежное уплотнение в месте присоединения к насосу исключающее возможность подсоса воздуха.
Всасывающий трубопровод должен быть по возможности коротким с минимальным количеством изгибов. Диаметр отверстия всасывающего трубопровода, его длина и дополнительные соединения должны выбираться из условий, что скорость рабочей жидкости не должна превышать 1,5 м/с и абсолютное давление на входе в насос должно быть-0,08...0,12 МПа (0,8... 1,2 кгс/см2). На всасывающем трубопроводе допускается устанавливать фильтр с индикатором загрязненности при условии, что абсолютное давление на входе в насос не менее 0,08 МПа.
Структура условного обозначения (5,8,12,18,25,35,35)БГ12-21,22,23(А)М
|
||||||||||||||||||||||||||||||||||||||||||
Размеры насосов (габарит 1+1) (5,8,12,18,25,35)БГ12-21(А)М, (5,8,12,18,25,35)БГ12-22(А)М, (5,8,12,18,25,35)БГ12-23(А)М

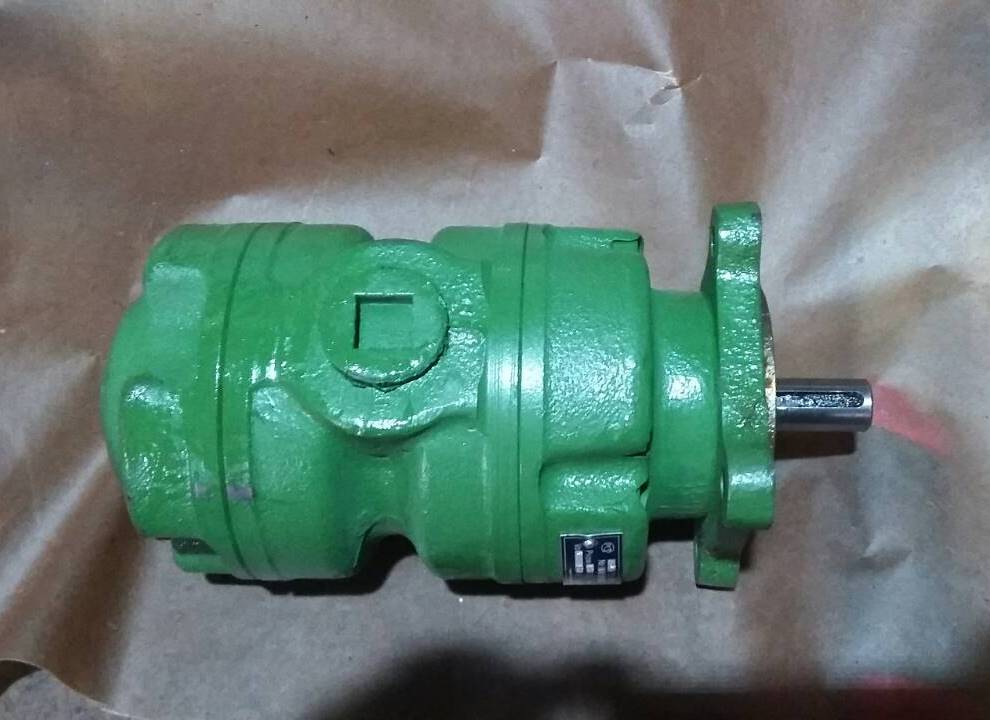

Насос пластинчатый 5БГ12-21АМ
|
|
Основные параметры насоса 5 БГ12-21 А, 5БГ12 21АМ УХЛ4: |
Насос пластинчатый 5БГ12-21М
|
|
Основные параметры насоса 5 БГ12-21, 5БГ12 21М УХЛ4: |
Насос пластинчатый 5БГ12-22АМ
|
|
Основные параметры насоса 5 БГ12-22 А, 5БГ12 22АМ УХЛ4: |
Насос пластинчатый 5БГ12-22М
|
|
Основные параметры насоса 5 БГ12-22, 5БГ12 22М УХЛ4: |
Насос пластинчатый 5БГ12-23АМ
|
|
Основные параметры насоса 5 БГ12-23 А, 5БГ12 23АМ УХЛ4: |
Насос пластинчатый 5БГ12-23М
|
|
Основные параметры насоса 5 БГ12-23, 5БГ12 23М УХЛ4: |
Насос пластинчатый 8БГ12-21М
|
|
Основные параметры насоса 8 БГ12-21, 8БГ12 21М УХЛ4: |
Насос пластинчатый 8БГ12-22АМ
|
|
Основные параметры насоса 8 БГ12-22 А, 8БГ12 22АМ УХЛ4: |
Насос пластинчатый 8БГ12-22М
|
|
Основные параметры насоса 8 БГ12-22, 8БГ12 22М УХЛ4: |
Насос пластинчатый 8БГ12-23АМ
|
|
Основные параметры насоса 8 БГ12-23 А, 8БГ12 23АМ УХЛ4: |
Насос пластинчатый 8БГ12-23М
|
|
Основные параметры насоса 8 БГ12-23, 8БГ12 23М УХЛ4: |
Насос пластинчатый 12БГ12-22АМ
|
|
Основные параметры насоса 12 БГ12-22 А, 12БГ12 22АМ УХЛ4: |
Насос пластинчатый 12БГ12-22М
|
|
Основные параметры насоса 12 БГ12-22, 12БГ12 22М УХЛ4: |
См. так же: • насосы пластинчатые Г12-3
Пример условного обозначения при заказе насоса пластинчатого двухпоточного нерегулируемого с номинальной подачей 8 и 25 л/мин:
Насос 8БГ12-23АМ УХЛ4.
