Пневморозподільники 231-1, 231-2
|
|
Розподільники 5Р2 231-1, 231-2 Д24 А110 А220 УХЛ4 п'ятилінійні з однобічним електрокеруванням (з одним електромагнітним П-ЕПР3). 5Р2-231-12(02)-0-1, 5Р2-233-02(12)-0-1 призначені для зміни напрямку та перекриття потоків стисненого повітря в пневматичних системах, що працюють під час тиску стисненого повітря до 1 МПа (10 барів). |
| Розподільники 5Р2 застосовуються в пневматичних системах, що працюють за тиску стисненого повітря до 1,0 МПа (10 кгс/см2), очищеного не грубіше 10 класу забрудненості за ГОСТ 17433 і вмісту розпилена олія в'язкістю 10-35 мм2/c (10-35 сСт) за температури 50 0З концентрацією з розрахунку 1-2 краплі на 1 м3 повітря, наведеного до нормальних умов (температура 20 0С, тиск 101325 Па). Кліматичні виконання УХЛ та О, категорії розміщення 4, за ГОСТ 15150. Виготовлення О — тільки для країн із тропічним кліматом. Вібростійкість і віброміцність розподілювачів відповідають II ступеня жорсткості за ГОСТ 28988. Ступінь захисту оболонки електромагнітного розподілювача з електромагнітним керуванням — IP 54 за ГОСТ 14254. Перевищення температури нагрівання обмотки котушки розподілювача над температурою довкілля не більш ніж 85 0С. Розмір монтажної поверхні — 2 за ІСО 5599/1. Монтажне розташування пневморозподільників — будь-який. Примітка: пневморозподільники, які постачаються без монтажної плити, комплектуються такими монтажними частинами: - гвинт ГОСТ 11738-84 М6-6gx45.66.019 — 4 шт.; - прокладка — 1 шт. |
|

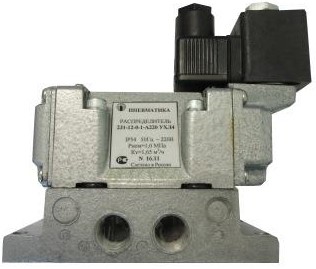

Фотографії пневморозподільників і монтажної плити
Основні характеристики пневморозподільника типу 5Р2-231-1(2)
| Параметри | Значення |
| Умовний прохід, мм | 10 |
| Номінальний тиск, МПа | 1,0 |
| Пропускна здатність, Кv, м3/год, не менш ніж: - двопозиційних; - трипозиційних |
1,65 0,85 |
| Час спрацьовування, с, не більш ніж - вмикання; - вимикання |
0,08 0,13 |
| Загальна витікання повітря з порожнин розподілювача, см3/хв, не більш ніж | 80 |
| Максимальна кількість спрацьовувань, 1/с | 4 |
| Номінальна напруга живлення, В: постійного струму/змінного струму 50 Гц/змінного струму 60 Гц | 12,24,48,110 / 24,36,110,220,380 / 110,220 |
| Номінальна споживана потужність, не більш ніж: постійного струму, Вт/ змінного струму 50 Гц, ВА/змінного струму 60 Гц, ВА | 7 / 9 / 12 |
| Середня обробка до відмови, циклів, не менш ніж | 1*106 |
| Повний середній ресурс, циклів, не менш ніж | 5*106 |
| Маса, кг, не більш ніж, після виконання: 231-02-0-... / 231-12-0-... 233-02-0-... / 233-12-0-... |
0,9 / 1,2 0,9 / 1,2 |
Структура умовного позначення пневморозподільників 5Р2
| 5Р2 | - | ХХХ | - | Х2 | - | 0 | - | 1 | - | ХХХХ | - | Х4 | |
| Вид кліматичного виконання за ГОСТом 15150-69 | |||||||||||||
| Рід, частота, номінальна напруга електричного струму: А — змінний струм, 50 Гц (24, 36,110,220, 380 В); Б — змінний струм, 60 Гц (110, 220 В); Д — постійний струм (12, 24, 48, 110 В). |
|||||||||||||
| Спосіб приєднання до електромережі: 1 — роз'єм | |||||||||||||
| 0 — без індикації керівного сигналу | |||||||||||||
| Спосіб приєднання пневмоліній (розмір монтажної поверхні по ІСО 5599/1): 0 — стикове без плити; 1 — стикове з плитою для трубного монтажу з отворами для приєднання труб у сторони та конічною приєднувальною різзю КЗ/8" ГОСТ 6111 |
|||||||||||||
| Пневмосхема (дивися на креслення пневморозподільника нижче) | |||||||||||||
| Тип пневморозподільника (вузловий прохід 10 мм) | |||||||||||||
Розміри пневморозподільників 5Р2-231-02, 5Р2-233-02
|
|
Розміри монтажної плити розподілювачів 5Р2
Пневморозподільник 231-12-0-1
|
|
Основні параметри розподілювача 5Р2 231 12 0 1 А220 (А110,Д24) УХЛ4: - приєднання до пневмосистеми — нарізне; |
Пневморозподільник 231-02-0-1
|
|
Основні параметри розподілювача 5Р2 231 02 0 1 А110 (Д24, А220) УХЛ4: - приєднання до пневмосистеми — стикове; |
Пневморозподільник 233-12-0-1
|
|
Основні параметри розподілювача 5Р2 233 12 0 1 Д24 (А220, А110) УХЛ4: |
Пневморозподільник 233-02-0-1
|
|
Основні параметри розподілювача 5Р2 233 02 0 1 А220 (А110, Д24) УХЛ4: - приєднання до пневмосистеми — стикове; |
Приклад умовного позначення розподільника двопозиційного з однобічним електропневматичним керуванням і ручним дублюванням і пневматичним поверненням, з монтажною плитою з розміром стикової поверхні 2, без індикації керівного сигналу, с приєднанням до електромережі через роз'єм, для змінного струму з частотою 50 Гц і номінальною напругою 110 В, для районів із помірним і холодним кліматом, категорія розміщення 4:
Пневморозподільник 5Р2.231-12-0-1-А110 УХЛ4.
Можливі варіанти виконання пневморозподільника 5Р2 з однобічним електрокеруванням:
Пневмораспределитель 5Р2-231-12-0-1-А220, 5Р2-233-12-0-1-А220, 5Р2-231-12-0-1-А110, 5Р2-233-12-0-1-А110, 5Р2-231-02-0-1-А220, 5Р2-233-02-0-1-А220, 5Р2-231-02-0-1-Д24, 5Р2-233-02-0-1-Д24.
