Пневморозподільник 5Р2 231-02-0-1 Д24 А110 А220

Пневмораспределители 5Р2 231-12-0-1, 231-02-0-1, 5Р2-233-12-0-1, 233-02-0-1Пневморозподільник 5Р2-231-12-0-1, 5Р2-233-12-0-1

     Пневморозподільник 5Р2-231-02-0-1, 231 02 0 1 А110 А220 Д24 УХЛ4 п'ятилінійні з однобічним електрокеруванням (з одним електромагнітним П-ЕПР3) 5Р2-231(233)-12(02)-0-1 А110(А220,Д24) призначені для зміни напрямку та перекриття потоків стисненого повітря в пневматичних системах, що працюють під час тиску стисненого повітря до 1 МПа (10 барів).

     Випускаються дані розподілювачі з двостороннім електрокеруванням як зі стиковим (без монтажної плити) приєднанням: 5Р2.231-02, 5Р2.233-02, так і на плитах для трубного монтажу: 5Р2.231-12, 5Р2.233-12. Дивитися паспорт на пневморозподільник 231-12, 231-1, 231-2, 231-02, 233-12, 233-02.

     Отвори для приєднань зовнішній пневмоліній розподілювачів із монтажною плитою маркуються такими цифрами:

     1 - для підведення повітря;

     2 і 4 — для виходу до споживача;
     3 і 5 — для виходу в атмосферу;

     12 — для підведення тиску керування, за наявності якого з'єднуються лінії 1 і 2, 4 і 5;

     14 — для підведення тиску керування, за наявності якого з'єднуються лінії 1 і 4, 2 і 3.

     Для пневморозподільників 5Р без монтажної плити розмір стикової поверхні 2 — за ДСТУ 2144-93 (ГОСТ 30016-93).

     Розподільники 5Р2.231 (233)-12(02)-0-1 А220 (А110, Д24) застосовуються в пневматичних системах, що працюють за тиску стисненого повітря до 1,0 МПа (10 кгс/см2), очищеного не грубіше 10 класу забрудненості за ГОСТ 17433 і вмісту розпилена олія в'язкістю 10-35 мм2/c (10-35 сСт) за температури 50 0З концентрацією з розрахунку 1-2 краплі на 1 м3 повітря, наведеного до нормальних умов (температура 20 0С, тиск 101325 Па).

     Кліматичні виконання УХЛ та О, категорії розміщення 4, за ГОСТ 15150. Виготовлення О — тільки для країн із тропічним кліматом.

     Вібростійкість і віброміцність розподілювачів відповідають II ступеня жорсткості за ГОСТ 28988.

     Ступінь захисту оболонки електромагнітного розподілювача з електромагнітним керуванням — IP 54 за ГОСТ 14254.

     Перевищення температури нагрівання обмотки котушки розподілювача над температурою довкілля не більш ніж 85 0С.

     Розмір монтажної поверхні — 2 за ІСО 5599/1.
     Монтажне розташування пневморозподільників — будь-який.

     Примітка: пневморозподільники, що постачаються без монтажної плити, комплектуються такими монтажними частинами:
     - гвинт ГОСТ 11738-84 М6-6gx45.66.019 — 4 шт.;
     - прокладка — 1 шт.

Основні характеристики пневморозподільника 231-12, 233-12

Параметри Значення
Умовний прохід, мм 10
Номінальний тиск, МПа 1,0
Пропускна здатність, Кv, м3/год, не менш ніж:
- двопозиційних;
- трипозиційних
1,65
0,85
Час спрацьовування, с, не більш ніж:
- вмикання;
- вимикання
0,08
0,13
Загальна витікання повітря з порожнин розподілювача, см3/хв, не більш ніж 80
Максимальна кількість спрацьовувань, 1/с 4
Номінальна напруга живлення, В: постійного струму/змінного струму 50 Гц/ змінного струму 60 Гц 12,24,48,110 / 24,36,110,220,380 / 110,220
Номінальна споживана потужність, не більш ніж: постійного струму, Вт/ змінного струму 50 Гц, ВА/змінного струму 60 Гц, ВА 7 / 9 / 12
Середня обробка до відмови, циклів, не менш ніж 1*106
Повний середній ресурс, циклів, не менш ніж 5*106
Маса, кг, не більше, за виконанням:
231-02-0-... / 231-12-0-...
233-02-0-... / 233-12-0-...
0,9 / 1,2
0,9 / 1,2

Структура умовного позначення пневморозподільників 5Р2 231 (233)

5Р2 - ХХХ - Х2 - 0 - 1 - ХХХХ - Х4
                    Вид кліматичного виконання за ГОСТом 15150-69
Рід, частота, номінальна напруга електричного струму:
А— змінний струм, 50 Гц (24, 36,110,220, 380 В);
Б — змінний струм, 60 Гц (110, 220 В);
Д — постійний струм (12, 24, 48, 110 В).
Спосіб приєднання до електромережі: 1 —роз'єм
0 — без індикації керівного сигналу
Спосіб приєднання пневмоліній (розмір монтажної поверхні по ІСО 5599/1):
0 — стикове без плити;
1 — стикове з плитою для трубного монтажу з отворами для приєднання труб у сторони та конічною приєднувальною різзю КЗ/8" ГОСТ 6111
Пневмосхема (дивися на креслення пневморозподільника нижче)
Тип пневморозподільника (вузловий прохід 10 мм)

Розміри пневморозподільників 5Р2-231-02, 5Р2-233-02

Размеры пневмораспределителей 5Р2-231-02, 5Р2-233-02

Розміри монтажної плити розподілювачів 5Р2

Размеры монтажной плиты распределителей 5Р2-231-02, 5Р2-233-02

Пневморозподільник 233-02-0-1

Пневмораспределитель 233-02-0-1

 Основні параметри розподільника 5Р2-233-02-0-1 А220 (А110, Д24) УХЛ4:
— номінальний тиск на вході 1 МПа;
— умовний прохід 10 мм;
— нропускна здатність, Кv, м3/год, не менш ніж 1,65;
— номінальна споживана потужність, не більш ніж 18 Вт;

- приєднання до пневмосистеми — стикове;
— вага — не більш ніж 1,34 кг.

Пневморозподільник 231-12-0-1

Пневмораспределитель 5Р2 231-12-0-1

 Основні параметри розподілювача 5Р2-231-12-0-1 А220 (А110, Д24) УХЛ4:
— номінальний тиск на вході 1 МПа;
— умовний прохід 10 мм;
— нропускна здатність, Кv, м3/год, не менш ніж 1,65;
— номінальна споживана потужність, не більш ніж 12 Вт;

- приєднання до пневмосистеми — нарізне;
— вага — не більш ніж 1,2 кг.

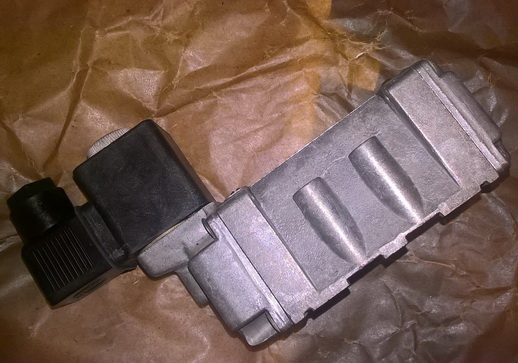

Пневморозподільник 231-02-0-1

Пневмораспределитель 5Р2 231-02-0-1

 Основні параметри розподілювача 5Р2-231-02-0-1 А110 (Д24, А220) УХЛ4:

— номінальний тиск на вході 1 МПа;
— умовний прохід 10 мм;
— нропускна здатність, Кv, м3/год, не менш ніж 1,65;
— номінальна споживана потужність, не більш ніж 12 Вт;

- приєднання до пневмосистеми — стикове;
— вага не більш ніж 0,92 кг.

Пневморозподільник 233-12-0-1

Пневмораспределитель 233-12-0-1

 Основні параметри розподілювача 5Р2-233-12-0-1 Д24 (А220, А110) УХЛ4:
— номінальний тиск на вході 1 МПа;
— умовний прохід 10 мм;
— нропускна здатність, Кv, м3/год, не менш ніж 1,65;
— номінальна споживана потужність, не більш ніж 12 Вт;
— вага — не більш ніж 1,9 кг.

      Приклад умовного позначення розподільника двопозиційного з однобічним електропневматичним керуванням і ручним дублюванням і пневматичним поверненням, з монтажною плитою з розміром стикової поверхні 2, без індикації керівного сигналу, с приєднанням до електромережі через роз'єм, для змінного струму з частотою 50 Гц і номінальною напругою 110 В, для районів із помірним і холодним кліматом, категорія розміщення 4:
     Пневморозподільник 5Р2.231-12-0-1-А110 УХЛ4.

     Можливі варіанти виготовлення пневморозподільник 5Р2 з однобічним електрокеруванням:
     Пневмораспределитель 5Р2-231-12-0-1-А220, 5Р2-233-12-0-1-А220, 5Р2-231-12-0-1-А110, 5Р2-233-12-0-1-А110, 5Р2-231-02-0-1-А220, 5Р2-233-02-0-1-А220, 5Р2-231-02-0-1-Д24, 5Р2-233-02-0-1-Д24.
