Насос пластинчатый С12-51 С12-52 С12-53 С12-54 С12-41 С12-42 С12-43 С12-44
от 100 ₴
Показать оптовые ценыМинимальная сумма заказа на сайте — 300 ₴
- В наличии
- Оптом и в розницу
- Код: с12
- +380 (93) 845-70-32Отдел продаж
Насосы С12-41, С12-42, С12-43, С12-44, С12-51, С12-52, С12-53, С12-54 пластинчатые смазочные
|
|
Насосы пластинчатые С12 41, С12 42, С12 43, С12 44, С12 51, С12 52, С12 53, С12 54 УХЛ4 для смазки однократного действия, нерегулируемые применяются для подачи под давлением минерального масла в смазочные системы металлорежущих станков и других машин. Насосы С12-41(42,43,44) выполнены с реверсируемым направлением вращения вала и постоянным направлением потока масла.
Насосы С12-51(52,53,54) имеют постоянное направление вращения - правое (по направлению вращения часовой стрелки, если смотреть со стороны привода). Насосы работают на минеральных маслах индустриальных общего назначения по ГОСТ 20799-75, индустриальных гидравлических серии ИГП и ВНИИНП-403 по ГОСТ 16728-78, а также других марок с кинематической вязкостью от 17-213 мм²/c (сСт*) и температурой от +10 до +50° C. Класс чистоты масла не грубее 12 по ГОСТ 17216-71, тонкость фильтрации масла 25мкм. Насосы C12-4(5) соответствуют ТУ 2-053-1764-85.
В заказе необходимо указывать типоразмер насоса, климатическое испонение, категорию, например: С12-53-УХЛ4.
Насосы С12-4, С12-5 в настоящее время сняты с производства, изготавливались с конусной установочной поверхностью. Насосы С12-4М-10(4;6,3) С12-5М-10(2;3,2;4;6,3) производятся в настоящий момент. *сСт - сантистокс, единица измерения кинематической вязкости жидкости (1 сСт = 1 мм²/с).
|
||
Основные параметры насосов С12-4, С12-5
| Наименование | Номинальное давление на выходе насоса, МПа | Рабочий  объём, см³ |
Номинальная подача, л/мин | Номинальная мощность не более, кВт | Номинальная частота вращения, об/мин | Допустимое количество реверсов в минуту (для С12-4М) | Коэффициент подачи не менее, % | Масса, кг | ||||||||||||||||||
| Насос пластинчатый С12-41 | 0,25 | 2 | 1,8 | 0,05 | 960 | 4 | 60 | 1,8 | ||||||||||||||||||
| Насос пластинчатый С12-42 | 0,25 | 3,2 | 2,9 | 0,06 | 960 | 4 | 60 | 1,8 | ||||||||||||||||||
| Насос пластинчатый С12-43 | 0,25 | 4 | 4,2 | 0,07 | 960 | 4 | 70 | 2,8 | ||||||||||||||||||
| Насос пластинчатый С12-44 | 0,25 | 10 | 8 | 0,18 | 960 | 4 | 80 | 2,8 | ||||||||||||||||||
| Насос пластинчатый С12-51 | 0,25 | 2 | 2,5 | 0,05 | 960 | - | 84 | 1,6 | ||||||||||||||||||
| Насос пластинчатый С12-52 | 0,25 | 3,2 | 4,5 | 0,06 | 960 | - | 84 | 1,6 | ||||||||||||||||||
| Насос пластинчатый С12-53 | 0,25 | 4 | 5 | 0,07 | 960 | - | 84 | 2,5 | ||||||||||||||||||
| Насос пластинчатый С12-54 | 0,25 | 10 | 8,5 | 0,18 | 960 | - | 85 | 2,5 |
Устройство и принцип действия насосов С12-4, С12-5
.jpg)
В чугунном корпусе (6) расположено кольцо(3). Наружная поверхность вала касается внутренней поверхности кольца, разделяя камеры всасывания и нагнетания. В бронзовой втулке (5), запрессованной в корпусе, вращается вал (4), расположенный концентрично относительно наружного диаметра кольца (3). Вал имеет паз, в котором установлены две пластины (2). Между пластинами находится пружина (7), которая прижимает пластины к внутренней поверхности кольца. Кольцо (3 ) в корпусе насоса фиксируется штифтом (1). Насос закрыт крышкой (8). Стык между корпусом и крышкой уплотняется резиновым кольцом (9). Крышка крепится к корпусу насоса винтами (10).
Работа насосов
На первом этапе происходит увеличение объема камеры всасывания в тот момент вращения вала, когда одна из пластин проходит отверстие всасывания и открывает его - происходит всасывание масла. После того, как другая пластина откроет отверстие нагнетания, объем камеры нагнетания уменьшается и масло выкатывается в нагнетательный трубопровод.
Рекомендации по установке и монтажу
- Обеспечивать удобный доступ к нему для монтажа и наблюдения за работой.
- Обеспечить установку с высотой всасывания не более 0, 5 м.
- Не использовать для наружной установки ( не имеет специального уплотнения вала).
- Соединение вала насоса с приводным валом выполнять при помощи упругой (эластичной) муфты или зубчатого колеса.
- Валы насоса и привода сцентрировать (неточность установки вызывает преждевременный износ вала и заедание деталей насоса).
- Максимальное радиальное смещение осей валов 0,05 мм.
- Максимальный угол перекоса 30º.
- Для изменения направления вращения - всасывающий и нагнетательный трубопроводы поменять местами.
Всасывающий и нагнетательный трубопроводы должны быть прямыми или с плавными изгибами. Всасывающий трубопровод должен быть по возможности коротким с минимальным количеством изгибов. Не следует устанавливать на всасывающим трубопроводе какие-либо дополнительные трубопроводы. Присоединение всасывающего трубопровода к насосу должно иметь надежное уплотнение, исключающее возможность подсасывания воздуха.
Габаритные и присоединительные размеры насосов смазочных С12

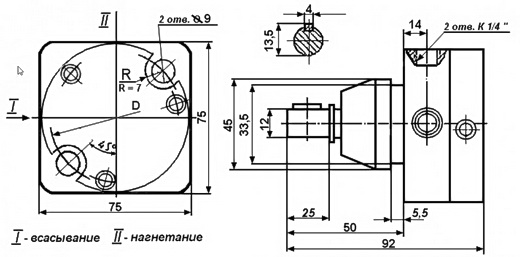

Размеры насосов С12-41, С12-42, С12-43
Размеры насосов С12-44
Размеры насосов С12-51, С12-52, С12-53
Размеры насосов С12-54
Структура условного обозначение насосов С12
Насос пластинчатый смазочный С12-53
|
|
Основные параметры пластинчатого смазочного насоса С12 53 УХЛ4: |

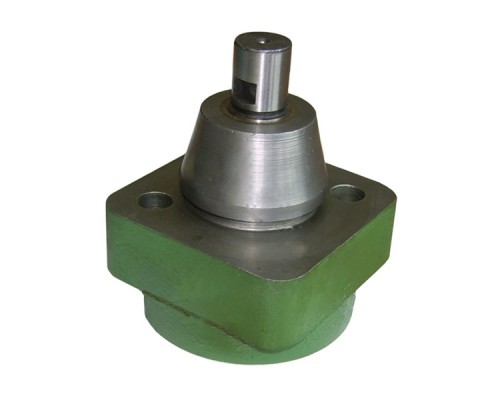

Насос пластинчатый смазочный С12-52
|
|
Основные параметры пластинчатого смазочного насоса С12 52 УХЛ4: |
Насос пластинчатый смазочный С12-51
|
|
Основные параметры пластинчатого смазочного насоса С12 51 УХЛ4: |
Насос пластинчатый смазочный С12-54
|
|
Основные параметры пластинчатого смазочного насоса С12 54 УХЛ4: |
Насос пластинчатый С12-43
|
|
Основные параметры пластинчатого смазочного насоса С12 43 УХЛ4: |
Насос пластинчатый С12-42
|
|
Основные параметры пластинчатого смазочного насоса С12 42 УХЛ4: |
Пример условного обозначения насоса пластинчатого для смазки, давление на выходе 0,25 МПа, направление вращения вала реверсируемое, модернизированный, рабочий объём 2,0 см³, климатическое исполнение для районов с умеренным и холодным климатом категория размещения - вентилируемые помещения, без прямого попадания лучей света и пыли ГОСТ 15150-69:
