Пневмораспределитель 231-02-0-1
от 100 ₴
Показать оптовые ценыМинимальная сумма заказа на сайте — 300 ₴
- В наличии
- Оптом и в розницу
- Код: 5р2
- +380 (93) 845-70-32Отдел продаж
Пневмораспределители 5Р2 231-02-0-1 Д24 А110 А220
|
|
Пневмораспределители 5Р2-231-02-0-1, 231 02 0 1 А110 А220 Д24 УХЛ4 пятилинейные с односторонним электроуправлением (с одним электромагнитом П-ЭПР3) 5Р2-231(233)-12(02)-0-1 А110(А220,Д24) предназначены для изменения направления и перекрытия потоков сжатого воздуха в пневматических системах, работающих при давлении сжатого воздуха до 1 МПа (10 бар). Выпускаются данные распределители с двухсторонним электроуправлением как со стыковым (без монтажной плиты) присоединением: 5Р2.231-02, 5Р2.233-02, так и на плитах для трубного монтажа: 5Р2.231-12, 5Р2.233-12. Смотреть паспорт на пневмораспределители 231-12, 231-1, 231-2, 231-02, 233-12, 233-02. Отверстия для присоединений внешний пневмолиний распределителей с монтажной плитой маркируются следующими цифрами: 1 - для подвода воздуха; 2 и 4 - для выхода к потребителю; 12 - для подвода давления управления, при наличии которого соединяются линии 1 и 2, 4 и 5; 14 - для подвода давления управления, при наличии которого соединяются линии 1 и 4, 2 и 3. Для пневмораспределителей 5Р без монтажной плиты размер стыковой поверхности 2 - по ДСТУ 2144-93 (ГОСТ 30016-93). |
|
Распределители 5Р2.231(233)-12(02)-0-1 А220(А110,Д24) применяются в пневматических системах, работающих при давлении сжатого воздуха до 1,0 МПа (10 кгс/см2), очищенного не грубее 10 класса загрязненности по ГОСТ 17433 и содержащего распыленное масло вязкостью 10—35 мм2/c (10—35 сСт) при температуре 50 0С с концентрацией из расчета 1-2 капли на 1 м3 воздуха, приведенного к нормальным условиям (температура 20 0С, давление 101325 Па). Климатические исполнения УХЛ и О, категории размещения 4, по ГОСТ 15150. Исполнение О - только для стран с тропическим климатом. Виброустойчивость и вибропрочность распределителей соответствуют II степени жесткости по ГОСТ 28988. Степень защиты оболочки электромагнита распределителей с электромагнитным управлением — IP 54 по ГОСТ 14254. Превышение температуры нагрева обмотки катушки распределителя над температурой окружающей среды не более 85 0С. Размер монтажной поверхности — 2 по ИСО 5599/1. Примечание: пневмораспределители, поставляемые без монтажной плиты комплектуются следующими монтажными частями:
- винт ГОСТ 11738-84 М6-6gx45.66.019 - 4 шт.;- прокладка - 1 шт. |
|
Пневмораспределители 5Р2-231-12-0-1, 5Р2-233-12-0-1Основные характеристики пневмораспределителя 231-12, 233-12
| Параметр | Значение |
| Условный проход, мм | 10 |
| Номинальное давление, МПа | 1,0 |
| Пропускная способность, Кv, м3/ч, не менее: - двухпозиционных; - трёхпозиционных |
1,65 0,85 |
| Время срабатывания, с, не более: - включение; - выключение |
0,08 0,13 |
| Общая утечка воздуха из полостей распределителя, см³/мин, не более | 80 |
| Максимальное число срабатываний, 1/с | 4 |
| Номинальное напряжение питания, В: постоянного тока / переменного тока 50Гц / переменного тока 60Гц | 12,24,48,110 / 24,36,110,220,380 / 110,220 |
| Номинальная потребляемая мощность, не более: постоянного тока, Вт / переменного тока 50Гц, ВА / переменного тока 60Гц, ВА | 7 / 9 / 12 |
| Средняя наработка до отказа, циклов, не менее | 1*106 |
| Полный средний ресурс, циклов, не менее | 5*106 |
| Масса, кг, не более, по исполнениям: 231-02-0-... / 231-12-0-... 233-02-0-... / 233-12-0-... |
0,9 / 1,2 0,9 / 1,2 |
Структура условного обозначения пневмораспределителей 5Р2 231 (233)
| 5Р2 | - | ХХХ | - | Х2 | - | 0 | - | 1 | - | ХХХХ | - | Х4 | |
| Вид климатического исполнения по ГОСТ 15150-69 | |||||||||||||
 |
|||||||||||||
| Род, частота, номинальное напряжение электрического тока: А— переменный ток, 50 Гц (24, 36,110,220, 380В); Б — переменный ток, 60 Гц (110, 220В); Д — постоянный ток (12, 24, 48, 110В). |
|||||||||||||
|
|||||||||||||
| Способ присоединения к электросети: 1 —разъем | |||||||||||||
|
|||||||||||||
| 0 — без индикации управляющего сигнала | |||||||||||||
|
|||||||||||||
| Способ присоединения пневмолиний (размер монтажной поверхности по ИСО 5599/1): 0 — стыковое без плиты; 1 — стыковое с плитой для трубного монтажа с отверстиями для присоединения труб в стороны и конической присоединительной резьбой КЗ/8" ГОСТ 6111 |
|||||||||||||
|
|||||||||||||
| Пневмосхема (смотри на чертёже пневмораспределителя ниже) | |||||||||||||
|
|||||||||||||
| Тип пневмораспределителя (условный проход 10 мм) | |||||||||||||

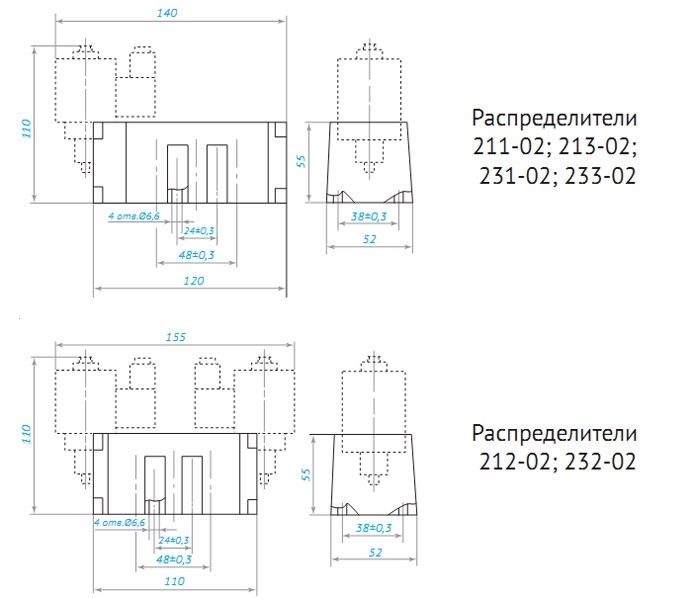

Размеры пневмораспределителей 5Р2-231-02, 5Р2-233-02
|
|
Размеры монтажной плиты распределителей 5Р2
.gif)
Пневмораспределитель 233-02-0-1
|
|
Основные параметры распределителя 5Р2-233-02-0-1 А220(А110,Д24) УХЛ4: - присоединение к пневмосистеме - стыковое; |
Пневмораспределитель 231-12-0-1
|
|
Основные параметры распределителя 5Р2-231-12-0-1 А220(А110,Д24) УХЛ4: - присоединение к пневмосистеме - резьбовое; |
Пневмораспределитель 231-02-0-1
|
|
Основные параметры распределителя 5Р2-231-02-0-1 А110(Д24,А220) УХЛ4: - присоединение к пневмосистеме - стыковое; |
Пневмораспределитель 233-12-0-1
|
|
Основные параметры распределителя 5Р2-233-12-0-1 Д24(А220,А110) УХЛ4: |
Пример условного обозначения распределителя двухпозиционного с односторонним электропневматическим управлением и ручным дублированием и пневматическим возвратом, с монтажной плитой с размером стыковой поверхности 2, без индикации управляющего сигнала, с присоединением к электросети через разъем, для переменного тока с частотой 50 Гц и номинальным напряжением 110В, для районов с умеренным и холодным климатом, категория размещения 4:
Пневмораспределитель 5Р2.231-12-0-1-А110 УХЛ4.
Возможные варианты исполнения пневмораспределителя 5Р2 с односторонним электроуправлением:
Пневмораспределитель 5Р2-231-12-0-1-А220, 5Р2-233-12-0-1-А220, 5Р2-231-12-0-1-А110, 5Р2-233-12-0-1-А110, 5Р2-231-02-0-1-А220, 5Р2-233-02-0-1-А220, 5Р2-231-02-0-1-Д24, 5Р2-233-02-0-1-Д24.
- Цена: от 100 ₴
