Як вибрати гідромотор? Особливості вибору

Гідромотор — найширше застосовуваний гідравлічний пристрій. Що собою являє собою, тех. характеристики, рекомендації...

Вибір гідромотора

Серед усіх гідравлічних пристроїв гідромотор визнаний одним із найбільш широко застосованих. Що собою являє, основні технічні характеристики и рекомендації до вибору и купівлі потрібної моделі — все це можна дізнатися далі.

І так, гідромотор (гідравлічний двигун) — це механізм, який через крутний момент передає споживачеві механічну енергію, перетворену з енергії оливи. Його пристрій забезпечує здатність як споживати, так і генерувати енергію.

По суті, це аналог синхронного електродвигуна, причому має також деякі переваги. До них можна зарахувати:

• менші габарити та вага гідромотора,
• можливість керувати частотою обертання валу завдяки зміні тиску оливи — головний плюс.

Основою для розроблення як гідромоторів, так і багатьох інших, потрібних у XXI столітті, пристроїв є гідравліка і її закони.

Щоб вибрати гідромотор, потрібно знати основні типи цього пристрою и їхні ключові особливості.

Є кілька різновидів гідравлічних двигунів:

• пластинчасті (шиберні) і шестерні гідромотори
• радіально- и аксіально-плунжерні (за кутом між блоком і поршнем).

Вибір потрібної моделі гідромотора визначається сферою застосування цього пристрою. Пластинчасті та радіально-плунжерні, например, використовуються для приводу автомобільних механізмів.

Найнадійнішими є шестерні двигуни, які не можуть забезпечити надзвичайну точність рухів, але є досить невибагливими в експлуатації. Циркуляція олії в моторі автомобіля забезпечується саме таким типом, який працює в цьому разі як насос.

УЗНАТЬ БОЛЬШЕ О ШЕСТЕРЕНЧАТЫХ НАСОСАХ

Ці пристрої також використовуються на лебідках і часто застосовуються в сільськогосподарській техніці, а пов'язано це з їхнім найменшою вартістю серед усіх інших типів гідравлічних двигунів.

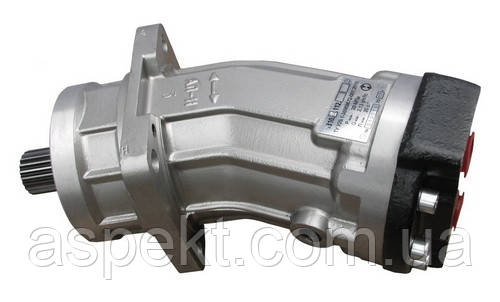

Аксіально-плунжерний двигун забезпечує високу частоту обертання вала, ці мотори мають найвищим повним ККД, якщо порівнювати їх з іншими типами. Привод станків та екскаваторів відбувається за участю саме аксіально-плунжерних гідромоторівякі можуть набирати максимальну швидкість і мають широкий діапазон можливих частот.

ПЗНАТИ БІЛЬШЕ ПРО АКСІАЛЬНО-ПОРШНІВНИХ ГІДРОНАСОСАХ І ГІДРОМОТОРАХ

Гідромотор із похилим блоком, де кут нахилу механізму досягає 40 градусів, але використання реверсу, на жаль, неможливо. Ще однією важливою характеристикою гідравлічних двигунів є зниження їхньої працездатності, якщо в'язкість рідини становить менш ніж 10 мм 2/с. Такі мотори широко популярні, зокрема й у суднобудуванні. Треба також враховувати, що кожному гідромотору підходять різні типи рідини, це залежить від основних характеристик двигуна, а неправильна консистенція може призвести до зниження працездатності двигуна або навіть до його зламання.

Неправильно підібраний тип гідромотора може призвести й до ламання пристроюі просто до зайвої витрати засобів. Тому рекомендується надавати вибір потрібного двигуна фахівцям, що істотно заощадить і час, і фінанси покупця. У будь-якому разі під час вибору гідравлічного мотора ніколи не буде зайвої консультації з досвідченими людьми.

ОЗНАКОМАТИ З ТЕОРІЄЮ З РОЗЧИТУ І ВИБОРУ ГІДРАВЛИКИ (ГІДРОЦИЛЕНДРОВ, ГІДРОНАСІВ, ГІДРОМОТОРІВ...)

ЯК ВІДЛИЧИТИ ГІДРОНАСОС ВІД ГІДРОМОТОРА

Після виконання гідромотори схожі на гідронасоси, проте в гідравлічних системах є виконавчим елементом. За габаритами та в масі вони набагато менші, ніж гідронасоси. Застосовуються в важкій та легкій промисловості, а також у мобільній гідравліці (будівельні та сільськогосподарські машини).

Гідронасос — це гідравлічна машина, у якій механічна енергія приводного двигуна або енергія програми фізичної сили людини (в ручних насосах) перетворюється на енергію гідравлічного потоку рідини. Різність енергії рідини на вході та на виході створює переміщення рідини під тиском.

Рідина надходить у всмоктувальний патрубок і, отримавши додаткову енергію, з напором викидається з вихідної патрубки.

Насоси класифікуються за принципом дії, за типом перекачування середовища, за реалізації.

Гідронасос у складі з приводом двигуном називається гідроагрегатом.

Що із себе являє ГІДРОМОТОР?

Гідромотор — це той самий гідронасос, тільки робота відбувається у зворотному напрямку. А саме, завдяки тиску рідини відбувається подавання крутного моменту на вихідний вал. Тобто гідравлічна енергія рідини на вході перетворюється на механічну енергію на виході.

Розрізняють різні типи гідромоторів залежно від їх конструкції.

Гідромотори мають велику перевагу перед електромоторами, а саме: більший діапазон регулювання кількості обертів вихідного вала, менші габарити, меншу масу — за однакової передачею потужності. Тому гідромотори знайшли велике застосування в промисловості.

Як працює гідромашина СМАС-МОТОР?

Насосмотор працює як насос, так і як мотор. Для цього в конструкції насоса-мотора мають бути передбачені різні режими роботи.

Шестерня гідромашина, яка може працювати як у режимі насоса, так і в режимі мотора, залежно від того, що подається на вході: крутний момент або рідина під тиском:

Рис. Шестирований насос із зовнішнім зачепленням:

Drive Gear — тягова шестерня; Idler Gear — відома шестірня; Seal — ущільнення; Drive Shaft — провідний вал; Pressure Port — вихідний отвір (постій високого тиску); Suction Port — всмоктувальний отвір (повність низького тиску)

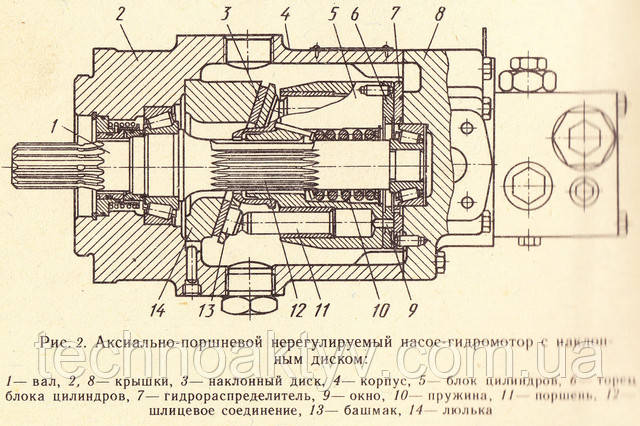

Одним із різновидів гідромоторів є аксіально-поршневий гідромотор. Який, за невеликих габаритів, здатний на валу розвивати великий крутний момент. Ця здатність є величезною перевагою.

Аксіально-плунжерний гідронасос — це гідромашина, яка перетворює один тип енергії на інший — (механічну в гідравлічну).

Споживана потужність гідронасосів вимірюється кВт і може варіюватися залежно від моделі (робочого об'єму) від 15 до 120 кВт.

Усі моделі аксіально плунжерних гідронасосів мають однакову конструкцію й вирізняються тільки робочим об'ємом, діаметром вала, приєднувальними розмірами фланців і посадкових місць.

Попри те, що аксіально-плунжерний гідронасос дуже схожий на гідромотор - він має у своїй конструкції кілька відмінностей, які не дадуть нормально функціонувати.

1. Розподільна шайба гідронасоса має одну дросельну канавку, яка розташовується в тому чи іншому місці. Розташування канавки зумовлюється обертанням гідронасоса та виключає гідроудари під час роботи.

2. Задня кришка має один отвір більшого діаметра. Це необхідно, щоб під час роботи гідронасоса на обертах вищої від номінальних не було розриву потоку робочої рідини, а отже, і "кавітації".

Ці відмінності не дають змогу ставити гідронасос замість гідромотора

Аксіально-плунжерний гідромотор — агрегат, що перетворює один тип енергії в інший — (гідравлічну в механічну).

Потужність гідромоторів вимірюється кВт.

Залежно від моделі гідромотора та робочого тиску, що подається на гідромашину, потужність на валу може варіюватися від 10 до 80 кВт.

Усі моделі аксіально плунжерних гідромоторів мають однакову конструкцію й вирізняються робочим об'ємом, розмірами вала, розмірами приєднувальних фланців і посадкових місць.

У конструкції гідромотора є кілька відмінностей від гідронасосів:

1. Розподільна шайба гідромотора має дросельні канавки у дві сторони.

2. Отвори на кришки мають однаковий діаметр.

Ці відмінності не дають змогу ставити гідромотор замість гідронасоса.

ГІДРОМОТОР І ЕЛЕКТРОДВИГАН — ЩО РОЗІБНОЮ?

Гідравлічний мотор — пристрій, який перетворює рідину на механічну енергію, яка згодом передається завдяки крутному моменту. Гідромотор так само може працювати як споживач, так і генератор сили.

Дуже багато залежить від об'єму камери, зокрема — передавальний на вал крутний момент і частота обертання. За допомогою зменшення та збільшення подавання рідини вал можна регулювати швидкість обертання аксіально-поршневого гідромотора. Що менше швидкість обертання, то менший рівень подавання оливи. І навпаки, висока швидкість обертання безпосередньо пов'язана з високим рівнем подавання оливи. Аксіально — поршневий гідромотор за своїми характеристиками має ширший діапазон регулювання швидкості вала, ніж електродвигун, що так само позитивно відбивається на розвитку цього виду техніки.

Ще однією перевагою гідромотора є те, що на великій швидкості час для розгону, періоду роботи та зупинки гідромотора необхідно набагато менше, ніж електродвигуна, досить кілька секунд. Водночас ці процеси не знизять характеристики гідромотора та не приведуть до його ламання. Гідромотор не страшні, часті вимикання й увімкнення.

Часто, саме гідравлічний мотор замінює електродвигун там, де робота другого неможлива.

Крім того, гідромотор має низку переваг перед електромотором:

• менш ніж раз;
• менша вага;
• регулювання частоти обертання валу.

Характеристика гідравлічного мотора

Основною характеристикою цього пристрою є:

• робочий тиск;
• частота;
• крутний момент;
• обсяг.

Крім того, гідравлічні двигуни можуть бути:

Шестерні — мають схожі характеристики з шестерними насосами. Під час подавання робочої рідини гідромотор діє на шестерні, що створює крутний момент. Перевагами такого типу моторів є низька ціна, великі оберти та простота в експлуатації. Так само, недоліком є низький ККД.

Пластинчасті — за своєю структурою схожі на насоси, але відрізняються роботою пластин, їх притискачем.

Перевагами такого мотора вважається помірна вартість, порівняно тиха робота, помірна частота робочої рідини.

Недоліки:

• низький ККД;
• високі навантаження на підшипники;
• короткий термін експлуатації;

Радіально-плунжерні гідромотори — головна сила в таких моторах — плунжера. Вони розміщені кожен у своїй камері, радіально до валу. Завдяки цьому, після надходження робочої рідини, відбувається рух поршнів. Поршень же передає крутний момент.

Аксіально-поршневі — мають високий ККД, який зменшується у разі збільшення в'язкості робочої рідини. Є можливість регулювання частоти обертання, крутного моменту та робочі обсяги.

Як вибрати гідромотор?

Перш ніж визначиться з вибором гідравлічного мотора, треба звернути увагу на його призначення.

Аксіально-плунжерний мотор вибирають, якщо потрібна висока частота та швидкість. Тому найчастіше такий тип двигуна використовують у суднобудуванні, у приводі верстатів і будівельній техніці.

Радіо-плунжерний мотор і пластинчастий найчастіше використовують у машинобудуванні.

Шестерний — використовують у сферах, де не потрібна висока точність рухів. Часто використовують у сільському господарстві.

Від вибору моделі залежить ціна на гідромотор, оскільки різні товари мають свої переваги:

• Здатність працювати як у замкнутій, так і у відкритій гідросистемі.
• Чутливість до рівня чистоти робочої рідини.
• Настроювання допоміжного насоса та регуляторів тиску та витрати.
• Здатність всмоктувати на високому рівні.

Провідні виробники гідравліки

У зв'язку з тим, що на ринку виробників гідравлічного обладнання з'явилося велика кількість брендів і марок, що пропонують купівлю гідронасосів, звичайному споживачеві стало складніше вибирати. Сьогодні ми ознайомимося з популярними виробниками. Під час вибору гідронасоса тієї чи іншої фірми найкраще спиратися не тільки на власний досвід, але й на рекомендації фахівців. Ніхто не хоче продавати неякісний товар і втрачати своїх клієнтів.

Linde, Bosch, Bosch Rexroth, Vivoil, Parker — досить відомі виробники гідронасосів та інших агрегатів і комплектуючих до них. Компанії відомі й активно постачають свою продукцію на ринки багатьох країн. Це свідчить про те, що продукція потрібна. Робиться акцент на взаємозамінності з іншими світовими брендами Haldex, Marzocchi, Linde, Vickers, Kawasaki, Caproni, Sauer Danfoss, оскільки все пов'язано зі світовими стандартами. Неповторність гідравлічних насосів Vivoil в тому, що працюють вони не тільки як гідравлічні насоси, але і як гідромотори. За відгуками споживачів гідронасоси порівняно недорогі та досить якісні. Крім цього, гідронасоси таких компаній, як представлені в дуже великому виборі за своїми функціями, типами, типами та технічними характеристиками. Відповідно ціна також різна. Моделі деяких виробників не мають аналогів. Sauer Danfoss характеризуються гарною якістю та продуктивністю, про що говорить широкий попит і пропонування гідравлічних насосів на ринку. Чудово працюють пластинчасті насоси таких марок, як Sauer Danfoss, Vickers, Bosch Rexroth. Купуючи поршневого насоса, зверніть увагу на такого виробника, як-от Vickers.

Компанії постійно розробляють технологічні розробки, тому асортимент завжди поповнюється. Все у світі змінюється й потреби теж. Ринкова стійкість змушує виробників працювати над якістю своєї продукції й асортиментом.
