Пневморозподільник 4РМ 212 74 0 УХЛ4 призначені для зміни напрямку та перекриття потоків стисненого повітря в пневмосистемах. Залежно від пневмосхеми, розподільник 4РМ може бути з однобічним/ двостороннім пневмокеруванням або електропневмокеруванням (з електромагнітними електромагнітними).

Дані розподілювачі 4РМ випускаються зі стиковим або з трубним приєднанням. Потискний монтаж здійснюється за допомогою монтажних плит.

Вказівки щодо застосування.

Маркування отворів для з'єднання розподілювача з монтажною плитою:

• 1 — підведення повітря;
• 2, 3 і 4 — вихід до споживача;
• 12 — підведення тиску керування, за наявності якого з'єднуються лінії 1 і 2, 4 і 5;
• 14 — підведення тиску керування, за наявності якого з'єднуються лінії 1 і 4, 2 і 3.

Габарити стикової поверхні (без монтажної плити) для пневморозподільників 4РМ — 2 за ДСТУ 2144-93 (ГОСТ 30016-93).

Розподільник 232 (231)-74(84)-0-1 застосовуються в пневматичних системах, що працюють за тиску стисненого повітря до 1,0 Мпа (10 кгс/см²), очищеного не грубіше 10 класу забрудненості за ГОСТ 17433 і вмісту розпилена олія в'язкістю 10-35 мм²/с (10-35 сСт) за температури 50 °C з концентрацією 1-2 краплі на 1 м³ повітря, наведеного до нормальних умов (температура 20 °C, тиск 101325 Па).

Кліматичні виконання УХЛ та О, категорія розміщення — 4 за ГОСТ 15150. Виготовлення О — тільки для країн із тропічним кліматом.

Вібростійкість і віброміцність розподілювачів відповідають II ступеня жорсткості за ГОСТ 28988.

Ступінь захисту оболонки електромагнітних розподілювачів з електромагнітним керуванням — IP 54 за ГОСТ 14254.

Допускається перевищення температури нагрівання обмотки котушки розподільника — не більш ніж 85 °C над температурою довкілля.

Розмір монтажної поверхні — 2 по ІСО 5599/1.

УВАГА!!! Під час монтажу пневморозподільників 4РМ-231-... и 4РМ-232-… вісь золотника має бути в горизонтальному положенні. Монтажне розташування пневморозподільників інших схем — будь-який.

 Основні параметри розподілювача 4РМ.231-74-0-1 А220 (А110, Д24) УХЛ4:

— номінальний тиск на вході 1 МПа;
— умовний прохід 20 мм;
— нропускна здатність, Кv, м3/год, не менш ніж 5,8;
— номінальна споживана потужність, не більш ніж 12 Вт;

- електромагнітне керування — одностороннє;
— вага не більш ніж 2,5 кг.

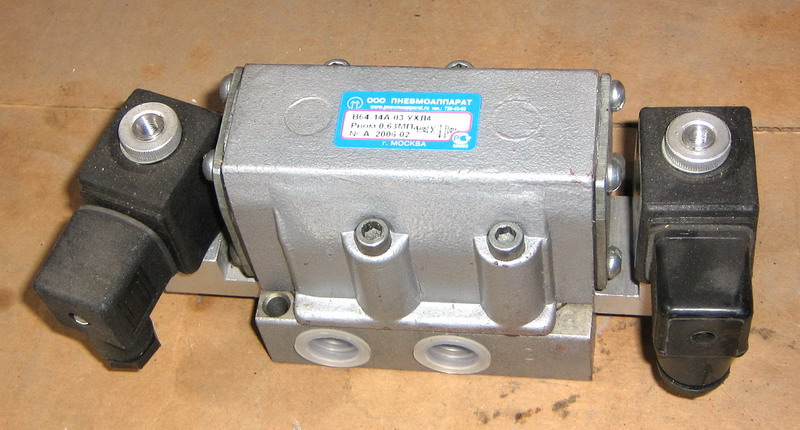

 Основні параметри розподілювача 4РМ.232-74-0-1 А220 (А110, Д24) УХЛ4:

— номінальний тиск на вході 1 МПа;
— умовний прохід 20 мм;
— нропускна здатність, Кv, м3/год, не менш ніж 5,65;
— номінальна споживана потужність, не більш ніж 12 Вт;

- електромагнітне керування — двобічне;
— вага не більш ніж 2,5 кг.

 Основні параметри розподілювача 4РМ.213-83-0 УХЛ4:

— номінальний тиск на вході 1 МПа;
— умовний прохід 16 мм;
— нропускна здатність, Кv, м3/год, щонайменше 2,8;

-керування — одностороннє пневматичне;

- виготовлення — стикове, з плитою;
— вага — не більш ніж 2 кг.
