Пластинчасті насоси 12БГ12-22М

Насосы пластинчатые БГ12-2 (5БГ12 21АМ, 5БГ12 21М, 5БГ12-22АМ 5БГ12 22М, 5БГ12 23АМ, 5БГ12 23М, 8БГ12 21М, 8БГ12 22АМ, 8БГ12 23АМ, 8БГ12 23М, 12БГ12 22АМ, 12БГ12 22М, 12БГ12 23АМ, 12БГ12 23М, 18БГ12 22М, 18БГ12 23АМ, 18БГ12 23М, 25БГ12 23АМ, 25БГ12 23М, 35БГ12-23М УХЛ4, Насосы 5БГ12-21, 5БГ12-22, 5БГ12-23, 8БГ12-21, 8БГ12-22, 8БГ12-23, 12БГ12-22, 12БГ12-23, 18БГ12-22, 18БГ12-23, 25БГ12-23, 35БГ12-23)

Насос 5БГ12-23М

Насоси пластинчасті (лопатевий) 12БГ12 22М УХЛ4 (габарита 1+1) двопотокові нерегульовані з постійним напрямком потоку оливи призначені для подавання під тиском чистої мінеральної оливи в гідросистеми верстатів та інших машин.

Насоси 5БГ12-21, 5БГ12-22, 5БГ12-23, 8БГ12-21, 8БГ12-22, 8БГ12-23, 12БГ12-22, 12БГ12-23, 18БГ12-22, 18БГ12-23, 25БГ12-23, 35БГ12-23 виготовляються однопотокові (БГ12-2...М) и двопотокові ((5,8,12,18,25,35,35)БГ12-21,22,23)А(М). Двопотокові насоси призначені для подавання під тиском мінеральної оливи двома незалежними потоками.

Насоси дають номінальний тиск 12,5 МПа і працюють на чистих мінеральних олив в'язкістю від 17 до 400 сСт за температури оливи від +10 до +50 °C за температури довкілля від 0 до +40 °C. Олія, що надходить у насос, має бути відфільтрована від частинок розмірами більш ніж 0,025 мм.

Напрямок обертання валу насоса правий. За особливим замовленням насоси можуть виготовлятися з лівим напрямком обертання вала. У замовленні треба вказати типорозмір насоса та напрямок обертання вала.

Наприклад,
для насоса правого обертання — 5БГ12-22АМ,
для насоса лівого обертання — 5БГ12-22АМ лев.

Характеристики насосів БГ12-2

Модель насоса Подавання, л/хв Подавання, л/хв Потужність, кВт Маса (± 10%), кг
ГАБАРИТ 1+1
Насос 5БГ12-21АМ 5,4 5,4 4,00 16
Насос 5БГ12-21М 5,4 9,0 5,06
Насос 5БГ12-22АМ 5,4 14,6 6,60
Насос 5БГ12-22М 5,4 19,4 7,65
Насос 5БГ12-23АМ 5,4 25,5 8,94
Насос 5БГ12-23М 5,4 33,0 10,45
Насос 8БГ12-21М 9,0 9,0 7,12
Насос 8БГ12-22АМ 9,0 14,6 7,66
Насос 8БГ12-22М 9,0 19,4 8,71
Насос 8БГ12-23АМ 9,0 25,5 10,00
Насос 8БГ12-23М 9,0 33,0 11,51
Насос 12БГ12-22АМ 14,6 14,6 9,20
Насос 12БГ12-22М 14,6 19,4 10,25
Насос 12БГ12-23АМ 14,6 25,5 11,54
Насос 12БГ12-23М 14,6 33,0 13,05
Насос 18БГ12-22М 19,4 19,4 11,30
Насос 18БГ12-23АМ 19,4 25,5 12,59
Насос 18БГ12-23М 19,4 33,0 14,10
Насос 25БГ12-23АМ 25,5 25,5 13,88
Насос 25БГ12-23М 25,5 33,0 15,39
Насос 35БГ12-23М 33,0 33,0 16,90

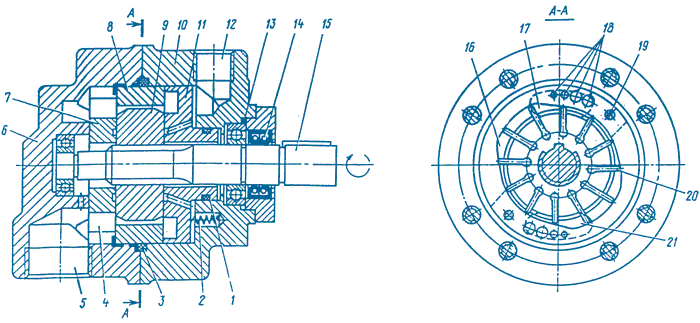

Пристрій і принцип дії насосів БГ12-2 (габарит 1+1)

Устройство и принцип действия насосов БГ12-2 (габарит 1+1)

    У корпусі 1 і кришці 2 встановлений робочий комплект, що складається зі статора 3, ротора 4, пластини 5, диска з шийкою 6, диска плоского 7. Вал 8 вільно обертається в підшипнику кочення. У кришці розміщений всмоктувальний отвір Б, у корпусі — нагнітальний В. Двопотоковий насос об'єднує два однопотокових насоси. У корпусних деталях встановлені робочі комплекти двох однопотокових насосів. Двопотоковий насос має загальний всмоктувальний отвір. Нагнітання відбувається двома незалежними потоками. Принцип дії однопотокових і двопотокових насосів однаковий. Під час обертання вала пластини переміщаються в пазах ротора відповідно до профілів внутрішньої поверхні статора. Камера Г (між пластинами, статором і ротором) під час з'єднання з каналами всмоктування збільшує свій об'єм і заповнюється робочою рідиною, що надходить із магістралі всмоктування, а під час з'єднання з каналами нагнітання зменшує свій об'єм, витісняючи робочу рідину в магістраль нагнітання. Насос встановлюється в будь-якому положенні.
    З'єднання вала насоса з приводним валом виконувати за допомогою пружної (еластичної) муфти. Допуск смоктання осій валів 0,1 мм у діаметральному вираженні. Напрямок обертання вала має відповідати стрілці, розташованій на табличці. Передавання на вал радіальних і осьових навантажень із боку привода не допускається. Для захисту насоса та гідросистеми від перевантажень необхідно встановити запобіжний клапан, настроювання якого не має перевищувати номінального тиску на виході, а витрата клапана має бути не менш подавання насоса. Бак має відповідати вимогам ГОСТ 16770-86. Об'єм бака має бути не менш ніж двохвилинний подавання насоса. Всмоктувальний і зливний трубопроводи мають бути занурені в бак на глибину приблизно двох діаметрів труби від дна. Трубопроводи мають бути з плавними вигинами, ретельно очищені, мати надійне ущільнення в місці приєднання до насоса, що виключає можливість підсмоктування повітря.

     Всмоктувальний трубопровід має бути за можливістю коротким із мінімальною кількістю вигинів. Діаметр отвору всмоктувального трубопроводу, його довжина та додаткові з'єднання мають вибиратися з умов, що швидкість робочої рідини не має перевищувати 1,5 м/с і абсолютний тиск на вході в насос має бути -0,08...0,12 МПа (0,8... 1,2 кгс/см2). На всмоктувальному трубопроводі допускається встановлювати фільтр з індикатором забрудненості за умови, що абсолютний тиск на вході в насос не менш ніж 0,08 МПа.

Структура умовного позначення (5,8, 12, 18, 25, 35, 35) БГ12-21,22,23 (А)

25 БГ12-2 - 3А М УХЛ4

УХЛ4 = кліматичне виконання й категорія розміщення.
М = виготовлення (модернізований).
Типорозмір і подавання насоса:
Габарит 1+1:   1, 1А, 2, 2А, 3, 3А = подавання насоса (див. таблицю 2 нижче);
БГ12-2 = серія насосів пластинчастих.
5, 8, 12, 18, 25, 35 = пластинчастий насос двопотоковий (цифра означає подавання см. таблицю 2 нижча).

Розміри насосів (габарит 1+1) (5, 8, 12, 18, 25, 35)БГ12-21 (А) М, (5, 8, 12, 18, 25, 35) БГ12-22 (А) М, (5,8,12, 18, 25, 35) БГ12-23 (А)М

Размеры насосов (габарит 1+1) 5БГ12-21, 5БГ12-22, 5БГ12-23, 8БГ12-21, 8БГ12-22, 8БГ12-23, 12БГ12-22, 12БГ12-23, 18БГ12-22, 18БГ12-23, 25БГ12-23, 35БГ12-23

Насос пластинчастий 5БГ12-21АМ

Насос пластинчатый 5БГ12-21АМ

   Основні параметри насоса 5 БГ12-21 А, 5БГ12 21АМ УХЛ4:

— номінальний тиск на виході 12,5 МПа;
— витрата робочої рідини 5/5 л/хв;
— номінальна частота обертання 1500 об/хв;
— номінальна потужність 4 кВт;
— вага — не більш ніж 17 кг.

Насос пластинчастий 5БГ12-21М

Насос пластинчатый 5БГ12-21М

   Основні параметри насоса 5 БГ12-21, 5БГ12 21М УХЛ4:

— номінальний тиск на виході 12,5 МПа;
— витрата робочої рідини 5/9 л/хв;
— номінальна частота обертання 1500 об/хв;
— номінальна потужність 5 кВт;
— вага — не більш ніж 17 кг.

Насос пластинчастий 5БГ12-22АМ

Насос пластинчатый 5БГ12-22АМ

   Основні параметри насоса 5 БГ12-22 А, 5БГ12 22АМ УХЛ4:

— номінальний тиск на виході 12,5 МПа;
— витрата робочої рідини 5/14 л/хв;
— номінальна частота обертання 1500 об/хв;
— номінальна потужність 6,6 кВт;
— вага — не більш ніж 17 кг.

Насос пластинчастий 5БГ12-22М

Насос пластинчатый 5БГ12-22М

   Основні параметри насоса 5 БГ12-22, 5БГ12 22М УХЛ4:

— номінальний тиск на виході 12,5 МПа;
— витрата робочої рідини 5/19 л/хв;
— номінальна частота обертання 1500 об/хв;
— номінальна потужність 7,65 кВт;
— вага — не більш ніж 17 кг.

Насос пластинчастий 5БГ12-23АМ

Насос пластинчатый 5БГ12-23АМ

   Основні параметри насоса 5 БГ12-23 А, 5БГ12 23АМ УХЛ4:

— номінальний тиск на виході 12,5 МПа;
— витрата робочої рідини 5/25 л/хв;
— номінальна частота обертання 1500 об/хв;
— номінальна потужність 8,94 кВт;
— вага — не більш ніж 17 кг.

Насос пластинчастий 5БГ12-23М

Насос пластинчатый 5БГ12-23М

   Основні параметри насоса 5 БГ12-23, 5БГ12 23М УХЛ4:

— номінальний тиск на виході 12,5 МПа;
— витрата робочої рідини 5/33 л/хв;
— номінальна частота обертання 1500 об/хв;
— номінальна потужність 10,45 кВт;
— вага — не більш ніж 17 кг.

Насос пластинчастий 8БГ12-21М

Насос пластинчатый 8БГ12-21М

   Основні параметри насоса 8 БГ12-21, 8БГ12 21М УХЛ4:

— номінальний тиск на виході 12,5 МПа;
— витрата робочої рідини 9/9 л/хв;
— номінальна частота обертання 1500 об/хв;
— номінальна потужність 7,12 кВт;
— вага — не більш ніж 17 кг.

Насос пластинчастий 8БГ12-22АМ

Насос пластинчатый 8БГ12-22АМ

   Основні параметри насоса 8 БГ12-22 А, 8БГ12 22АМ УХЛ4:

— номінальний тиск на виході 12,5 МПа;
— витрата робочої рідини 9/14 л/хв;
— номінальна частота обертання 1500 об/хв;
— номінальна потужність 7,66 кВт;
— вага — не більш ніж 17 кг.

Насос пластинчастий 8БГ12-22М

Насос пластинчатый 8БГ12-22М

   Основні параметри насоса 8 БГ12-22, 8БГ12 22М УХЛ4:

— номінальний тиск на виході 12,5 МПа;
— витрата робочої рідини 9/19 л/хв;
— номінальна частота обертання 1500 об/хв;
— номінальна потужність 8,71 кВт;
— вага — не більш ніж 17 кг.

Насос пластинчастий 8БГ12-23АМ

Насос пластинчатый 8БГ12-23АМ

   Основні параметри насоса 8 БГ12-23 А, 8БГ12 23АМ УХЛ4:

— номінальний тиск на виході 12,5 МПа;
— витрата робочої рідини 9/25 л/хв;
— номінальна частота обертання 1500 об/хв;
— номінальна потужність 10 кВт;
— вага — не більш ніж 17 кг.

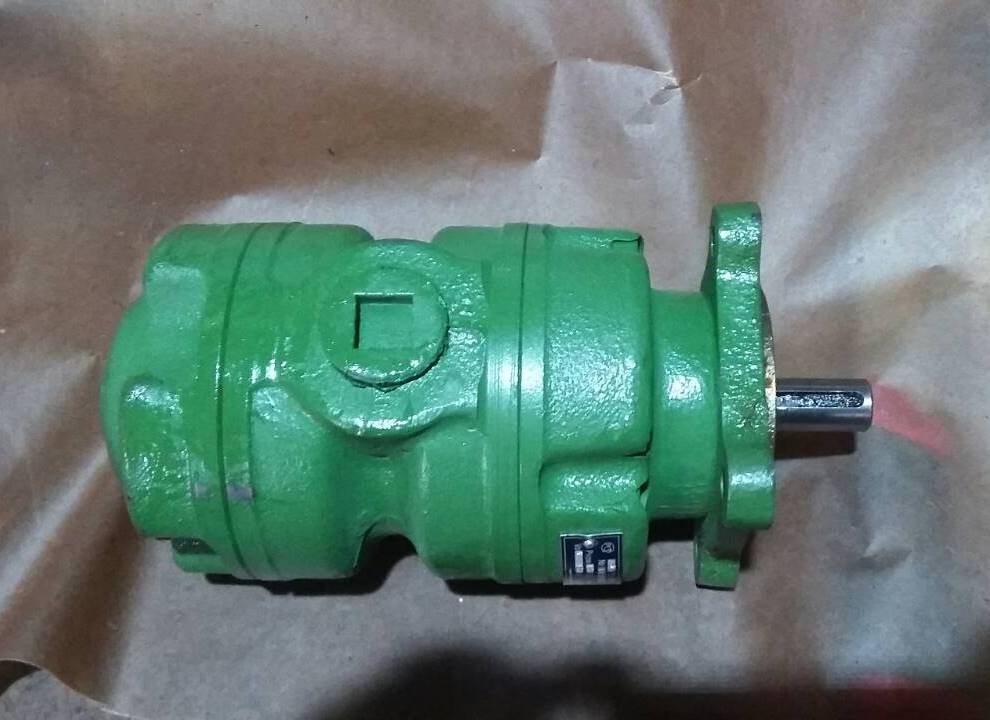

Насос пластинчастий 8БГ12-23М

Насос пластинчатый 8БГ12-23М

   Основні параметри насоса 8 БГ12-23, 8БГ12 23М УХЛ4:

— номінальний тиск на виході 12,5 МПа;
— витрата робочої рідини 9/33 л/хв;
— номінальна частота обертання 1500 об/хв;
— номінальна потужність 11,51 кВт;
— вага — не більш ніж 17 кг.

Насос пластинчастий 12БГ12-22АМ

Насос пластинчатый 12БГ12-22АМ

   Основні параметри насоса 12 БГ12-22 А, 12БГ12 22АМ УХЛ4:

— номінальний тиск на виході 12,5 МПа;
— витрата робочої рідини 14/14 л/хв;
— номінальна частота обертання 1500 об/хв;
— номінальна потужність 9,2 кВт;
— вага — не більш ніж 17 кг.

Насос пластинчастий 12БГ12-22М

Насос пластинчатый 12БГ12-22М

   Основні параметри насоса 12 БГ12-22, 12БГ12 22М УХЛ4:

— номінальний тиск на виході 12,5 МПа;
— витрата робочої рідини 14/19 л/хв;
— номінальна частота обертання 1500 об/хв;
— номінальна потужність 10,2 кВт;
— вага — не більш ніж 17 кг.

     Приклад умовного позначення під час замовлення насоса пластинчастого двопотокового нерегульованого з номінальною поданням 14,6 і 25,5 л/хв і робочий тиск 12,5 МПа:
       Насос 12БГ12-23АМ УХЛ4.
