Пневморозподільники В64 (4/2)
|

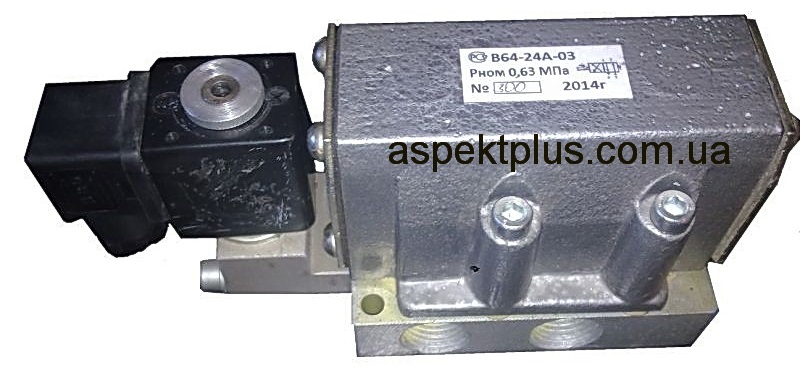

Розподільник В64-23А-03
|
Пневморозподільник 4/2 (В64, В63) чотирилінійні двопозиційні з нарізним або стиковим приєднанням до пневмоліній, з одностороннім або двостороннім електро або пневмокеруванням, пружинним або пневматичним поверненням призначені для зміни напрямку руху потоків стисненого повітря в пневматичних приводах верстатів і станочного обладнання.
В розподільцях цієї серії (В64-24А(23А,25А,33А,34А)-03 розподіл потоків стисненого повітря відбувається парою плоский золотник-плита. Золотник із канавкою, перековуючись перекриває попарно наявні між собою отвори, які виведені на плоску поверхню плити та з'єднані з нарізними отворами для приєднання пневмоліній.
|
Конструкція й принцип роботи пневморозподільників В64
з однобічним електрокеруванням
|
|
|
У пневморозподільниках з одностороннім електропневматичним керуванням В64-23А-03, В64-24А-03, В64-25А-03, В64-33А-03, В64-34А-03 (Див. схему "б" на малюнку вище — деталірування аналогічне схемі "а", тому конструктивні елементи не вказано, крім позиції 6, немає в схемі "а""), переміщення поршня 2 з золотником 1 відбувається за подавання напруги на котушку електропмевматичного клапана 7, водночас стиснене повітря з електропневматичного клапана надходить під відповідний торець поршня. Для переміщення поршня в інше вкрайе положення необхідно зняти напруження з котушки електропневматичного клапана.
Кліматичні виготовлення пневморозподільників В64 УХЛ4 та О4 (тільки для постачання в місцевість із тропічним кліматом) за ГОСТ 15150-69.
Працюють пневморозподільники В64 на стиснутому повітрі, очищеному не грубіше 10 класу забрудненості за ГОСТ 17433-80 і вмісту розпилена олія в'язкістю 10-35 мм2/с (сСт) за температури 50 °C з концентрацією з розрахунку 2-4 краплі на 1 м3 повітря, наведеного до умов за ГОСТом 12449-80.
|
Клапан розподілювача В64 (П-ЕПР3-612)
|
Поршень пневморозподільників В64
|
Котушка В64 (П-ЕПР3)
|
Характеристики пневморозподільника В64-23А-03, В64-03, В64-25А-03, В64-33А-03, В64-34А-03
| Параметри |
Норми для типорозмірів |
В64-33А-03
В64-23А-03 |
В64-34А-03
В64-24А-03 |
В64-25А-03 |
| Умовний прохід пневморозподільника, мм |
10 |
16 |
20 |
| Номінальний/ мінімальний тиск, МПа |
0,63 / 0,25 |
| Пропускна здатність, Кv за ГОСТ14691-69, м3/год, не менш ніж |
1,9 |
2,8 |
5,0 |
| Час спрацьовування за тиску 0,4 МПа, с, не більш ніж |
0,1 |
| Номінальна напруга живлення, В: постійного струму/змінного струму 50 Гц/змінного струму 60 Гц |
12,24,48,110 / 24,110,220,380 / 110,220 |
| Номінальна споживана потужність, не більш ніж: постійного струму, Вт/ змінного струму 50 Гц, ВА/змінного струму 60 Гц, ВА |
7 / 9 / 12 |
| Маса, кг |
1,7 |
1,7 |
2,8 |
| Приєднувальні різі за ГОСТ 6111-52 |
К3/8" |
К1/2" |
К3/4" |
Умовне позначення пневморозподільників В64 (220 В, 110 В, 24 В)
| В64 |
- |
3 |
|
4А |
- |
03 |
|
24В |
|
УХЛ4 |
|
| |
|
|
|
|
Кліматичне виконання та категорія розміщення за ГОСТом 15150 (4)
|
 |
|
Вольтаж керуючої котушки:
24 В - 24 В пост. струму,
110 В - 110 В перем. струму,
220 В - 220 В перем. струму
|
 |
|
Нарізне приєднання пневмоліній
|
 |
|
Умовний прохід: 3 - 10мм; 4 - 16мм; 5 - 20мм
|
 |
|
Спосіб керування: 2 - одностороннє керування та пневматичне повернення; 3 — одностороннє керування й пружинне повернення
|
 |
|
Пневморозподільник з електропневматичним керуванням
|

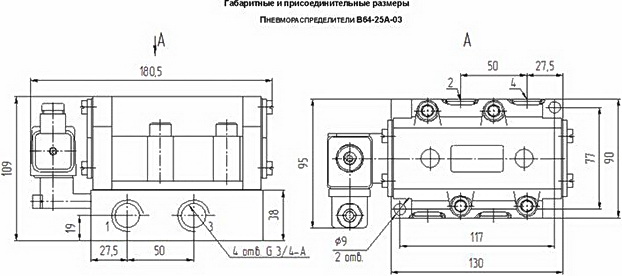

Габаритні та приєднувальні розміри пневморозподільників В64-25А-03, В64-34А-03
| Позначення |
А1 |
А2 |
А5 |
А6 |
d |
В |
В1 |
H |
H1 |
H3 |
L |
L1 |
| В64-25А-03 |
27,5 |
50 |
117 |
77 |
9 |
90 |
95 |
109 |
19 |
38 |
180,5 |
130 |
В64-33А-03
В64-23А-03 |
23,5 |
38 |
91 |
59 |
7 |
72 |
86 |
89,5 |
14,5 |
28,5 |
155,5 |
104 |
В64-34А-03
В64-24А-03 |
23,5 |
38 |
91 |
59 |
7 |
72 |
86 |
89,5 |
14,5 |
28,5 |
155,5 |
104 |
Пневморозподільник В64-24А-03
|
|
Основні параметри розподілювача В64 24 А 03 УХЛ4:
— номінальний тиск на вході 0,63 МПа;
— нропускна здатність Кv, м3/хв, не менш ніж 2,8;
— нмалювання до пневмолінійок — нарізне;
— повернення золотистика — пневматичний;
— вага — не більш ніж 2,4 кг.
|
Пневморозподільник В64-23А-03
|
|
Основні параметри розподілювача В64 23 А 03 УХЛ4:
— номінальний тиск на вході 0,63 МПа;
— умовний прохід — 10 мм.
— нропускна здатність Кv, м3/хв, не менш ніж 1,9;
— нмалювання до пневмолінійок — нарізне;
— повернення золотистика — пневматичний;
— вага — не більш ніж 2,4 кг.
|
Пневморозподільник В64-34А-03
|
|
Основні параметри розподілювача В64 34 А 03 УХЛ4:
— номінальний тиск на вході 0,63 МПа;
— нропускна здатність Кv, м3/хв, не менш ніж 2,8;
— нмалювання до пневмолінійок — нарізне;
— повернення золотушнику — пружинний;
— вага не більш ніж 2,2 кг.
|
Приклад записування умовного позначення розподільника чотирилінійного, з електропневматичним одностороннім керуванням із котушкою на 110 вольтів змінного струму та пружинним поверненням, умовним проходом 16 мм, з нарізним приєднанням пневмоліній, кліматичного виконання УХЛ, категорії розміщення 4:
Пневморозподільник В64-34А-03 110В УХЛ4 ТУ2-053-1633-83.
те саме, але тільки з пневматичним поверненням і умовним проходом 20 мм:
Пневморозподільник В64-25А-03 110В УХЛ4 ТУ2-053-1633-83.
|
