Гідроклапани тиску ДГ54-32 (М)
|
|
Клапани тиску запобіжні ДГ 54-32 М УХЛ4 призначені для використання в гідросистемах у якості:
Клапани Г54 (БГ54, ВГ54,ДГ54, АГ54,ПАГ54, ПВГ54,ПГ54, ПБГ54, ПДГ54)-32(М) мають нарізне та стикове виконання після приєднання. Під час нарізного приєднання отвори корпусу для під'єднання ліній мають конічну різь K3/8". У клапанах стикового приєднання отвори виводяться на стикову площину та закінчуються ціковками під кільця (з ГОСТ 9833-73) для ущільнення стику між апаратом і спеціальними панелями або проміжними плитами, у яких нарізана різь для монтажу штуцерів |
Вказівки з експлуатації гідроклапанів (П)Г54-3:
- у разі зміни в'язкості робочої рідини на понад 20% від первинної виведіть її заміну;
- кількість механічних домішок в олії в процесі експлуатації не має перевищувати 0,005% за масою, а води — 0,05%;
- Гідроклапани тиску Г54(АГ54,БГ54, ВГ54,ДГ54)-32, ПГ54(ПАГ54, ПБГ54, ПВГ54,ПДГ54)-32М мають бути вбудовані в гідросистему так, щоб орган керування апарата був розташований в безпечному місці, зручному для обслуговування;
- труби мають мати прохідні перерізи, відповідні розмірам приєднувальних отворів, зменшення перерізів т вм'ятини не допускаються;
- приєднання гідроклапанів тиску до гідросистеми мають забезпечувати повну герметичність, щоб уникнути тічі оливи та підсмоктування повітря;
- перед початком роботи видаліть повітря із системи;
— для опломбування регулювального вузла апарата після налаштування передбачені отвори діаметром 2 мм у ковпачку та гвинті.
Параметри гідроклапанів тиску Г54-32, ПГ54-32, АГ54-32, ПАР54-32, БГ54-32, ПБГ54-32, ВГ54-32, ПВГ54-32, ДГ54-32, ПДГ54-32
| Параметри | Норми для виконань | ||||
| Гідроклапан Г54-32 (М) ПГ54-32 | Гидроклапан АГ54-32(М) ПАГ54-32 | Гідроклапан БГ54-32 (М) ПБГ54-32 | Гідроклапан ВГ54-32 (М) ПВГ54-32 | Гидроклапан ДГ54-32(М) ПДГ54-32 | |
| Умовний прохід, мм | 10 | 10 | 10 | 10 | 10 |
| Витрата, л/хв: номін. / макс. / хв. | 32 / 45 / 1 | ||||
| Внутрішні витоки, см3/хв, не більш ніж | 15 | 25 | 65 | 100 | 200 |
| Тиск настроювання номінальний, МПа | 2,5 | 1,0 | 6,3 | 10,0 | 20,0 |
| Діапазон настроювання тиску, МПа | 0,4-2,8 | 0,3-1,2 | 0,6-7,0 | 1,2-11,2 | 4,0-23,0 |
| Номінальний перепад тиску, МПа | 0,2 | ||||
| Маса клапана, кг: нарізне (стикове) | 2,3 (2,55) | ||||
Умовне позначення гідроклапанів тиску Г54-3
| Х | Х | Г54-3 | Х | ХХХХ | |||||
|
Кліматичне виконання за ГОСТ 15150: УХЛ4, 04.1
|
|||||||||
|
Виготовлення по ус. прохід: 2 - 10 мм, 4 - 20 мм, 5 - 32 мм
|
|||||||||
|
Позначення типу гідроклапана (М — означає "модернізований")
|
|||||||||
|
Виконування за номінальним тиском настроювання: А - 1 МПа, Б - 6,3 МПа, В - 10 МПа, Д - 20 МПа
|
|||||||||
|
Виконання клапана за способом монтажу: без індексу — трубний (нарізний), П — стиковий (притичний)
|
|||||||||
Габаритні та приєднувальні розміри гідроклапана тиску типу (П) Г54-32
|

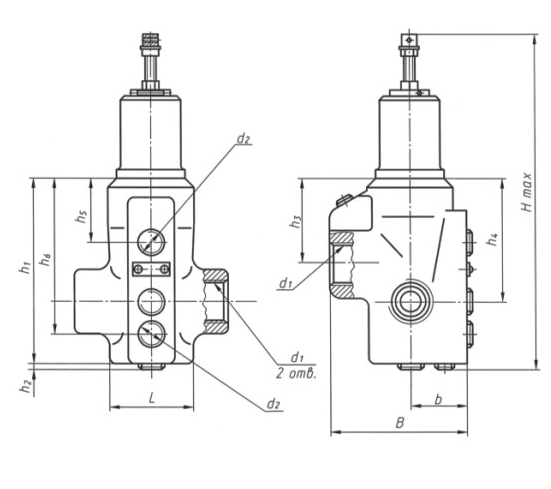

Розміри гідроклапана тиску типу Г54-32 (нарізне приєднання) |
|
||||||||||||||||||||||||||||||||||||||||||
|
Розміри гідроклапана тиску типу ПГ54-32 (стикове приєднання)
|
|||||||||||||||||||||||||||||||||||||||||||
| Модель клапана | Розміри, мм | |||||||||||||||||
| Hmax | L (h14) | B (h14) | h1 | h2 | h3 | h4 | h5 | h6 | h7 | h8 | l1 | l2 | l3 | l4 | b | d1 | d2 | |
| ПАГ54-32(М) | 201 | 68 | 67 | 91 | 2 | 13 | 13 | 28 | 43 | 41 | 36 | 50 | 38 | 20 | 12 | 49 | 10 | 11 |
| ПГ54-32(М) | ||||||||||||||||||
| ПБГ54-32(М) | ||||||||||||||||||
| ПВГ54-32(М) | ||||||||||||||||||
| ПДГ54-32(М) | ||||||||||||||||||
Принцип роботи гідроклапанів тиску (П) Г54-32
|
|
У розточці корпусу 1 (див. малюнок вище) поміщений золотушник 2. Розташована в ковпачку 3 пружини 4 через шайбу 10 перешкоджає переміщенню золотуватця всередину ковпачка. Натяг пружини регулюється переміщенням упору 7 за допомогою регулювального гвинта 5, контргайка 6 на гвинті фіксує настроювання.
Робоча рідина, що підводиться в порожнину клапана P, через канали «в, х» і демпферний отвір «г» надходить під торець золотника 2. Тиск рідини на торець золотника врівноважується зусиллям пружини 4. У разі зростання тиску в гідролінії, що підводить, збільшується тиск і на торець золотника 2. Преодолеве зусилля пружини, золотушник 2 зсувається й з'єднує порожнини Р і А. Позаяк порожнина під ковпачком 3 з'єднана каналом «б» з порожниною відведення А, то різність тисків у підведення і відведенням каналів, що визначаються зусиллям пружини, підтримується постійно незалежно від зміни тиску в гідросистемі.
Комплект гумових кілець для гідроклапанів тиску Г54-32
| Позначення кільця за ГОСТ 18829-73 | Кількість | |
| Г (АГ, БГ, ВГ, ДГ) 54-32М | ПГ (ПАГ, ПБГ, ПВГ, ПДГ) 54-32М | |
| Кільце 012-016-25 | 1 | 3 |
| Кольцо 014-018-25 | - | 2 |
| Кільце 030-035-30 | 1 | 1 |
| Кільце 040-044-25 | 1 | 1 |
Гідроклапан тиску БГ54-32М
|
|
Технічні характеристики БГ54-32 УХЛ4: |
Гідроклапан тиску АГ54-32М
|
|
Технічні характеристики АГ 54-32 М УХЛ4: |
Гідроклапан тиску Г54-32М
|
|
Технічні характеристики Г 54-32 М УХЛ4: |
Гідроклапан тиску ДГ54-32М
|
|
Технічні характеристики ДГ 54-32 М УХЛ4: |
Гідроклапан тиску ВГ54-32М
|
|
Технічні характеристики ВГ 54-32 М УХЛ4: |
Гідроклапан тиску ПБГ54-32М
|
|
Технічні характеристики клапана ПБГ 54-32 М УХЛ4: |
Гідроклапан тиску ПВГ54-32М
|
|
Технічні характеристики клапана ПВГ 54-32 М УХЛ4: |
Гідроклапан тиску ПГ54-32М
|
|
Технічні характеристики клапана ПГ 54-32 М УХЛ4: |
Гідроклапан тиску ПДГ54-32М
|
|
Технічні характеристики клапана ПДГ 54-32 М УХЛ4: |
