Гідроклапани тиску БГ54-34М

Клапаны давления (предохранительные) Г 54-34 М, ПГ 54-34 М, БГ 54-34 М, ПБГ 54-34 М, ВГ 54-34 М, ПВГ 54-34 М, ДГ 54-34 М, ПДГ 54-34 М, АГ 54-34 М, ПАГ 54-34 М

Клапан тиску ПВГ54-34М

Клапани тиску (запобіжні) БГ 54-34 М УХЛ4 з умовним проходом 20 мм призначені:

  • для підтримки заданої різності тисків, що визначається настроюванням пружини, підведенням і відведенням потоку робочої рідини або в одному з цих потоків і стороннім потоком (функції клапана різності тисків).
  • для пропускання потоку робочої рідини у разі досягнення заданої величини тиску, що визначається настроюванням пружини, у цьому потоці або керувальному (дистанційне керування) потоці (функції клапана послідовності).
  • для запобігання об'ємному гідроприводу від тиску, що перевищує встановлений (функції запобіжного клапана).
  • для підтримки заданого тиску через безперервне зливання робочої рідини під час роботи (функції переливного клапана).

     Клапани Г54(АГ54,БГ54,ВГ54,ДГ54)-34 під'єднуються до гідравлічних ліній через конічну різь K3/4" в отворах корпусу.

     Клапани ПГ54(ПАГ54,ПБГ54,ПВГ54,ПДГ54)-34М стикового приєднання встановлюються на спеціальні монтажні панелі або плити, що мають нарізні виходи для під'єднання штуцерів (гідроліній).

Параметри гідроклапанів типу Г54-3

Параметри Норми для виконань
Гідроклапан Г54-34М ПГ54-34 Гідроклапан АГ54-34М ПАГ54-34 Гідроклапан БГ54-34М ПБГ54-34 Гідроклапан ВГ54-34М ПВГ54-34 Гидроклапан ДГ54-34 ПДГ54-34М
Умовний прохід, мм 20 20 20 20 20
Витрата, л/хв: номін. / макс./хв. 125 / 160 / 3
Внутрішні витоки, см3/хв, не більш ніж 35 20 90 140 280
Тиск настроювання номінальний, МПа 2,5 1,0 6,3 10,0 20,0
Діапазон настроювання тиску, МПа 0,4-2,8 0,3-1,2 0,6-7,0 1,2-11,2 4,0-23,0
Номінальний перепад тиску, МПа 0,6
Маса клапана, кг: нарізне (стикове) 3,1 (4,0)

Умовне позначення гідроклапанів тиску типу Г54-3

ХГ   Х   Г54-3   Х   ХХХХ

Кліматичне виконання за ГОСТ 15150: УХЛ4, 04.1
Виготовлення по ус. прохід: 2 - 10 мм, 4 - 20 мм, 5 - 32 мм
Позначення типу гідроклапана (М — означає "модернізований")
Виконування за номінальним тиском настроювання: А - 1 МПа, Б - 6,3 МПа, В - 10 МПа, Д - 20 МПа
Виконування за способом монтажу: без індексу — трубний (нарізний), П — стиковий (притичний)

Габаритні та приєднувальні розміри гідроклапана тиску типу (П) Г54-34

Розміри гідроклапана тиску типу Г54-34 (трубне приєднання)Размеры гидроклапана давления типа Г54-34 (трубное присоединение)
Модель клапана Розміри, мм
d1 d1 Hmax L B h1 h2 h3 h4 h5 h6 b
АГ54-34(М) K3/4" K1/8" 220 78 84 109 2,5 52 75 24 93 35
Г54-34(М)
БГ54-34(М)
ВГ54-34(М)
ДГ54-34(М) 242

Розміри гідроклапана тиску типу ПГ54-34 (стикове приєднання)
Размеры гидроклапана давления типа ПГ54-34 (стыковое присоединение)
Модель клапана Розміри, мм
Hmax L (h14) B (h14) h1 h2 h3 h4 h5 h6 h7 h8 l1 l2 l3 l4 b d1 d2
ПАГ54-34(М) 220 88 66 109 2,5 12 20 43 61 63 32 67 53,5 29,5 13,5 55 18 13
ПГ54-34(М)
ПБГ54-34(М)
ПВГ54-34(М)
ПДГ54-34(М) 242 71

Гідроклапан тиску ПГ54-34М

Гидроклапан давления ПГ54-34М

   Технічні характеристики клапана ПГ54-34 М УХЛ4:
   - тип клапана — запобіжний;
   - приєднання — стикове;
   - умовний прохід 20 мм;
   - номінальний тиск 2,5 МПа;
   - номінальна витрата рідини 125 л/хв;
   - максимальна витрата рідини 150 л/хв;
   - кліматичне виконання для районів із помірним і холодним кліматом;
   — маса не більш ніж 3,00 кг.

Гідроклапан тиску Г54-34М

Гидроклапан давления Г54-34М

     Технічні характеристики клапана Г 54-34 М УХЛ4:
   - тип клапана — запобіжний;
   - приєднання — трубне;
   - умовний прохід 20 мм;
   - номінальний тиск 2,5 МПа;
   - номінальна витрата рідини 125 л/хв;
   - максимальна витрата рідини 150 л/хв;
   - кліматичне виконання для районів із помірним і холодним кліматом;
   — маса не більш ніж 3,95 кг.

Гідроклапан тиску ПДГ54-34М

Гидроклапан давления ПДГ54-34М

     Технічні характеристики клапана ПДГ 54-34 М (ПДГ 54-34М) УХЛ4:
   - тип клапана — запобіжний;
   - приєднання — стикове;
   - умовний прохід 20 мм;
   - номінальний тиск 20 МПа;
   - номінальна витрата рідини 125 л/хв;
   - максимальна витрата рідини 150 л/хв;
   - кліматичне виконання для районів із помірним і холодним кліматом;
   — маса не більш ніж 3,7 кг.

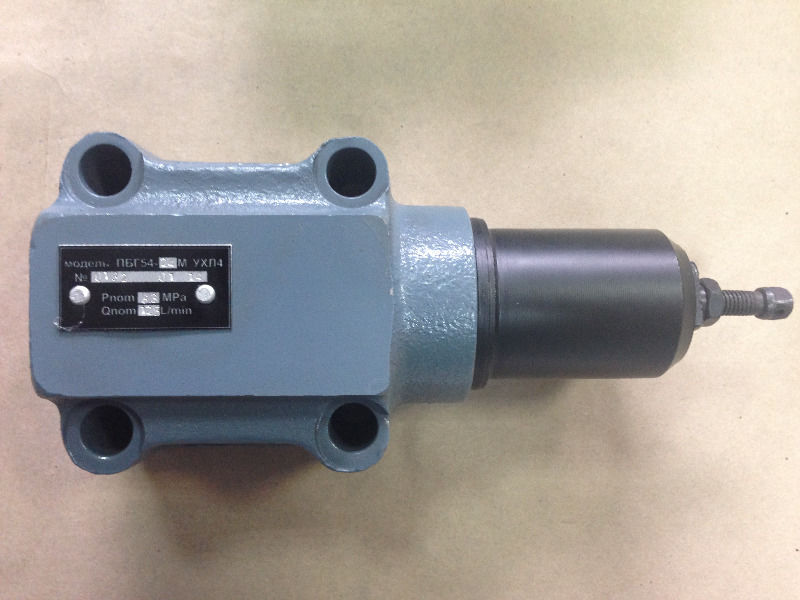

Гідроклапан тиску ПБГ54-34М

Гидроклапан давления ПБГ54-34М

     Технічні характеристики клапана ПБГ 54-34 М (ПБГ 54-34М) УХЛ4:
   - тип клапана — запобіжний;
   - приєднання — стикове;
   - умовний прохід 20 мм;
   - номінальний тиск 6,3 МПа;
   - номінальна витрата рідини 125 л/хв;
   - максимальна витрата рідини 150 л/хв;
   - кліматичне виконання для районів із помірним і холодним кліматом;
   — маса не більш ніж 3,7 кг.

Гідроклапан тиску ПВГ54-34М

Гидроклапан давления ПВГ54-34М

     Технічні характеристики клапана ПВГ 54-34 М (ПВГ 54-34М) УХЛ4:
   - тип клапана — запобіжний;
   - приєднання — стикове;
   - умовний прохід 20 мм;
   - номінальний тиск 10 МПа;
   - номінальна витрата рідини 125 л/хв;
   - максимальна витрата рідини 150 л/хв;
   - кліматичне виконання для районів із помірним і холодним кліматом;
   — маса не більш ніж 3,7 кг.

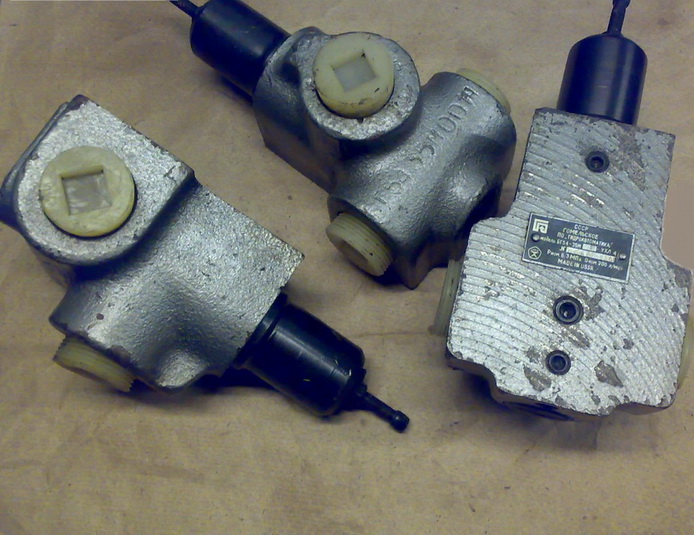

Гідроклапан тиску АГ54-34М

Гидроклапан давления АГ54-34М

     Технічні характеристики клапана АГ 54-34 М (АГ 54-34М) УХЛ4:
   - тип клапана — запобіжний;
   - приєднання — трубне;
   - умовний прохід 20 мм;
   - номінальний тиск 1 МПа;
   - номінальна витрата рідини 125 л/хв;
   - максимальна витрата рідини 150 л/хв;
   - кліматичне виконання для районів із помірним і холодним кліматом;
   — маса не більш ніж 3,95 кг.

Гідроклапан тиску БГ54-34М

Гидроклапан давления Г54-34М

     Технічні характеристики клапана БГ 54-34 М (БГ 54-34М) УХЛ4:
   - тип клапана — запобіжний;
   - приєднання — трубне;
   - умовний прохід 20 мм;
   - номінальний тиск 6,3 МПа;
   - номінальна витрата рідини 125 л/хв;
   - максимальна витрата рідини 150 л/хв;
   - кліматичне виконання для районів із помірним і холодним кліматом;
   — маса не більш ніж 3,95 кг.

Гідроклапан тиску ВГ54-34М

Гидроклапан давления ВГ54-34М

     Технічні характеристики клапана ВГ 54-34 М (ВГ 54-34М) УХЛ4:
   - тип клапана — запобіжний;
   - приєднання — трубне;
   - умовний прохід 20 мм;
   - номінальний тиск 10 МПа;
   - номінальна витрата рідини 125 л/хв;
   - максимальна витрата рідини 150 л/хв;
   - кліматичне виконання для районів із помірним і холодним кліматом;
   — маса не більш ніж 3,95 кг.

Гідроклапан тиску ДГ54-34М

Гидроклапан давления ДГ54-34М

     Технічні характеристики клапана ДГ 54-34 М (ДГ 54-34М) УХЛ4:
   - тип клапана — запобіжний;
   - приєднання — трубне;
   - умовний прохід 20 мм;
   - номінальний тиск 20 МПа;
   - номінальна витрата рідини 125 л/хв;
   - максимальна витрата рідини 150 л/хв;
   - кліматичне виконання для районів із помірним і холодним кліматом;
   — маса не більш ніж 3,95 кг.

          Приклад умовного позначення гідроклапана тиску з умовним проходом 16 мм, що працює за номінального тиску 2,5 МПа (діапазон регулювання 0,4-2,8 МПа), стикового монтажу, призначеного для роботи в помірному кліматі:
      - Гідроклапан тиску ПГ54-34М УХЛ4.

Інформація для замовлення
