Пневморозподільник У71-26А
Призначення У7126А, Застосування й умови роботиПневморозподільники У71-26А (40 ОСТ2 КП92-4-83, 24В) УХЛ4 трилінійні здвоєні (інша назва: клапан здвоєний триходовий У71) з умовним проходом 16; 25 і 40 мм із пневматичним блокуванням, однобічним електропневматичним керуванням, пневматичним поверненням і ручним дублюванням керування, призначені для керування кузньово-пресовими та іншими машинами. Чутливо пресові машини обладнані пневморозподільниками У71-22(24,26)А мають дворучну або педальну систему керування. Пневморозподільники У71-2. призначені для роботи на стиснутому повітрі за тиску від 0,25 МПа до 1,0 МПа, очищеного не грубше 10 класу забрудненості за ГОСТ 17433-80, що містить розпилену олію в'язкістю від 10 до 35 мм°/с (с (ст) за температури 50 °C, концентрацією з розрахунку 2...4 краплі на 1 м3 повітря, нанесеного до умов за ГОСТ 12449. У нашій компанії ви можете купити пневморозподільники У71-24А, У71-22А, У71-26А за вигідною ціною і майже завжди з наявності. Крім самих клапанів, у зборі також можна купити запчастини до пневморозподільників У7124А, У7122А та У7126А. |
Характеристики пневморозподільників У71
| Параметри | Типорозміри | ||
| Клапан У71-22А (16 ОСТ2 КП92-4-83) |
Клапан У71-24А (25 ОСТ2 КП92-4-83) |
Клапан У71-26А (40 ОСТ2 КП92-4-83) |
|
| Умовний прохід, мм | 16 | 25 | 40 |
| Номінальний тиск, МПа | 1,0 | ||
| Мінімальний робочий тиск, МПа, не більш ніж | 0.25 | ||
| Остаточний тиск повітря на виході під час спорожнення пневмомагістралі через одну секцію пневморозподільника під час тиску 0.63 МПа, МПа, не більш ніж | 0,02 | ||
| Пропускна здатність пневматичної лінії "вхід" ("1") — вихід" ("2"), Kv*, м3/год, не менш ніж | 8 | 12 | 22 |
| Пропускна здатність пневматичної лінії "вихід" ("2") — атмосфера" ("3"), Kv*, м3/год, не менш ніж | 10,5 | 18,5 | 27,0 |
| Час увімкнення за тиску 0.63 МПа, с, не більш ніж | 0,06 | ||
| Час вимкнення за тиску 0.63 МПа, с, не більш ніж | 0,08 | ||
| Максимальна кількість спрацьовувань, хв-1 | 100 | 90 | 70 |
| Род тока | постійний | ||
| Напруга, В | 24, 110 | ||
| Маса пневморозподільника, кг, не більш ніж | 8,5 | 8,5 | 14,5 |
Структура умовного позначення
| У71-22А | УХЛ | 4 | |||
|
Категорія розміщення пневморозподільника за ГОСТом 15150 (4)
|
|||||
|
Кліматичне вироблення за ГОСТом 15150 (УХЛ, О)
|
|||||
|
Умовний прохід: 2 А - 16 мм (У71-22А); 4А - 25 мм (У71-24А); 6А - 40 мм (У71-26А)
|
|||||
Розміри та схема під'єднання У71
|
|
Електрична схема з'єднання
|
Примітка: під'єднання пневморозподільника до електричної мережі здійснюється за допомогою з'єднувача електричного ШР20П5НШ10, що входить до комплекту постачання всіх моделей У71.
Пристрій пневморозподільників
Конструктивно пневморозподільники У71-22, У71-24А й У71-26А складаються з 2 клапанних секцій, з'єднаних між собою. Керування роботою кожної секції здійснюється трилінійним розподільником з електромагнітним керуванням (24 В або 110 В, струм постійний). Для контролю несправності кожної з трилінійних секцій до їхніх порожнин пневмопідсилювачів під'єднаний сигналізатор — датчик тиску. Електричне керування кожною секцією здійснюється за самостійного ланцюга за допомогою роз'єму. Під'єднання розподілювачів У71-2... до пневматичної мережі відбувається пневматичними трубками або жорсткими трубопроводами з перерізом відповідно до умовного проходу пневморозподільника (16 мм, 25 мм або 40 мм).
Опис роботи пневморозподільника У7122А (У7124А, У7126А)
Під час подавання електричного сигналу на електромагнітчики пілотних розподілювачів стиснене повітря надходить у порожнини пневмопідсилювачів обох секцій, клапанні блоки переміщаються нижнім сідлам і перекривають їх, повітря надходить на вихід розподільника. Якщо одна з секцій не ввімкнулася (не вимкнулася), то на виході розподільника тиск не перевищуватиме 0,02 МПа, оскільки стиснене повітря буде стисненим іншою секцією в атмосферу, водночас електричний ланцюг сигналізатор розомкнеться.
Для унеможливлення розголадження сигналів керування, що веде до несинхронності спрацьовування секцій пневморозподільника У71-22А, У71-24, У71-26А, у конструкції розподільника передбачений електронний блок керування.
Запчастини до пневморозподільників У7124А, У7122А та У7126А для самостійного ремонту
.jpg)
Примітки з експлуатації
- Пневморозподільники У71-22, У71-24, У71-26 працюють від мережі постійного струму напругою 24 В або 110 В;
- Пневморозподільники працездатні в будь-якому просторовому положенні;
- Час розстібання електричних сигналів керування секціями пневморозподільника не має бути більш ніж 0,05 с;
- Пневморозподільник унеможливлює повторне увімкнення за однієї невимкненої секції;
- Під час під'єднання контактів мікровимикача послідовно в електричний ланцюг "Вбивчий СТОП" машини, розподілювач У71- забезпечує розмикання цього ланцюга під час неспрацьовування однієї зі секцій;
- Вібростійкість і віброміцність відповідають III ступеня жорсткості за ГОСТ 28988;
- Ступінь захисту від впливу довкілля та ступінь захисту персоналу від зіткнення до струмовідних частин IP20 ГОСТ 14254-96;
- Пневморозподільники У7122, У7124, У7126 можуть працювати за будь-яких режимів і тривалості увімкнень за ГОСТ 19264-82;
- Коливання напруги живлення від номінального в межах 10%;
- Вимоги безпеки під час експлуатації мають відповідати ГОСТ 12.3.001-85;
- У разі робочих тисків 5 кгс/см2 рекомендується пневморозподільникам У71 закривати спеціальними звукопоглинальними кожухами та встановлювати їх поза зоною перебування обслуговчого персоналу;
- Середня сумарна оперативна трудомісткість поточних ремонтів — не більш ніж 7 човник./год.
Приклади умовного позначення:
пневморозподільник У71-24А (24 В, постійний струм) УХЛ4 - пневморозподільник здвоєний, з пневматичним блокуванням, умовний прохід 25 мм, напруга 24 Вольта, струм постійний, кліматичне виготовлення УХЛ4
Триходовий здвоєний зблокований клапан, що застосовується на гільйотині НД3312Г
|
|
||||||||||
|
Повітропровід гільйотини складається з пневматичного блока, ресивера, оливорозпилювача та триходового здвоєного блокованого клапана (аналог У71-22А), з'єднаних лініями зв'язку з муфтою-гальмотом. Пневморозподільник У71-22А
Пневморозподільник У71-24А
Пневморозподільник У71-26А
Пневморозподільник 3МП25М-11П (аналог У7124А)

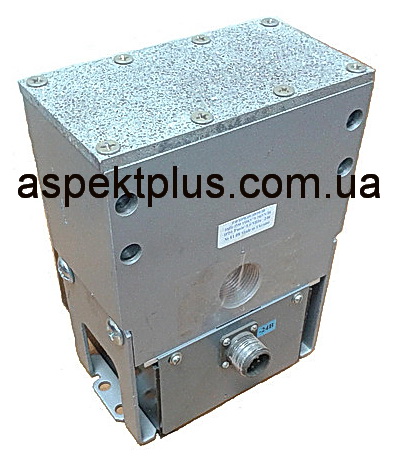

Пневморозподільник 3МП16М-11П (аналог У7122А)
