Гідророзподільники ВЕ6.574 (1РЕ6.574, РЕ6.3.574, РХ06.574, ПЕ6.574) Ду=6 мм

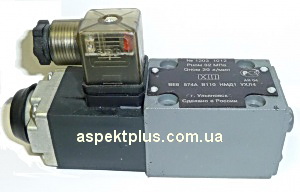

Гидрораспределители ВЕ6 574 Г24 (В110, В220), ВЕ6 574А Г24 (В110, В220), ВЕ6 574Е Г24 (В110, В220), ВЕ6 573 Г24 (В110, В220), ВЕ6 573Е Г24 (В110, В220), ВЕ6 574А 0Ф Г24 (В110, В220)

Гідророзподільник ВЕ6.574А (574, 574Е, 573, 573Е)

Принцип дії розподілювачів ВЕ6 (з одним електромагнітним)

Принцип действия гидрораспределителей ВЕ6

  • Гідророзподільники ВЕ6 574 Г24 (В110, В220), РЕ6 3 574 Г24 (В110, В220), 1РЕ6 574 Г24 (В110, В220), РХ06 574 Г24 (В110, В220), ПЕ6 574 Г24 (В110, В220) є золотистими гідророзподільниками з однобічним електромагнітним керуванням (з однією котушкою). Такі розподілювачі застосовуються для керування пуском, зупинком і напрямком об'ємного потоку.

  • Основні частини розподілювачів ВЕ6.574А (573Е,574,574Е,573) корпус (1), один магніт (2) з боку каналу А або з боку каналу В, золотник (3), а також одна поворотна пружина (4).

  • У вимкненому стані золотушник (3) утримується поворотною пружиною (4) у вихідному положенні. Золотник (3) приводиться в дію магнітом, що працює в олії (2). Для забезпечення бездоганної працездатності порожнину магніту має бути наповнена оливою.

  • Зусилля від магніту (2) передається за допомогою штовхача (5) на золотник (3) і переміщує його з нейтральної позиції в потрібне кінцеве положення. Завдяки цьому реалізується необхідний напрямок руху об'ємного потоку від P до A и от B до T или от P до B и от A до T.

  • Після вимкнення магніту (2) золотник (3) переміщається за допомогою поворотної пружини (4) у своє вихідне положення. Як додаткова опція може застосовуватися ручне дублювання (6), за допомогою якого можна переміщати золотник (3) без збудження електромагнітного випромінювання.


  •

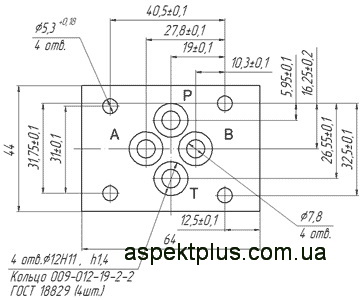

Монтажна поверхня розподілювачів ВЕ6

Монтажная поверхность распределителя ВЕ6

Ідентифікаційний код і параметри гідророзподільників ВЕ6 (РЕ6.3, РХ06, 1РЕ6, ПЕ6)

Структура умовного позначення

ВЕ   6   574А   Г24   НМ

НМ = тип керівної котушки "мокраю", працює в оливі
Управильна напруга електромагнітна:
Г24 = 24 вольта постійного струму
В110 = 110 вольтів змінного струму
В220 = 220 вольтів змінного струму
Гідравлічна схема золотника:
574А = електромагнітна з боку каналу А, у перехідному стані золотника всі канали перекриті:
Гидросхема гидрораспределителей ВЕ6 574А Г24, ВЕ6 574А В110, ВЕ6 574А В220
574 = електромагнітний з боку каналу А, у перехідному стані золотника канали перепускають робочу рідину:
Гидросхема гидрораспределителей ВЕ6 574А Г24, ВЕ6 574А В110, ВЕ6 574А В220
573 = електромагнітна з боку каналу А:
Гидросхема гидрораспределителей ВЕ6 573 Г24, ВЕ6 573 В110, ВЕ6 573 В220
574Е = електромагнітна з боку каналу В, у перехідному стані золотника всі канали перекриті:
Гидросхема гидрораспределителей ВЕ6 574Е Г24, ВЕ6 574Е В110, ВЕ6 574Е В220
573Е = електромагнітна з боку каналу В:
Гидросхема гидрораспределителей ВЕ6 573Е Г24, ВЕ6 573Е В110, ВЕ6 573Е В220
6 = умовний прохід
ВЕ = тип пристрою

Характеристики

Максимальний робочий тиск:

Отвори: P-A-B
Отвір: T


бар		 Пост. ток Перем. струм
350
210		 350
160
Максимальна витрата л/хв 80 60
Робоча рідина Робоча рідина на мінеральній основі (HL, HLP) згідно з DIN 51524; біологічно швидко розкладна робоча рідина згідно з VDMA 24568; HETG (рапсова олія); HEPG (полігліколь); HEES (синтетичні ефіри)
Діапазон температур робочої рідини oС -30 ... +80
Температура довкілля oС до +50
Діапазон в'язкостей рідини сСт 25 ... 2320
Допустимий ступінь забруднення рідини клас 20/18/15 по
ISO 4406:1999
Час витримування в перемиканому стані тривалий
Маса гідророзподільника кг 1,45

Габаритні та приєднувальні розміри гідророзподільників ВЕ6

Габаритные и присоединительные размеры гидрораспределителей ВЕ6
1.1 Магнит "a"
1.2 Магніт "b"
2. Розмір для магніту з прихованим ручним дублюванням
3. Розмір для магніту з ручним дублюванням
4. Розмір для магніту без ручного дублювання
5, 6 — сполучний штекер зі світлодіодною індикацією (входить до комплекту постачання)
9. Заводська табличка		 10. Одинакові ущільнювальні кільця для каналів A, B, P, T
(Вказівки! Канали розташовані відповідно до своїх функцій; забороняється їх міняти місцями або заглушати під час під'єднання до гідросистеми)
11. Нарізна заглушка для розподілювачів з одним магнітом
12. Простір, потрібний для зняття сполучного штекера/вуглового з'єднувального штекера		 13. Необхідне місце для зняття котушки з гідророзподільника
14. Контрайка, момент затягування MA = 4+1 Нм
15. Розташування каналів згідно з DIN 24340 форма A (без отвору для фіксації), або згідно з ISO 4401-03-02-0-05
16. Інша довжина захоплення гвинтом: 22 мм

Гідророзподільники ВЕ6 574А Г24, ВЕ6 574А В110, ВЕ6 574А В220

Гидрораспределители ВЕ6 574А Г24, ВЕ6 574А В110, ВЕ6 574А В220

   Гідророзподільники ВЕ6 574А Г24, ВЕ6 574А В110, ВЕ6 574А В220 з однобічним електромагнітним керуванням (електромагнітна здатність розміщена з боку каналу А) на 24 В постійного струму (в інших виробленнях на 110 і 220 В змінного струму) застосовується в гідроагрегатах пресів, токарних, фрезерних, литтявих верстатів і в складі інших гідроагрегатів і комплексів.

Гідросхема 573

   Основні параметри гідророзподільника ВЕ6.573.В110 (В220, Г24):
   - умовний прохід 6 мм;
   - схема відкривання-закривання робочих каналів — 573;
   - напруга: 110 або 220 вольта змінного струму, 24 В пост. струму;
   - макс. витрата робочої рідини 60-80 л/хв;
   - номінальний тиск на вході 32 МПа;
   - максимальний тиск на виході 6 МПа;
   - кліматичне виконання — для районів із помірним і холодним кліматом;
   — маса не більш ніж 1,45 кг.


      Приклад умовного позначення гідравлічного золотникового розподільника, зі схемою розподілу 574, керованого електромагнітними від мережі 110 В 50 Гц, для роботи в помірному кліматі:
     - Гідророзподільник ВЕ 6.574 В110 УХЛ4.
     - Гідророзподільник ПЕ 6.574 В110.
