Принцип дії розподілювачів РЕ6

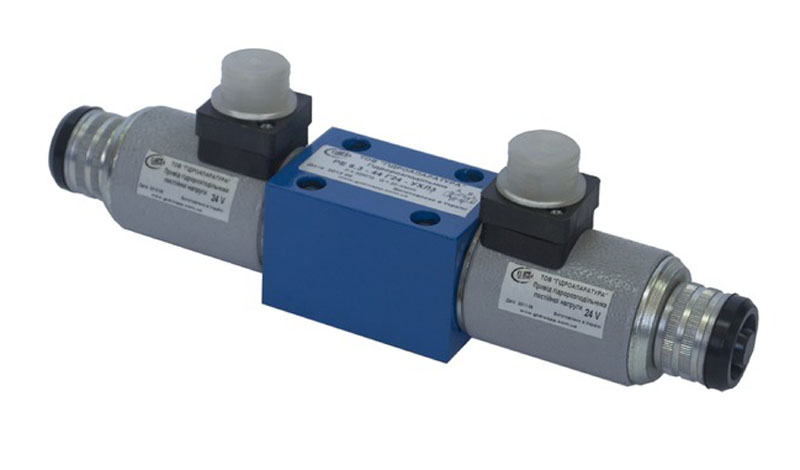

• Гідророзподільник РЕ6 3 14, РЕ6 3 24, РЕ6 3 34, РЕ6 3 44, РЕ6 3 54, РЕ6 3 64 Г24, В110, В220 є золотистими гідророзподільниками з двостороннім електромагнітним керуванням (з двома котушками). Такі розподілювачі застосовуються для керування пуском, зупинком і напрямком об'ємного потоку.

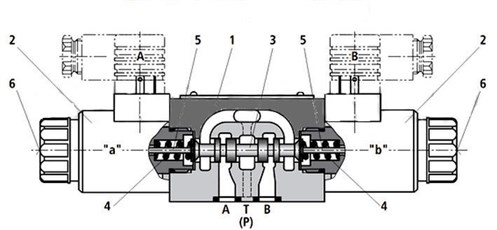

• Основні частини гідророзподільників РЕ6.3.34(24,44,14,54,64) корпус (1), два електромагнітні (2) з боку каналу А і з боку каналу В, золотник (3), а також поворотні пружини (4).


• У нейтральному положенні золотушник (3) утримується поворотною пружиною (4) у вихідній позиції. Золотник (3) приводиться в дію електромагнітними, що працюють в олії (2) ввертного типу. Для забезпечення бездоганної працездатності порожнину електромагнітного має бути наповнена оливою.


• Зусилля від магніту (катушки) (2) передається за допомогою штовхача (5) на золотушник (3) і переміщує його з нейтральної позиції в потрібне кінцеве положення. Завдяки цьому реалізується необхідний напрямок руху об'ємного потоку робочої рідини від P до A и от B до T или от P до B и от A до T.


• Після вимкнення електромагнітна (2) золотник (3) переміщається за допомогою поворотної пружини (4) у своє вихідне положення. Як додаткову можливість застосовується ручне дублювання (6), за допомогою якого можна переміщати золотник (3) без збудження електромагнітного випромінювання.

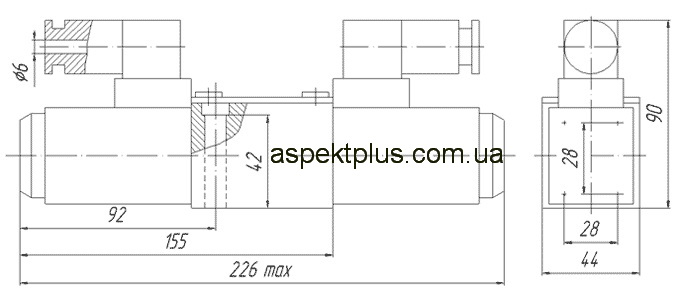

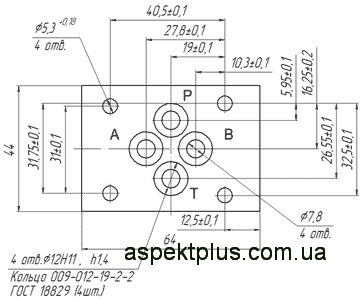

Монтажна поверхня розподілювачів РЕ6.3

Гідророзподільники РЕ6 3 64 з електромагнітним керуванням на 24 В постійного струму (в інших виробленнях на 110 і 220 В змінного струму) застосовується в гідроагрегатах станків і мобільної техніки. Ця схема розподілу (64) є найпопулярнішою для сучасних потреб машинобудування. У мобільній техніці застосовуються переважно гідророзподільники РЕ6 64 Г24, у промисловості — РЕ6 64 В110 і РЕ6 64 В220.

Гідросхема 64

Основні параметри гідророзподільника РЕ6.64.В110 (В220, Г24):
- умовний прохід 6 мм;
- схема відкривання-закривання робочих каналів — 64;
- напруга: 110 або 220 вольта змінного струму, 24 В пост. струму;
- тип керування золотником: двостороннє електромагнітне, пружинне повернення у вихідне положення;
- витрата робочої рідини 60-80 л/хв;
- номінальний тиск на вході 32 МПа;
- кліматичне виконання — для районів із помірним і холодним кліматом;
— маса не більш ніж 1,95 кг.

Гідророзподільники РЕ6 3 44 з двостороннім електромагнітним керуванням на 24 В постійного струму (в інших виробленнях на 110 і 220 В змінного струму) застосовується в гідроагрегатах станків і мобільної техніки. Ця схема розподілу (44) є потрібною для сучасних потреб машинобудування. У мобільній техніці застосовуються переважно гідророзподільники РЕ6 44 Г24, у промисловості — РЕ6 44 В110 і РЕ6 44 В220.

Гідросхема 44

Основні параметри гідророзподільника РЕ6.44.В110 (В220, Г24):
- умовний прохід 6 мм;
- схема відкривання-закривання робочих каналів — 44;
- напруга: 110 або 220 вольта змінного струму, 24 В пост. струму;
- тип керування золотником: двостороннє електромагнітне, пружинне повернення у вихідне положення;
- витрата робочої рідини 60-80 л/хв;
- номінальний тиск на вході 32 МПа;
- кліматичне виконання — для районів із помірним і холодним кліматом;
— маса не більш ніж 1,95 кг.

Гідророзподільники РЕ6 3 34 з двостороннім електромагнітним керуванням на 24 В постійного струму (в інших виробленнях на 110 і 220 В змінного струму) застосовується в гідроагрегатах станків і мобільної техніки. Гідророзподільник із схемою розподілу 34 застосовується в конструкції гідророзподільників ВЕХ16.44 як керівний пілот. У мобільній техніці застосовуються переважно гідророзподільники РЕ6 34 Г24, у промисловості — РЕ6 34 В110 і РЕ6 34 В220.

Гідросхема 34

Основні параметри гідророзподільника РЕ6.34.В110 (В220, Г24):
- умовний прохід 6 мм;
- схема відкривання-закривання робочих каналів — 34;
- напруга: 110 або 220 вольта змінного струму, 24 В пост. струму;
- тип керування золотником: двостороннє електромагнітне, пружинне повернення у вихідне положення;
- витрата робочої рідини 60-80 л/хв;
- номінальний тиск на вході 32 МПа;
- кліматичне виконання — для районів із помірним і холодним кліматом;
— маса не більш ніж 1,95 кг.

Гідророзподільники РЕ6 3 24 з двостороннім електромагнітним керуванням на 24 В постійного струму (в інших виробленнях на 110 і 220 В змінного струму) застосовується в гідроагрегатах станків і мобільної техніки. У мобільній техніці застосовуються переважно гідророзподільники РЕ6 24 Г24, у промисловості — РЕ6 24 В110 і РЕ6 24 В220.

Гідросхема 24

Основні параметри гідророзподільника РЕ6.24.В110 (В220, Г24):
- умовний прохід 6 мм;
- схема відкривання-закривання робочих каналів — 24;
- напруга: 110 або 220 вольта змінного струму, 24 В пост. струму;
- тип керування золотником: двостороннє електромагнітне, пружинне повернення у вихідне положення;
- витрата робочої рідини 60-80 л/хв;
- номінальний тиск на вході 32 МПа;
- кліматичне виконання — для районів із помірним і холодним кліматом;
— маса не більш ніж 1,95 кг.

Гідророзподільники РЕ6 3 14 з двостороннім електромагнітним керуванням на 24 В постійного струму (в інших виробленнях на 110 і 220 В змінного струму) застосовується в гідроагрегатах станків і мобільної техніки. У мобільній техніці застосовуються переважно гідророзподільники РЕ6 14 Г24, у промисловості — РЕ6 14 В110 і РЕ6 14 В220.

Гідросхема 14

Основні параметри гідророзподільника РЕ6.14.В110 (В220, Г24):
- умовний прохід 6 мм;
- схема відкривання-закривання робочих каналів — 14;
- напруга: 110 або 220 вольта змінного струму, 24 В пост. струму;
- тип керування золотником: двостороннє електромагнітне, пружинне повернення у вихідне положення;
- витрата робочої рідини 60-80 л/хв;
- номінальний тиск на вході 32 МПа;
— маса не більш ніж 1,95 кг.
