Гідророзподільник ВЕХ16.24 (ВіХ16 24 Г24, В110, В220)
|
Гідророзподільник ВЕХ16.44.Г24 НМ
|
Гідророзподільник ВЕХ16 24 Г24, ВЕХ16 24 В110, ВЕХ16 24 В220 УХЛ4 із сімейства гідророзподільників типу У16 золотисті чотирилінійні з електрогідравлічним керуванням із умовним проходом 16 мм і схемою розподілу потоків робочої рідини 44,34,64,574,574А (див. таблицю нижче) застосовуються для зміни напрямку або пуску та зупинки потоку робочої рідини в гідросистемах.

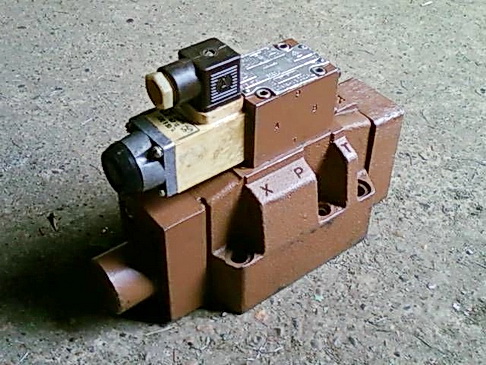

Розподільники BEX16.574(574А,34,64,44,24,14) мають електрогідравлічне керування. Розподільники з електрогідравлічним керуванням ВЕХ-16 конструктивно складаються з корпусу, золотника, кришок, пружин і пілотів з Dy = 6 мм. Схема розподілу рідини електромагнітного пілота необов'язково збігається зі схемою гідророзподільників ВЕХ16.
|
Технічні характеристики розподілювачів ВЕХ16
| Найменування |
Кількість ел/магнітів |
Спрямова напруга, В |
Умовний прохід, мм |
Ном. тиск на вході, МПа |
Витрата робочої рідини, л/хв |
Маса не більш ніж кг |
| Гідророзподільник ВЕХ16.44.Г24 |
2 |
24 (пост. ток) |
16 |
25 |
80-125 |
9,3 |
| Гідророзподільник ВЕХ16.574.В110 |
1 |
110 (передм. струм) |
16 |
25 |
80-125 |
9,3 |
| Гідророзподільник ВЕХ16.574А.ОФ.В220 |
2 |
220 (передм. струм) |
16 |
25 |
80-125 |
9,3 |
Габаритні та приєднувальні розміри ВЕХ 16
|
|
|
| Розмір |
Значення, мм |
| L |
194 |
| L1 |
97 |
| L2 |
34,1 |
| L3 |
50 |
| L4 |
101,6 |
| L5 |
- |
| В |
91 |
| В1 |
69,9 |
| H |
191 |
| H1 |
96 |
| H2 |
34 |
| H3 |
43 |
| d |
11/6,8 |
|
Примітки:
- отвір P - для входу робочої рідини під тиском;
- отвори A и B - для приєднання до інших гідравлічних пристроїв;
- отвори T - отвір для виходу робочої рідини в бак;
- отвори X - підведення потоку керування;
- отвори Y - злив потоку керування;
- отвір L - дренаж для виконання ВММ16 и ВЕХ16Х. |

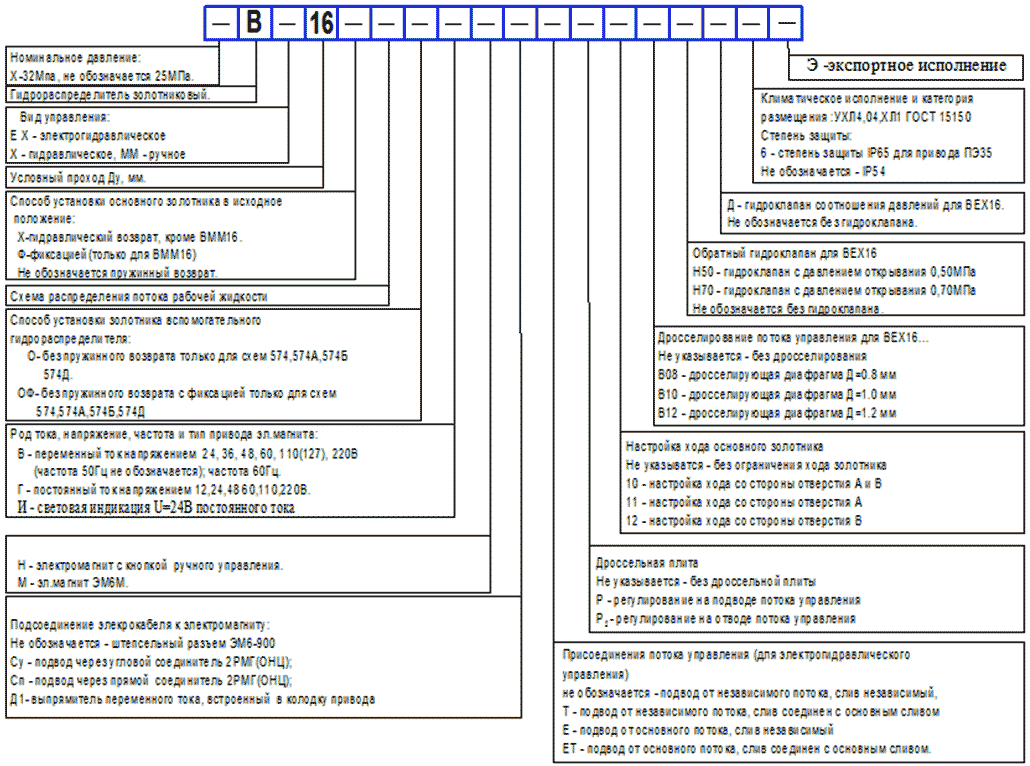

Структура умовного позначення ВЕХ16

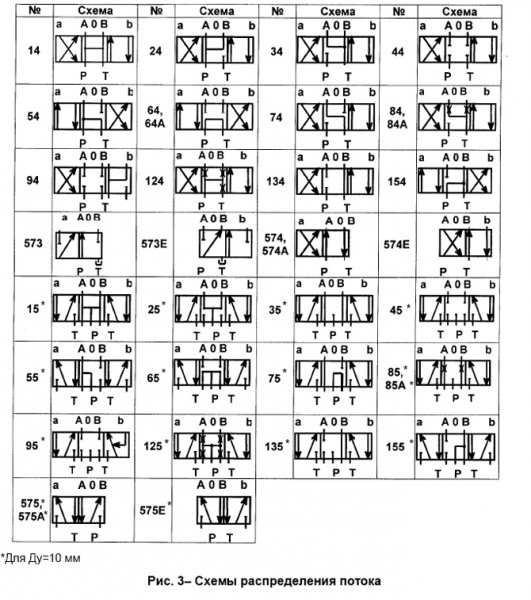

Схеми розподілу потоків робочої рідини ВЕХ16
Гідророзподільник ВЕХ16.44
|
|
Параметри гідророзподільника ВЕХ 16 44 УХЛ4:
- умовний прохід 16 мм;
- гідросхема: 44;
- наявність дросельної плити: ні;
- керівна напруга 24 вольти постійного струму;
- умовний прохід керівного гідророзподільника Ду= 6 мм (пілот ВЕ6.34 — увертні магніти);
- номінальна витрата робочої рідини 80 літрів на хвилину;
- номінальний тиск на вході 25 МПа;
- кліматичне виконання: для районів із холодним і помірним кліматом;
— маса без робочої рідини не більш ніж 9,3 кг.
Гідророзподільник ВЕХ16.44 Г24 постачається в комплекті з паспортом на виріб і гумовими ущільнювальними кільцями круглого перерізу ГОСТ 9833-73 (ГОСТ 18829-73).
|
Гідророзподільник ВЕХ16.574А
|
|
Параметри гідророзподільника ВЕХ 16 574А УХЛ4:
- умовний прохід 16 мм;
- гідросхема: 574А;
- наявність дросельної плити: ні;
- керівна напруга 24 вольти постійного струму;
- умовний прохід керівного гідророзподільника Ду= 6 мм (пілот ВЕ6.574 — увертні магніти);
- номінальна витрата робочої рідини 80 літрів на хвилину;
- номінальний тиск на вході 25 МПа;
- кліматичне виконання: для районів із холодним і помірним кліматом;
— маса без робочої рідини не більш ніж 9,3 кг.
Гідророзподільник ВЕХ16.574 Г24 постачається в комплекті з паспортом на виріб і гумовими ущільнювальними кільцями круглого перерізу ГОСТ 9833-73 (ГОСТ 18829-73).
|
Гідророзподільник ВЕХ16.24
|
|
Параметри гідророзподільника ВЕХ 16 24 УХЛ4:
- умовний прохід 16 мм;
- гідросхема: 24;
| | |
