Гідравлічний розподілювач (гідророзподільник) 1РЕ 6 34 Г24, 1РЕ6.34.В110, 1 РЕ 6 34 В 220 УХЛ4 — пристрій, призначений для керування гідравлічними потоками в гідросистемі за допомогою зовнішнього впливу (сигналу).
Гідравлічні розподілники знайшли широке застосування в машинобудуванні, металургії, легкій промисловості та дорожньо-будівельній техніці.
Гідророзподільники 1РЕ 6 (схема розподілу — 34) належать до золотистих гідравлічних розподільників з електромагнітним керуванням, тобто перемикання положення золотуха відбувається за допомогою керівного елемента — електромагнітна (привода електромагнітного).
Розподільники 1РЕ6.34.Г24(В110,В220) УХЛ працюють на мінеральних оливах із кінетичною в'язкістю від 10 до 400 мм2/с із номінальною тонкістю фільтрації не грубше 25 мкм.
Дозволяється експлуатація гідророзподільників за температури довкілля від -40 до +55 °C.
Кліматичне вироблення й категорія розміщення: УХЛ4, О4, ХЛ1 за ГОСТом 15150.
Гідророзподільник 1РЕ6.34 є аналогами гідророзподільників ВЕ6.34 і ПЕ6.34.
|
Характеристики гідророзподільників 1РЕ6.34 і ПЕ6.34
| Найменування параметрів |
Значення параметра |
ПЕ6.34 В110
ПЕ 6.34 В220
ПЕ 6.34 Г24 |
1РЕ6.34 В110
1PE 6.34 В220
1РЕ6.34 Г24 |
| Умовний прохід, мм |
6 |
| Витрата робочої рідини, л/хв |
20-25 |
| Номінальний тиск на вході, МПа (кгс/см2) |
32 (320) |
| Максимальний тиск на виході, МПа (кгс/см2) |
6 (60) |
| Максимальний тиск керування, МПа (кгс/см2) |
0,6-6,0 (6-60) |
Маса, кг
|
1,6
|
Таблиця відповідності гідророзподільників 1РЕ6, ВЕ6 і ПЕ6
| Гідророзподільник 1РЕ6 |
Гідророзподільниками ВЕ6, ПЕ6 (PE6) |
| Гідророзподільник 1РЕ6.34 Г12 (12В, пост. струм) |
Гідророзподільник ВЕ6 34.Г12, ПЕ6 34 Г12 |
| Гідророзподільник 1РЕ6 34 Г24 (24 В, пост. струм) |
Гідророзподільник ВЕ6 34 Г24, ПЕ6 34 Г24 |
| Гідророзподільник 1РЕ6.34 Г48 (48В, пост. струм) |
Гідророзподільник ВЕ6 34 Г48, ПЕ6 34 Г48 |
| Гідророзподільник 1РЕ6 34 Г110 (110В, пост. струм) |
Гідророзподільник ВЕ6 34 Г110, ПЕ6 34 Г110 |
| Гідророзподільник 1РЕ6 34 Г220 (220 В, пост. струм) |
Гідророзподільник ВЕ6 34 Г220, ПЕ6 34 Г220 |
| Гідророзподільник 1РЕ6 34.В24 (24 В, перем. струм 50 Гц) |
Гідророзподільник ВЕ6 34 В24, ПЕ6 34 В24 |
| Гідророзподільник 1РЕ6 34 В36 (36В, перем. струм 50 Гц) |
Гідророзподільник ВЕ6 34 В36, ПЕ6 34 В36 |
| Гідророзподільник 1РЕ6 34 В110 (110 В, перем. струм 50 Гц) |
Гідророзподільник ВЕ6 34 В110, ПЕ6 34 В110 |
| Гідророзподільник 1РЕ6 34.В220 (220 В, перем. струм 50 Гц) |
Гідророзподільник ВЕ6 34 В220, ПЕ6 34 В220 |
| Гідророзподільник 1РЕ6 34 В380 (380 В, перем. струм 50 Гц) |
Гідророзподільник ВЕ6 34 В380, ПЕ6 34 В380 |

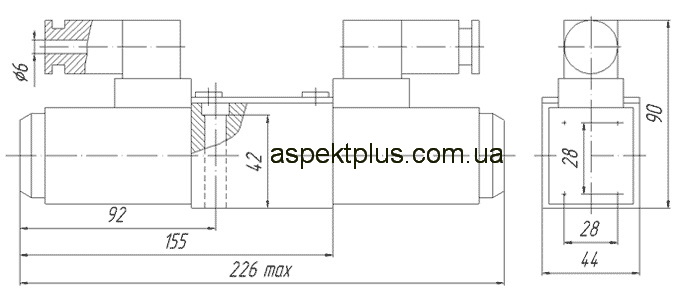

Габаритні та приєднувальні розміри 1РЕ 6 34 (ПЕ 6 34)
|
Габаритні розміри
|
Приєднувальні розміри
|
Структура умовного позначення розподілювачів 1 РЕ 6
Гідророзподільник 1РЕ6 34 Г24
|
|
Гідророзподільник 1РЕ6 34 Г24 з двостороннім електромагнітним керуванням на 24 В постійного струму застосовується в гідроагрегатах станків і мобільної техніки. У мобільній техніки застосовуються переважно гідророзподільники 1РЕ6 34 Г24.
Гідросхема 34
Основні параметри гідророзподільника 1РЕ6.34.Г24:
- умовний прохід 6 мм;
- схема відкривання-закривання робочих каналів — 34;
- напруга: 24 В пост. струму;
- тип керування золотником: двостороннє електромагнітне, пружинне повернення у вихідне положення;
- витрата робочої рідини 60-80 л/хв;
- номінальний тиск на вході 32 МПа;
- кліматичне виконання — для районів із помірним і холодним кліматом;
— маса не більш ніж 1,95 кг.
|
Гідророзподільник 1РЕ6 34 В110
|
|
Гідророзподільник 1РЕ6 34 В110 з двостороннім електромагнітним керуванням на 110 В змінного струму) застосовується в гідроагрегатах станків і мобільної техніки. У мобільній техніки застосовуються переважно гідророзподільники 1РЕ6 34 Г24, у промисловості — 1РЕ6 34 В110.
Гідросхема 34
Основні параметри гідророзподільника 1РЕ6.34.В110:
- умовний прохід 6 мм;
- схема відкривання-закривання робочих каналів — 34;
- напруга: 110 вольта змінного струму;
- тип керування золотником: двостороннє електромагнітне, пружинне повернення у вихідне положення;
- витрата робочої рідини 60-80 л/хв;
- номінальний тиск на вході 32 МПа;
- кліматичне виконання — для районів із помірним і холодним кліматом;
— маса не більш ніж 1,95 кг.
|
Приклад умовного позначення гідравлічного золотникового розподільника, зі схемою розподілу 34, керованого електромагнітними від мережі 110 В 50 Гц, для роботи в помірному кліматі:
- Гідророзподільник 1РЕ 6.34 В110 УХЛ4.
- Гідророзподільник ПЕ6.34 В110.
|
