Щелеві (пластинчасті) фільтри 3 2 80 1, 3,2-80-1К УХЛ4 слугують для попередньої фільтрації мінеральних олив в'язкістю від 7 до 600 мм2/с (сСт) у мастильних системах, очищення оливи в циркуляційних системах, а також для фільтрації мастильно-охолоджувальних рідин на олійній основі в системах верстатів та інших машин за тиску до 6.3 МПа (63 кгс/см2), температури оливи від 10 °C до 55 °C і температури довкілля від мінус 60 °C до плюс 50 °C.

Фільтри випускаються у двох виконанніх:

• Виготовлення 1 (фільтри щілинні 10-80-1К, 16-80-1К, 25-80-1К, 40-80-1К, 16-125-1К, 25-125-1К, 40-125-1К, 63-125-1К) — у корпусі з нарізним приєднанням (К — конічна різь, М — метрична різь), монтовані на трубопроводі;

• Виготовлення 2 (фільтри щілинні 10-80-2, 16-80-2, 25-80-2, 40-80-2, 16-125-2, 25-125-2, 40-125-2, 63-125-2) — вбудовані (фланцеві), монтовані безпосередньо на корпусі механізму.

Структура умовного позначення

40	-	125	-	1	-	К
						Приєднувальна різь: К = конічна; М = метрична.

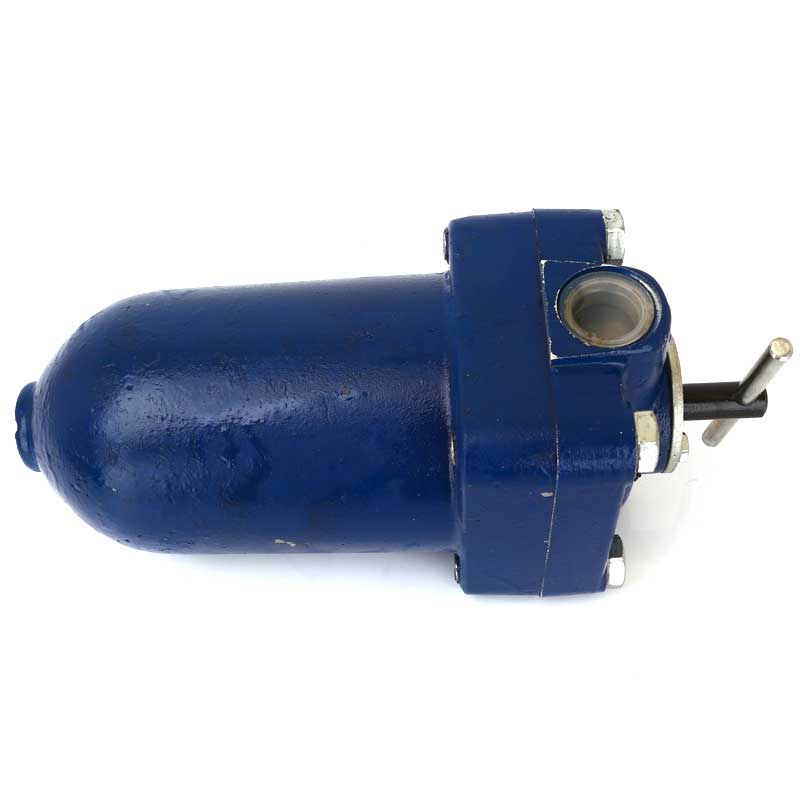

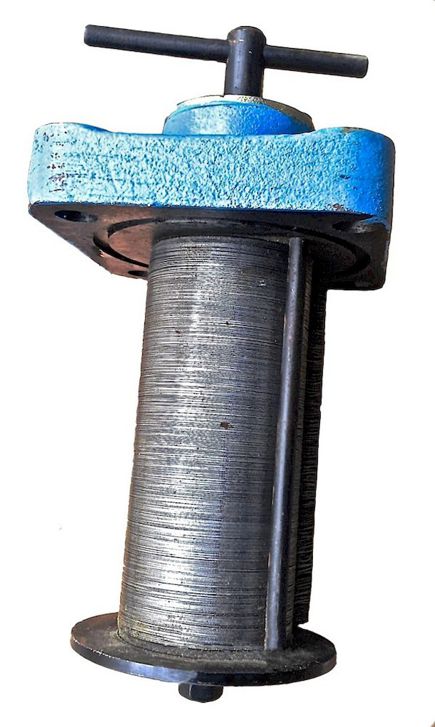

				Виготовлення: 1 = у корпусі (див. фото зліва); 2 = вставний (див. фото праворуч)
		Номінальна тонкість фільтрації: 80 = 80 мкм; 125 = 125 мкм.
40 = номінальна витрата фільтра (Див. табл. нижче)

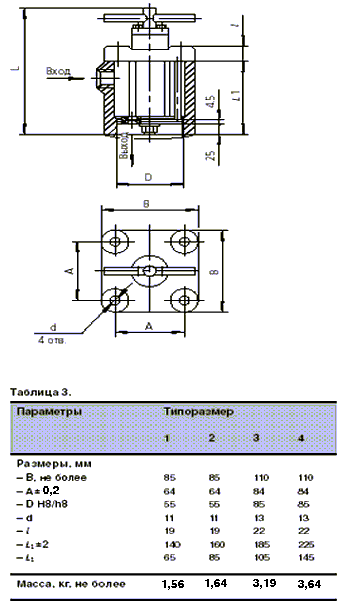

Таблиця розмірів фільтрів щілинних (пластинчастих) (у мм)

Основні параметри фільтра лужного 25-80-2 УХЛ4:

- умовний прохід 16 мм;
- приєднання в систему вбудоване (фланцове);
- тонкість фільтрації (склепіння очищення) 80 мкм;
- номінальна витрата робочої рідини 25 л/хв;
— маса фільтра 3,15 кг.

Основні параметри фільтра лужного 63-125-1К УХЛ4:

- умовний прохід 20 мм;
- приєднання в систему — трубне (нарізне) К 3/4 дюйма;
- тонкість фільтрації (склепіння очищення) 125 мкм;
- номінальна витрата робочої рідини 63 л/хв;
— маса фільтра 3,15 кг.

Основні параметри фільтра лужного 40-80-1К УХЛ4:

- умовний прохід 20 мм;
- приєднання в систему — трубне (нарізне) К 3/4 дюйма;
- тонкість фільтрації (склепіння очищення) 80 мкм;
- номінальна витрата робочої рідини 40 л/хв;
— маса фільтра 3,15 кг.

Основні параметри фільтра лужного 63-125-2 УХЛ4:

- умовний прохід 20 мм;
- приєднання в систему вбудоване (фланцове);
- тонкість фільтрації (склепіння очищення) 125 мкм;
- номінальна витрата робочої рідини 63 л/хв;
— маса фільтра 3,53 кг.

Основні параметри фільтра лужного 40-80-2 УХЛ4:

- умовний прохід 20 мм;
- приєднання в систему вбудоване (фланцове);
- тонкість фільтрації (склепіння очищення) 80 мкм;
- номінальна витрата робочої рідини 40 л/хв;
— маса фільтра 3,53 кг.

Основні параметри фільтра лужного 10-80-1К УХЛ4:

- умовний прохід 10 мм;
- приєднання в систему — трубне (нарізне) К 3/8 дюйма;
- тонкість фільтрації (склепіння очищення) 80 мкм;
- номінальна витрата робочої рідини 10 л/хв;
— маса фільтра 1,15 кг.

Основні параметри фільтра лужного 16-80-1К УХЛ4:

- умовний прохід 16 мм;
- приєднання в систему — трубне (нарізне) До 1/2 дюйма;
- тонкість фільтрації (склепіння очищення) 80 мкм;
- номінальна витрата робочої рідини 16 л/хв;
— маса фільтра 1,8 кг.

Основні параметри фільтра лужного 32-80-1К УХЛ4:

- умовний прохід 20 мм;
- приєднання в систему — трубне (нарізне) До 1/2 дюйма;
- тонкість фільтрації (склепіння очищення) 80 мкм;
- номінальна витрата робочої рідини 32 л/хв;
— маса фільтра 3,15 кг.

Основні параметри фільтра лужного 3,2-80-1К УХЛ4:

- умовний прохід 10 мм;
- приєднання в систему — трубне (нарізне) К 3/8 дюйма;
- тонкість фільтрації (склепіння очищення) 80 мкм;
- номінальна витрата робочої рідини 3,2 л/хв;
— маса фільтра 1,15 кг.

Основні параметри фільтра лужного 25-125-2 УХЛ4:

- умовний прохід 16 мм;
- приєднання в систему вбудоване (фланцове);
- тонкість фільтрації (склепіння очищення) 125 мкм;
- номінальна витрата робочої рідини 25 л/хв;
- маса фільтра 1,53 кг.

Основні параметри фільтра лужного 40-125-2 УХЛ4:

- умовний прохід 16 мм;
- приєднання в систему вбудоване (фланцове);
- тонкість фільтрації (склепіння очищення) 125 мкм;
- номінальна витрата робочої рідини 40 л/хв;
— маса фільтра 3,15 кг.

Основні параметри фільтра лужного 40-125-1К УХЛ4:

- умовний прохід 16 мм;
- приєднання в систему — трубне (нарізне) До 1/2 дюйма;
- тонкість фільтрації (склепіння очищення) 125 мкм;
- номінальна витрата робочої рідини 40 л/хв;
— маса фільтра 2,15 кг.

Основні параметри фільтра лужного 16-125-1К УХЛ4:

- умовний прохід 10 мм;
- приєднання в систему — трубне (нарізне) К 3/8 дюйма;
- тонкість фільтрації (склепіння очищення) 125 мкм;
- номінальна витрата робочої рідини 16 л/хв;
— маса фільтра 1,15 кг.

Основні параметри фільтра лужного 25-80-1-К УХЛ4:

- умовний прохід 16 мм;
- приєднання в систему — трубне (нарізне) До 1/2 дюйма;
- тонкість фільтрації (склепіння очищення) 80 мкм;
- номінальна витрата робочої рідини 25 л/хв;
— маса фільтра 2,15 кг.
