Гідророзподільники ВЕ6 574 з однобічним електромагнітним керуванням
|
|
Принцип дії розподілювачів ВЕ6
|
|
-
Гідророзподільник ВЕ6 574 Г24 (В110, В220), ВЕ6 574А Г24 (В110, В220), ВЕ6 574Е Г24 (В110, В220), ВЕ6 573 Г24 (В110, В220), ВЕ6 573Е Г24 (В110, В220) УХЛ4 є золотистими гідророзподільниками з однобічним електромагнітним керуванням (з однією котушкою). Такі розподілювачі застосовуються для керування пуском, зупинком і напрямком об'ємного потоку.
-

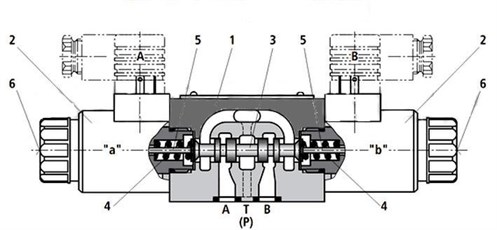

Основні частини розподілювачів ВЕ6.574(574А,574Е,573Е,573) корпус (1), один магніт (2) з боку каналу А або з боку каналу В, золотник (3), а також одна поворотна пружина (4).
-
У вимкненому стані золотушник (3) утримується поворотною пружиною (4) у вихідному положенні. Золотник (3) приводиться в дію магнітом, що працює в олії (2). Для забезпечення бездоганної працездатності порожнину магніту має бути наповнена оливою.
-
Зусилля від магніту (2) передається за допомогою штовхача (5) на золотник (3) і переміщує його з нейтральної позиції в потрібне кінцеве положення. Завдяки цьому реалізується необхідний напрямок руху об'ємного потоку від P до A и от B до T или от P до B и от A до T.
-
Після вимкнення магніту (2) золотник (3) переміщається за допомогою поворотної пружини (4) у своє вихідне положення. Як додаткова опція може застосовуватися ручне дублювання (6), за допомогою якого можна переміщати золотник (3) без збудження електромагнітного випромінювання.
-
|
Монтажна поверхня розподілювачів ВЕ6 574 (574А, 573Е,574Е)
|
Технічні характеристики розподілювачів ВЕ6-574А, ВЕ6-574, ВЕ6-573Е
Структура умовного позначення
| ВЕ |
|
6 |
|
574А |
|
Г24 |
|
НМ |
|
| |
|
|
|
НМ = тип керівної котушки "мокраю", працює в оливі
|
 |
|
Керувальна напруга електромагнітна:
Г24 = 24 вольта постійного струму
В110 = 110 вольтів змінного струму
В220 = 220 вольтів змінного струму
|
|
Гідравлічна схема золотника:
574А = електромагнітна з боку каналу А, у перехідному стані золотника всі канали перекриті:
574 = електромагнітний з боку каналу А, у перехідному стані золотника канали перепускають робочу рідину:
573 = електромагнітна з боку каналу А:
574Е = електромагнітна з боку каналу В, у перехідному стані золотника всі канали перекриті:
573Е = електромагнітна з боку каналу В:
 |
|
|
6 = умовний прохід
|
|
|
ВЕ = тип пристрою
|
|
Характеристики
Максимальний робочий тиск:
Отвори: P-A-B
Отвір: T |
бар |
Пост. ток |
Перем. струм |
350
210 |
350
160 |
| Максимальна витрата |
л/хв |
80 |
60 |
| Робоча рідина |
Робоча рідина на мінеральній основі (HL, HLP) згідно з DIN 51524; біологічно швидко розкладна робоча рідина згідно з VDMA 24568; HETG (рапсова олія); HEPG (полігліколь); HEES (синтетичні ефіри) |
| Діапазон температур робочої рідини |
oС |
-30 ... +80 |
| Температура довкілля |
oС |
до +50 |
| Діапазон в'язкостей рідини |
сСт |
25 ... 2320 |
| Допустимий ступінь забруднення рідини |
клас 20/18/15 по
ISO 4406:1999 |
| Час витримування в переключеному стані |
тривалий |
| Маса гідророзподільника |
кг |
1,45 |
|
Габаритні та приєднувальні розміри в розподільників ВЕ6
|
|
1.1 Магнит "a"
1.2 Магніт "b"
2. Розмір для магніту з прихованим ручним дублюванням
3. Розмір для магніту з ручним дублюванням
4. Розмір для магніту без ручного дублювання
5, 6 — сполучний штекер зі світлодіодною індикацією (входить до комплекту постачання)
9. Заводська табличка |
10. Одинакові ущільнювальні кільця для каналів A, B, P, T
(Вказівки! Канали розташовані відповідно до своїх функцій; забороняється їх міняти місцями або заглушати під час під'єднання до гідросистеми)
11. Нарізна заглушка для розподілювачів з одним магнітом
12. Простір, потрібний для зняття сполучного штекера/вуглового з'єднувального штекера |
13. Необхідне місце для зняття котушки з гідророзподільника
14. Контрайка, момент затягування MA = 4+1 Нм
15. Розташування каналів згідно з DIN 24340 форма A (без отвору для фіксації), або згідно з ISO 4401-03-02-0-05
16. Інша довжина захоплення гвинтом: 22 мм |
Гідророзподільник ВЕ6 573 Г24, ВЕ6 573 В110, ВЕ6 573 В220
|
|
Гідророзподільник ВЕ6 573 Г24, ВЕ6 573 В110, ВЕ6 573 В220 з однобічним електромагнітним керуванням (електромагнітна здатність розміщена з боку каналу А) на 24 В постійного струму (в інших виробленнях на 110 і 220 В змінного струму) застосовується в гідроагрегатах пресів, токарних, фрезерних, литтявих верстатів та в складі інших гідроагрегатів та комплексів.
Гідросхема 573
Основні параметри гідророзподільника ВЕ6.573.В110 (В220, Г24):
- умовний прохід 6 мм;
- схема відкривання-закривання робочих каналів — 573;
- напруга: 110 або 220 вольта змінного струму, 24 В пост. струму;
- макс. витрата робочої рідини 60-80 л/хв;
- номінальний тиск на вході 32 МПа;
- максимальний тиск на виході 6 МПа;
- кліматичне виконання — для районів із помірним і холодним кліматом;
— маса не більш ніж 1,45 кг.
|
Гідророзподільник ВЕ6 574Е Г24, ВЕ6 574Е В110, ВЕ6 574Е В220
|
|
Гідророзподільник ВЕ6 574Е Г24, ВЕ6 574Е В110, ВЕ6 574Е В220 з однобічним електромагнітним керуванням (електромагнітний відстані з боку каналу В) на 24 В постійного струму (в інших виробленнях на 110 і 220 В змінного струму) застосовується в гідросистемах станків і мобільної техніки. Як видно на фото зліва, до комплекту постачання входять: штекер зі світлодіодною індикацією режимів роботи та гвинти для кріплення гідророзподільника на гідроагрегат.
Гідросхема 574Е
Основні параметри гідророзподільника ВЕ6.574Е.В110 (В220, Г24):
- умовний прохід 6 мм;
- схема відкривання-закривання робочих каналів — 574Е;
- напруга: 110 або 220 вольта змінного струму, 24 В пост. струму;
- макс. витрата робочої рідини 60-80 л/хв;
- номінальний тиск на вході 32 МПа;
- максимальний тиск на виході 6 МПа;
- кліматичне виконання — для районів із помірним і холодним кліматом;
- маса гідророзподільника не більш ніж 1,45 кг.
|
Приклад умовного позначення гідравлічного золотникового розподільника з однобічним електромагнітним керуванням, Ду = 6 мм, тип електромагнітного — "мокрий", зі схемою розподілу 574А, живлення від мережі 24 В постійного струму, для роботи в холодному та помірному кліматі:
Гідророзподільник ВЕ6.574А.Г24.
|
