Електромагнітні муфти ЕТМ-132-3Н контактні
|

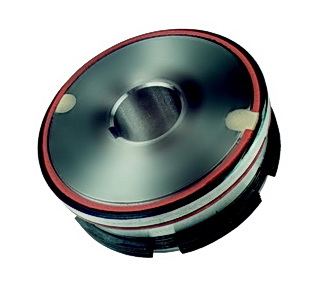

Муфта електромагнітна контактна ЕТМ-052 (062.072.082.092.102.102.112.122.132.142.152)
|
Муфти електромагнітні ЕТМ 132 — 3Н 3М мають "жорстку" хвилю на зовнішніх дисках і спіральні оливорозподільні канавки на фрикційних поверхнях, що забезпечують швидке та чітке розчеплення дисків під час вимкнення муфти, малу величину залишкових моментів і високі значення обертального (динамічного) моменту у разі механічних перехідних процесів (розганяння, гальмування, реверсування навантаження).
Залишковий момент спокою ("момент зриву") становить 1—1,5% від передаваного, залишкового моменту обертання 0,2—0,5% (менші значення належать до великих муфтів).
Обертальний момент становить понад 60% від номінального моменту.
Конструкція гальмівних муфт ЕТМ...6 вирізняється поліпшеним саморозмагнічуванням, малим моментом інерції ведому частини (внутрішні диски та втулка), підвищеною швидкодією й малою температурою перегрівання.
Завдяки зазначеним властивостям муфты серії ЭТМ 052(062,072,082,092,102,112,122,132,142,152)-1Н(2Н,3Н,1А,2А,3А) забезпечують швидкий розгін (реверс) механізмів під навантаженням, інтенсивне гальмування, чітке перемикання передач, малі втрати на холостому ходу та за правильного вибору та монтажу вирізняються довговічністю й надійністю в роботі.
На замовлення за окрему плату постачаються запчастини:
- фрикційні диски внутрішні ЕТМ...-2-10;
- фрикційні диски зовнішні ЕТМ...-2-11;
- щіткотримачі ЕМЩ2;
- щітки в складанні Щ2-0-02. |
Технічні характеристики муфт ЕТМ змінюються в процесі експлуатації внаслідок зношування деталей, головний спосіб унаслідок приробляння та подальшого зносу фрикційних дисків, а також залежать від температури самої муфти та оливи. Тому параметри нової муфти призначаються в певному запасі, що враховує можливу зміну їх як у процесі зношування, так і внаслідок впливу теплового режиму муфти, а також цілого ряду інших експлуатаційних чинників.
ШВИДКЕТЬ ПАСПОРТ Муфта електромагнітна ЕТМ
Технічні характеристики муфт ЕТМ
|
Электромуфта
|
Номінальний перенесений момент, kgf•m
|
Номінальна напруга, V
|
Сила струму, А (правильна), для муфт
|
Гранична частота обертання муфт, min-1 (розрахункова)
|
|
контактних і гальмівних
|
безконтактних
|
контактних
|
безконтактних і гальмівних
|
|
ЕТМ 052
|
1,6
|
24
|
0,60
|
0,80
|
5000
|
7000
|
|
ЕТМ 062
|
2,5
|
0,70
|
0,85
|
4500
|
6000
|
|
ЕТМ 072
|
4,0
|
0,85
|
1,20
|
4000
|
5000
|
|
ЕТМ 082
|
6,3
|
1,10
|
1,30
|
3500
|
4500
|
|
ЕТМ 092
|
10,0
|
1,40
|
1,20
|
3000
|
4000
|
|
ЕТМ 102
|
16,0
|
1,50
|
1,70
|
2800
|
3600
|
|
ЕТМ 112
|
25,0
|
1,70
|
1,80
|
2500
|
3300
|
|
ЕТМ 122
|
40,0
|
1,90
|
2,90
|
2200
|
3000
|
|
ЕТМ 132
|
63,0
|
2,50
|
3,50
|
2000
|
2900
|
|
ЕТМ 142
|
100,0
|
3,20
|
4,70
|
1800
|
2700
|
|
ЕТМ 152
|
160,0
|
4,00
|
6,00
|
1600
|
2500
|
Розміри посадкових отворів електромуфт ЕТМ
|
Габарит
УКР./ПНР
|
Розміри, мм
|
|
Шліцьовий посадковий отвір за ГОСТом 1139-58
|
Гладкий посадковий отвір
|
|
1й ряд
|
2й ряд
|
3й ряд
|
1й ряд
|
2й ряд
|
3й ряд
|
|
d
|
b
|
d+t1
|
d
|
b
|
d+t1
|
d
|
b
|
d+t1
|
|
05
|
D6*18/21*22/25A3*U4
|
--
|
--
|
20/
22
|
4/
5
|
21,8/
24,3
|
18/
20
|
5/
6
|
20,3/
22,8
|
16/
18
|
5/
5
|
18,3/
20,3
|
|
06
|
D6*21*25A3*U4
|
D6*18*22A3*U4
|
--
|
22
|
5
|
24,3
|
20
|
6
|
22,8
|
18
|
5
|
20,3
|
|
07
|
D6*26*30A3*U4
|
D6*21*25A3*U4
|
D6*18*22A3*U4
|
25
|
6
|
27,8
|
22
|
6
|
24,8
|
20
|
6
|
22,8
|
|
08
|
D6*28*34A3*U4
|
D6*26*30A3*U4
|
D6*21*25A3*U4
|
30
|
8
|
33,3
|
25
|
8
|
28,3
|
22
|
6
|
24,8
|
|
09
|
D8*36*40A3*U4
|
D6*28*34A3*U4
|
D6*26*30A3*U4
|
35
|
10
|
38,3
|
30
|
8
|
33,3
|
25
|
8
|
28,3
|
|
10
|
D8*42*46A3*U4
|
D8*36*40A3*U4
|
D6*28*34A3*U4
|
40
|
12
|
43,4
|
35
|
10
|
38,3
|
30
|
8
|
33,3
|
|
11
|
D8*46*54A3*U4
|
D8*42*46A3*U4
|
D8*36*40A3*U4
|
50
|
14
|
53,8
|
40
|
12
|
43,3
|
35
|
10
|
38,3
|
|
12
|
D8*56*65A3*U4
|
D8*46*54A3*U4
|
D8*42*46A3*U4
|
60
|
14
|
63,8
|
50
|
14
|
53,8
|
40
|
12
|
43,3
|
|
13
|
D8*62*72A3*U4
D10*72*82A3*U4
|
D8*56*65A3*U4
D8*62*72A3*U4
|
D8*46*54A3*U4
D8*56*65A3*U4
|
70
80
|
14
16
|
73,8
84,3
|
60
70
|
18
16
|
64,4
74,9
|
50
60
|
14
14
|
53,8
64,4
|
|
14
|
D10*72*82A3*U4
D10*82*92A3*U4
|
D8*62*72A3*U4
D10*72*82A3*U4
|
D8*56*65A3*U4
D8*62*72A3*U4
|
80
90
|
16
18
|
84,3
94,4
|
70
80
|
20
18
|
74,9
85,4
|
60
70
|
18
16
|
64,4
74,9
|
|
15
|
D10*82*92A3*U4
|
D10*72*82A3*U4
|
D8*62*72A3*U4
|
90
|
18
|
94,4
|
80
|
22
|
85,4
|
70
|
20
|
74,9
|
Структура умовного позначення муфт ЕТМ
| ЕТМ |
|
09 |
|
4 |
- |
0 |
|
Н |
 |
5 |
|
УХЛ4 |
|
| |
|
|
|
|
|
|
|
|
|
Кліматичне вироблення й категорія розміщення
|
|
|
Довжина виводів у дециметрах (для ЕТМ...4)
|
|
|
Умовне позначення вигляду отвору:
А — гладкі посадкові отвори
Н — шліцьові отвори, відцентровані за зовнішнім діаметром
В — шліцьові отвори, відцентровані за внутрішнім діаметром
|
|
|
Умовне позначення розміру отвору:
дивись таблиці нижче (0 — спеціальне, передбачається під час замовлення)
|
|
|
Виконування:
2 — контактна
4 — безконтактна
6 — гальмівна
|
|
|
Габарит: 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15
|
|
|
Серія електромагнітних муфт тертя
|
Олійні муфти ЕТМ розраховані на роботу в районах із помірним і холодним кліматом, експлуатація яких має проводитися тільки в олійному середовищі ( індустріальна олія). Вони застосовуються для дистанційного керування приводами металорізальних верстатів та один їх механізмів.
Мастило олійних муфт відбувається переважно через поливання фрикційних дисків олією серії І-40А ГОСТ 20799-88, за температури оливи від 25 до 550 °C. Для очищення олії використовують магнітні фільтри. Дуже важливо, щоб олія для змащення муфти ЕТМ не містить металевих домішок (стружка, чавунний пил), а місце встановлення оливної муфти має бути захищене від потрапляння води й емульсії.
Суха муфта фрикційна призначені для роботи в районах із помірним і тропічним кліматом, у місцях, додатково захищеним від потрапляння води, емульсії, олії. Суха електромуфта класифікуються також на: сухі (помічаються індексом "С" ЕТМ-103С) і сухі швидкодійні муфти (помічаються індексом "Б" ЕТМ-103Б).
Суха електромуфта застосовуються для автоматизації механізмів, де за технічними умовами та причинами, метеорологічним параметрам неприпустиме застосування олійних муфт.
Сухі швидкодійні муфти ЕТМ використовуються для механізмів подавач копіювальних, програмних верстатів, для автоматизації пересування механізмів металорізальних верстатів та іншого технологічного обладнання.
Під час експлуатації суха фрикційна муфта має низку переваг, серед яких:
- не вимагають попереднього змащення, працюють сухими;
- менше схильні до виникнення розбалансування, завдяки тому, що немає радіальних проміжків;
- не вимагають технічного обслуговування впродовж п'яти років;
- зменшений рівень стирання поверхні муфти та вала.

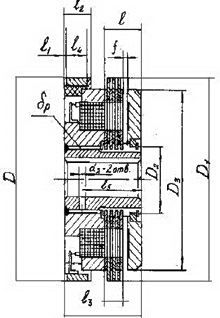

Габаритні та приєднувальні розміри муфт ЕТМ контактного виконання
|
Габарит
муфты |
Габаритні й приєднувальні розміри муфти контактного виконання (ЕТМ..2) |
| DH9 |
Db11 |
D2h8 |
D3 |
Lh11 |
I |
I1 |
I2 |
I3 |
I4 |
I5 |
fхід |
d2 |
b2H12 |
n |
nдисплей* |
hо12 |
| Муфта ЕТМ-052 |
80 |
80 |
30 |
70 |
32 |
11 |
1,5 |
13 |
4,9 |
9 |
25 |
1,4 |
3 |
10 |
4 |
3/4 |
5,5 |
| Муфта ЕТМ-062 |
90 |
90 |
33 |
80 |
35 |
12,5 |
1,5 |
13 |
5,6 |
9 |
25 |
1,3 |
3 |
12 |
6 |
3/4 |
5,5 |
| Муфта ЕТМ-072 |
100 |
110 |
38 |
90 |
38 |
15 |
1,5 |
13 |
7,2 |
9 |
28 |
1,9 |
3 |
12 |
6 |
4/5 |
5,5 |
| Муфта ЕТМ-082 |
110 |
110 |
46 |
100 |
43 |
17 |
1,5 |
13 |
7,2 |
9 |
32 |
3,8 |
4 |
12 |
6 |
4/5 |
5,5 |
| Муфта ЕТМ-092 |
120 |
120 |
51 |
110 |
45 |
19 |
1,5 |
13 |
8,8 |
9 |
35 |
2,2 |
4 |
16 |
6 |
5/6 |
5,5 |
| | |
