Гідроклапани запобіжні КПМ 102
|
Гідроклапан МКПВ 10/3МР1
|
Клапани КПМ 102 УХЛ4 запобіжні модульного монтажу спрощує виготовлення гідроприводів, дає змогу гранично скоротити кількість трубопроводів, відкриває широкі можливості для модернізації обладнання. Водночас апарати модульного монтажу мають велику кількість ущільнювальних стиків; у ряді випадків їхні технічні характеристики нижчі, ніж у стикових апаратів; обмежена їх номенклатура; потрібне застосування спеціальних стяжок зі сталі з авр > 1000 МПа.
Запобіжні клапани МКПВ-10/ЗМ ТУ2-053-1758-85 у разі перевантаження пропускають олію з отвору Р в отвір Т (Т1 або T2 в апаратах МКПВ-10/ЗМ); отвори A і В (для МКПВ-10/ЗМ можливе T2) використовуються для наскрізного проходу оливи від інших апаратів. Клапан МКПВ-10/ЗМ складається з таких основних деталей і вузлів: корпусу 1, гільзи 3, клапана 2, пробок 4 і 7, пружини 5 і допоміжного клапана 6.
|
Для ущільнення стиків гідроклапанів МКПВ 10/3-МР1, МКПВ 10/3-МР2, МКПВ 10/3-МР3 з Ду = 10 мм застосовуються кільця ущільнювальні гумові 012-016-25 (за ГОСТ 9833-73). Гідроклапани МКПВ-10/ЗМ виготовляються замість гідроклапанів КПМ102. Обидві модифікації є аналогами з приєднувальних отворів і принципу роботи.
Основні параметри та розміри гідроклапанів запобіжних модульного монтажу МКПВ-10/3-МР1, МКПВ-10/3-МР2, МКПВ-10/3-МР3 наведені нижче.
Структура умовного позначення гідроклапанів КПМ-102
| МКПВ |
- |
10 |
/ |
3 |
|
М |
|
Р |
 |
1 |
 |
УХЛ4 |
|
| |
|
|
|
|
|
|
|
|
|
Кліматичне вироблення й категорія розміщення
|
 |
|
Виконання за тиском налаштування:
1 - 0,5...12,5 МПа
2 - 2...25 МПа
3 - 5...35 МПа
|
 |
|
Виготовлення за виглядом регулювального пристрою:
Р - ручка
В - з регулювальним гвинтом із головкою під ключ
К - із замковим пристроєм
П - із захисним ковпачком і опломбуванням
|
 |
|
М - модульного виконання
|
 |
|
3 - номінальний тиск на вході 32 МПа
|
 |
|
Умовний прохід 10 мм
|
 |
|
Клапан запобіжний модульного монтажу
|
Основні параметри гідроклапанів МКПВ-10/3М
| Позначення |
Гідроклапан МКПВ 10/3МР1
Гідроклапан МКПВ10/3МВ1
Гідроклапан МКПВ10/3МК1
Гідроклапан МКПВ10/3МП1 |
Гідроклапан МКПВ 10/3МР2
Гідроклапан МКПВ10/3МВ2
Гідроклапан МКПВ10/3МК2
Гідроклапан МКПВ10/3МП2 |
Гідроклапан МКПВ 10/3МР3
Гідроклапан МКПВ10/3МВ3
Гідроклапан МКПВ10/3МК3
Гідроклапан МКПВ10/3МП3 |
| Умовний прохід, мм |
10 |
| Тиск настроювання, МПа |
0,5...12,5 |
2...25 |
5...35 |
| Витрата робочої рідини ном. / макс. / хв, л/хв |
63 / 100 / 3 |
| Зміна тиску настроювання у разі зміни витрати від номінальної до мінімальної не більш, МПа |
0,7 |
1,2 |
1,5 |
| Маса клапана не більш ніж кг |
3,65 |
| Примітка: перевищення тиску настроювання у разі миттєвого зростання тиску не більш ніж 10% |
Габаритні та приєднувальні розміри МКПВ-10/3МР1, МКПВ-10/3МР2, МКПВ-10/3МР
Гідроклапан МКПВ-10/3МР1
|
|
Основні параметри клапана запобіжного модульного МКПВ 10/3МР1 УХЛ4:
— номінальний тиск на вході 32 МПа;
— тиск настроювання клапана 0,5-12,5 МПа;
— расхід робочої рідини 63 л/хв;
— умовний прохід 10 мм;
— приєднання до гідросистеми — модульне;
— вага клапана не більш ніж 4 кг.
|

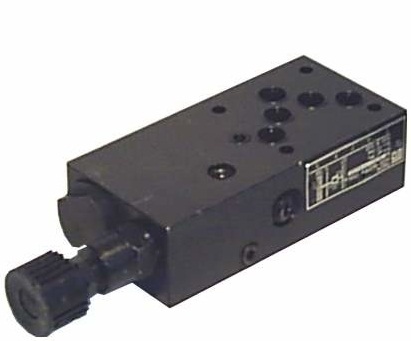

Клапан запобіжний МКПВ-10/3МР2
|
|
Основні параметри клапана запобіжного модульного МКПВ 10/3MP2 УХЛ4:
— номінальний тиск на вході 32 МПа;
— тиск настроювання клапана 1,5-22,5 МПа;
— расхід робочої рідини 63 л/хв;
— умовний прохід 10 мм;
— приєднання до гідросистеми — модульне;
— вага клапана не більш ніж 4 кг.
|
Клапан запобіжний КПМ 102
|
|
Основні параметри гідроклапана запобіжного МКПВ 10/3МР3 УХЛ4:
— номінальний тиск на вході 32 МПа;
— тиск настроювання клапана 1,5-33,5 МПа;
— расхід робочої рідини 63 л/хв;
— умовний прохід 10 мм;
— приєднання до гідросистеми — модульне;
— вага клапана не більш ніж 4 кг.
|
Приклад умовного позначення гідроклапана запобіжного модульного монтажу з діаметром умовного проходу 10 мм, з діапазоном регулювання тиску 0,5-12,5 МПа, з номінальною витратою робочої рідини 63 л/хв, з ручкою як регулювальний пристрої для районів із помірним і холодним кліматом:
Гідроклапан запобіжний МКПВ-10/3МР1 УХЛ4.
Те саме, але тільки з діапазоном регулювання тиску 5-35 МПа:
Гідроклапан запобіжний МКПВ-10/3МР3 УХЛ4.
