Г51-34. Клапан зворотний Г 51 34

від 100 ₴

Показати оптові ціни

Мінімальна сума замовлення на сайті — 300 ₴

  • В наявності
  • Оптом і в роздріб
  • Код: г51
Г51-34. Клапан зворотний Г 51 34
Г51-34. Клапан зворотний Г 51 34В наявності
від 100 ₴
+380 (67) 256-62-52
Відділ продажів
  • +380 (93) 845-70-32
    Відділ продажів
+380 (67) 256-62-52
Відділ продажів
  • +380 (93) 845-70-32
    Відділ продажів
Законом не передбачено повернення та обмін даного товару належної якості

Гідроклапани зворотні Г51-34

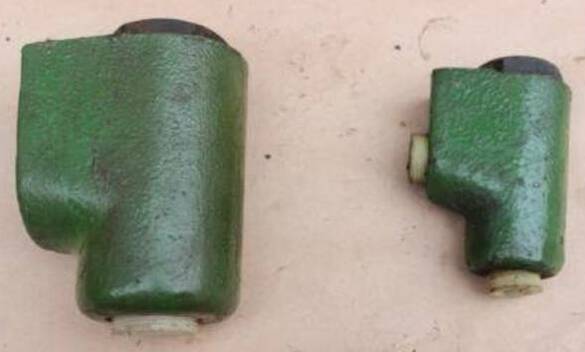

Гидроклапаны обратные Г51-31, Г51-32, Г51-33, Г51-34, Г51-35, Г51-36, Г51-37

Зворотний клапан Г51-35

Фото гідроклапанів Г51-3

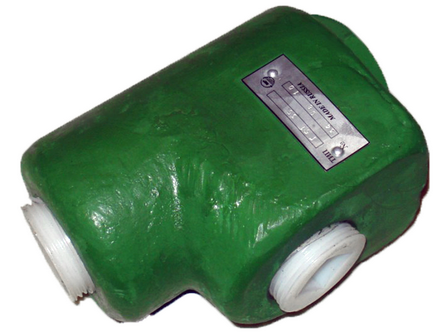

Гидроклапан Г51-32 УХЛ4

Клапан Г51-34

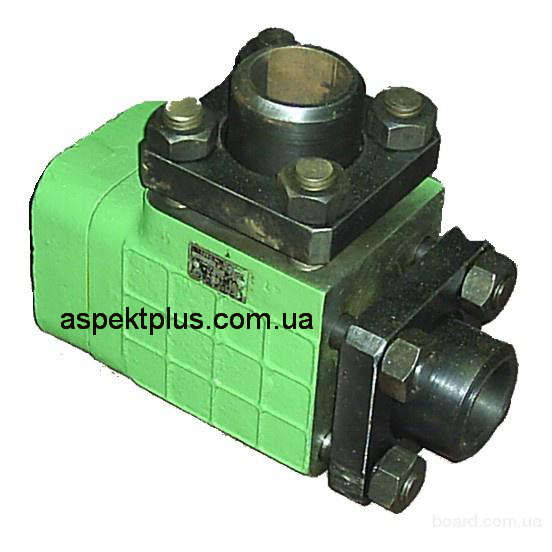

Гидроклапан Г51-37 УХЛ4

Гідроклапан Г51-36 УХЛ4

     Клапани зворотні Г51 34 УХЛ4 (старший аналог гідроклапани Г51-21 (22,23,24,25,26,27) призначені для забезпечення однобічного потоку рідини в гідросистемах верстатів, пресів і підтримки тиску в зливних оливопроводах гідросистем. Зворотні клапани вільно пропускають потік робочої рідини в одному напрямку; під час руху в протилежному напрямку клапани замикають потік.
     Зворотні клапани Г51-3..., а також Г51-2... (старе позначення) має бути герметичним у закритому положенні та мати мінімальний гідравлічний опір у відкритому положенні. Гідроклапани Г51-35(31,32,33,34,36,37) мають кілька виконаних за тиском відкривання в межах 0,05-0,5 МПа; клапани з підвищеним тиском можуть використовуватися як підпірні. Керовані зворотні клапани (гідрозамки) з мінімальним опором пропускають прямий потік робочої рідини, а зворотний потік можливий лише після примусового відкриття запірного елемента за допомогою гідравлічно керованого плунжера.
     Виконання після приєднання:
     Клапан Г 51-31, Г 51-32, Г 51-33, Г 51-34, Г 51-35 нарізне приєднання.
     Клапан Г 51-36, Г 51-37 фланцове приєднання.

Основні параметри клапанів зворотних Г51-3 (Г51-2)

Поточне (старше) найменування Умовний прохід, мм Приєднання Ном. тиск на вході, МПа Ном. витрата рідини, л/хв Маса, кг
Г51-31 (Г51-21) 8 К1/4" 20 16 1,2
Г51-32 (Г51-22) 10 К3/8" 20 32 1,2
Г51-33 (Г51-23) 16 К1/2" 20 63 1,6
Г51-34 (Г51-24) 20 К3/4" 20 125 1,6
Г51-35 (Г51-25) 32 К1 1/4" 20 250 5,45
Г51-36 (Г51-26) 40 фланцеве 20 500 14
Г51-37 (Г51-27) 50 фланцеве 20 800 33

Габаритні та приєднувальні розміри клапанів Г51-3

Г51-3... нарізне приєднання

Габаритные и присоединительные размеры (мм) гидроклапанов Г51-31, Г51-32, Г51-33, Г51-34, Г51-35, Г51-36

 Тип d D L H B З

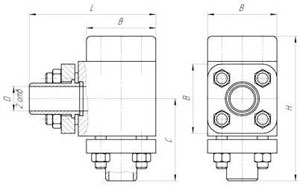

Г51-3... фланцове приєднання

Габаритные и присоединительные размеры (мм) гидроклапанов Г51-31, Г51-32, Г51-33, Г51-34, Г51-35, Г51-36
Гідроклапан Г 51-31 К1/4" - 55 83 52 40
Гідроклапан Г 51-32 К3/8" - 55 83 52 40
Гідроклапан Г 51-33 К1/2" - 70 105 52 54
Гідроклапан Г 51-34 К3/4" - 70 105 52 54
Гідроклапан Г 51-35 К1 1/4" - 103 138 82 69
Гідроклапан Г 51-36 - 36 186 213 102 121
Гідроклапан Г 51-37 - 56 236 294 132 154

Конструкція клапанів зворотних Г51-3

Конструкция клапанов обратных Г51-3 и Г51-2

Клапани зворотні Г51-3... і їх застарілі аналоги Г51-2... складаються з корпусу 1, до конічного сідла якого корком 5 через пружину 4 притискають плунжер 3. Олія, що підводиться в отвір 7, підіймає плунжер і проходить у відвідний отвір 2. У разі зміни напрямку напрямку тиску оливи в отворі 2 (і порожнини 6) разом із пружиною 4 щільно притискає плунжер до сідла, усуваючи можливість зворотного потоку. Основні параметри гідроклапанів зворотних Г51-3... наведені в таблиці.

Гідроклапан зворотний Г51-31

Гидроклапан обратный Г51-31

Основні параметри клапана зворотного Г51-31(21) УХЛ4:
— номінальний тиск на вході 20 МПа;
— витрата робочої рідини 16 л/хв;
— приєднання до гідросистеми — трубне;
— вага — не більш ніж 1,2 кг.

Гідроклапан зворотний Г51-32

Гидроклапан обратный Г51-32

Основні параметри клапана зворотного Г51-32(22) УХЛ4:
— номінальний тиск на вході 20 МПа;
— витрата робочої рідини 32 л/хв;
— приєднання до гідросистеми — трубне;
— вага не більш ніж 2,5 кг.

Гідроклапан зворотний Г51-33

Гидроклапан обратный Г51-33

Основні параметри клапана Г51-33(23) УХЛ4:
— номінальний тиск на вході 20 МПа;
— витрата робочої рідини 63 л/хв;
— приєднання до гідросистеми — трубне;
— вага — не більш ніж 3 кг.

Гідроклапан зворотний Г51-34

Гидроклапан обратный Г51-34

 Основні параметри клапана Г51-34(24) УХЛ4:
— номінальний тиск на вході 20 МПа;
— витрата робочої рідини 125 л/хв;
— приєднання до гідросистеми — трубне;
— вага — не більш ніж 3,8 кг.

Гідроклапан зворотний Г51-35

Гидроклапан обратный Г51-35

Основні параметри клапана обратного Г51-35(25) УХЛ4:
— номінальний тиск на вході 20 МПа;
— витрата робочої рідини 250 л/хв;
— приєднання до гідросистеми — трубне;
— вага не більш ніж 4 кг

Гідроклапан зворотний Г51-36

Гидроклапан обратный Г51-36

Основні параметри клапана зворотного Г51-36 (26) УХЛ4:

— номінальний тиск на вході 20 МПа;
— витрата робочої рідини 500 л/хв;
— приєднання до гідросистеми — фланцеве;
— вага не більш ніж 11,6 кг.

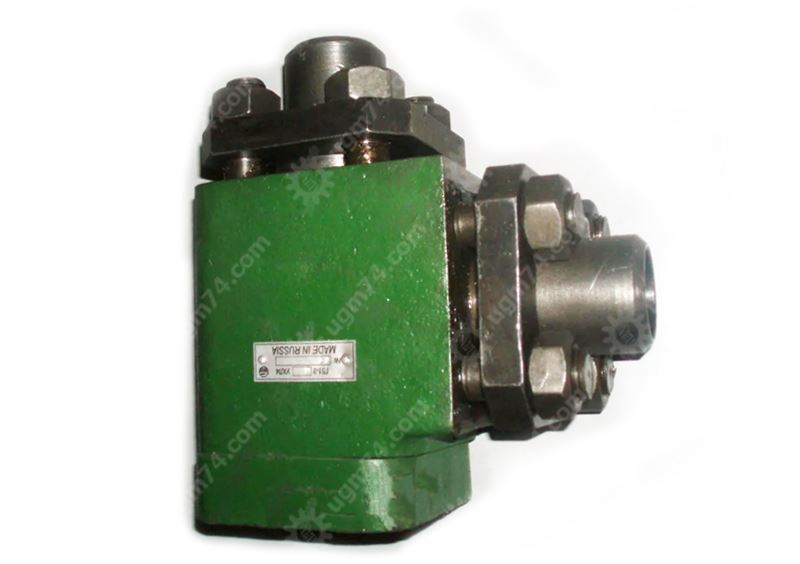

Гідроклапан зворотний Г51-37

Гидроклапан обратный Г51-37

Основні параметри клапана зворотного Г51-37 (27) УХЛ4:

— номінальний тиск на вході 20 МПа;
— витрата робочої рідини 800 л/хв;
— приєднання до гідросистеми — фланцеве;
— вага не більш ніж 33 кг.

         Приклад умовного позначення під час замовлення гідроклапана зворотного з нарізним приєднанням К1/2", з умовним проходом 16 мм, з номінальною витратою рідини 63 літри на хвилину, з номінальним тиском на вході 20 МПа, для роботи в помірному кліматі:
     Гідроклапан зворотний Г51-33 УХЛ4.
