Фільтр напірний 12-25К 20-25К 32-25К
від 1 500 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: ф7м
- +380 (93) 845-70-32Відділ продажів

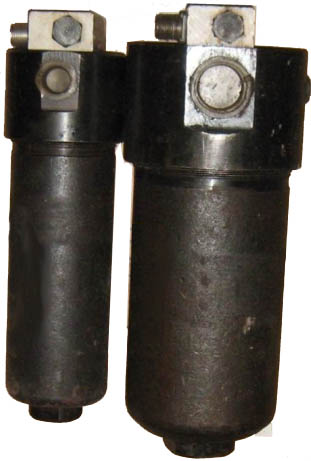

Фільтри напірні 12-25-К, 20-25-К, 32-25-К з індикатором забрудненості
|
|
— Фільтри 12-25-К, 20-25-К, 32-25-К УХЛ4 напірні (гідравлічні) з індикатором забрудненості (заміна виготовлення фільтрів ФГМ, Ф7, Ф7М) на номінальний тиск 20 МПа призначені для очищення від механічних домішок мінеральних олив. — Фільтри Ф7М застосовуються в металорізальних, деревообробних та інших верстатах, а також у кузньово-пресовому та ливарному обладнанні. Кінематична в'язкість очисних мінеральних олив не більш ніж 200 мм2/c за температури до 80 °C. — Фільтри напірні 12-25(10,40)КВ, 20-25(10,40)КВ, 32-25(40,10)КВ виготовляються на номінальний тиск 20 МПа (Ф7(М) — три габарити). За тонкістю фільтрації виготовляються такі варіації: 10, 25 і 40 мкм. Як фільтроелементи в фільтри Ф7М — 12-25-КВ, 20-25-КВ, 32-25-КВ використовуються фільтроелементи РЕГОТМАС.
Позначення фільтрів Ф7М — 12-25 КВ, 20-25 КВ, 32-25 КВ
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Основні параметри фільтрів напірних Ф7М
| Марка фільтра | Умовний прохід/різьба | Номінальний тиск | Номінальна витрата | Вага | Габаритні розміри |
| мм / K (M) | МПа | л/хв | кг | мм | |
| Фільтр 12-10КВ | Ду=12 / К1/2"(М22х1,5) | 32 | 40 | 5,6 | 268x106 |
| Фільтр 12-25КВ | Ду=12 / К1/2"(М22х1,5) | 32 | 40 | 5,6 | 268x106 |
| Фільтр 12-40КВ | Ду=12 / К1/2"(М22х1,5) | 32 | 50 | 5,6 | 268x106 |
| Фільтр 20-10КВ | Ду=20 / К3/4"(М27х1,5) | 32 | 80 | 7,0 | 368x106 |
| Фільтр 20-25КВ | Ду=20 / К3/4"(М27х1,5) | 32 | 80 | 7,0 | 368x106 |
| Фільтр 20-40КВ | Ду=20 / К3/4"(М27х1,5) | 32 | 100 | 7,0 | 368x106 |
| Фільтр 32-10КВ | Ду=32 / К1 1/4"(М42х2) | 32 | 200 | 14,7 | 413x150 |
| Фільтр 32-25КВ | Ду=32 / К1 1/4"(М42х2) | 32 | 200 | 14,7 | 413x150 |
| Фільтр 32-20КВ | Ду=32 / К1 1/4"(М42х2) | 32 | 200 | 14,7 | 413x150 |

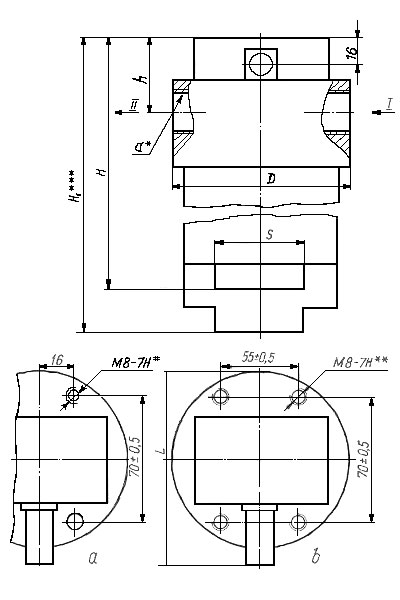

Рекомендації щодо експлуатації фільтрів 12-25 КВ, 20-25 КВ, 32-25 КВ
— Фільтри Ф7(Ф7М) встановлюють у напірних магістралях гідросистем у місці, зручному для обслуговування, у вертикальному положенні, щоб напрямок стрілки на головці фільтра збігався з напрямком руху робочої рідини.
— Для заміни фільтрувального елемента після спрацьовування індикатора забрудненості вимкнути насосну установку і, після падіння тиску до 0, повернути склянку, видалити забруднений фільтроелемент, помістити чистий фільтроелемент у склянку та загорнути його.
— Під час запуску системи з холодною оливою, в'язкість якої вища за 30 мм2/с, індикатор забрудненості може видати помилкові сигнали з можливим відкриттям запобіжного клапана, водночас індикатор повертається у вихідне положення в міру розігрівання оливи. Якщо індикатор не повертається у вихідне положення, необхідно короткочасно вимкнути систему.
Умова, зберігання — 2 (С) за ГОСТом 15150.

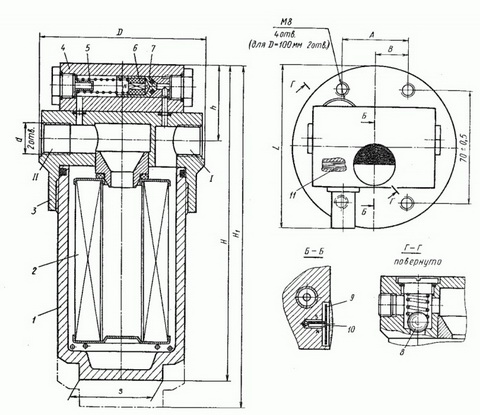

Пристрій фільтрів напірних гідравлічних Ф7М
— Фільтр напірний з індикатором забрудненості типу Ф7М складається з головки з вхідним і вихідним отворами, склянки, з'єднаного герметично за допомогою кільця. Усередині стакана розміщений встановлений на сідлі фільтроелемент. На головці встановлений індикатор забрудненості, у корпусі якого є засоби сигналізації про забрудненість фільтроелементу та перепуск неочищеної рідини.
— Фільтр працює в такий спосіб. Робоча рідина через вхідний отвір у головці фільтра надходить у порожнину склянки, проходить через фільтроелемент, очищається й через отвір сідла та вихідний отвір надходить у систему. У разі підвищення перепаду тиску на фільтроелементу в міру його забруднення починає переміщатися плунжер, розташований у поршня, стискаючи пружину та, висуваючи шток, на хвостовику якого встановлений постійний магніт. У разі перепаду тисків (0,3±-0,03) МПа в полі дії магніту виявиться магнітнокерований контакт (геркон), пелюстки якого замкнуті, і надійде електричний сигнал про потребу заміни забрудненого фільтроелементу.
— Через несвоєчасну заміну фільтроелемента відбувається подальше підвищення перепаду тисків до (0,5±0,1) МПа, відкриття запобіжного клапана й неочищена робоча рідина надходить у систему, минаючи фільтроелемент. Водночас фільтр працює в аварійному режимі.

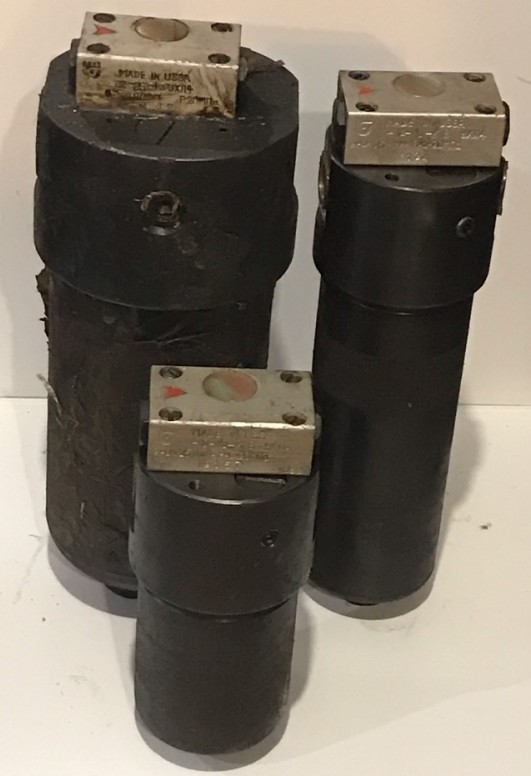

Фільтр гідравлічний (напірний) 12-25 КВ
|
|
Основні параметри фільтра напірного 12-25 КВ (Ф7М 12-25/200) УХЛ4: -приєднувальна різь K1/2", витрата 40 л/хв, фільтроелемент Р-600-1-06; |
Фільтр гідравлічний (напірний) 12-25 К
|
|
Основні параметри фільтра напірного 12-25 К (Ф7 12-25/200) УХЛ4: -приєднувальна різь K1/2", витрата 40 л/хв, фільтроелемент Р-600-1-06; |
Фільтр гідравлічний (напірний) 20-25 КВ
|
|
Основні параметри фільтра напірного 20-25 КВ (Ф7М 20-25/200) УХЛ4: -приєднувальна різь K3/4", витрата 63 л/хв, фільтроелемент Р-605Г-1-06; |
Фільтр гідравлічний (напірний) 20-25 К
|
|
Основні параметри фільтра напірного 20-25 К (Ф7 20-25/200) УХЛ4: -приєднувальна різь K3/4", витрата 63 л/хв, фільтроелемент Р-605Г-1-06; |
Фільтр гідравлічний (напірний) 32-25 КВ
|
|
Основні параметри фільтра напірного 32-25 КВ (Ф7М 32-25/200) УХЛ4: -приєднувальна різь K1 1/4", витрата 100 л/хв, фільтроелемент Р-631-1-06; |
Фільтр гідравлічний (напірний) 32-25 К
|
|
Основні параметри фільтра напірного 32-25 К (Ф7 32-25/200) УХЛ4: -приєднувальна різь K1 1/4", витрата 100 л/хв, фільтроелемент Р-631-1-06; |
— Приклади умовного позначення під час замовлення напірних фільтрів Ф7М:
Фільтр гідравлічний напірний 12-25К
Фільтр гідравлічний напірний 12-40КВ
Фільтр гідравлічний напірний 20-10КВ
Фільтр гідравлічний напірний 32-10К.
| Основні | |
|---|---|
| Виробник | K&M |
